Манометр із трубкою Бурдона з вихідним сигналом
Опис

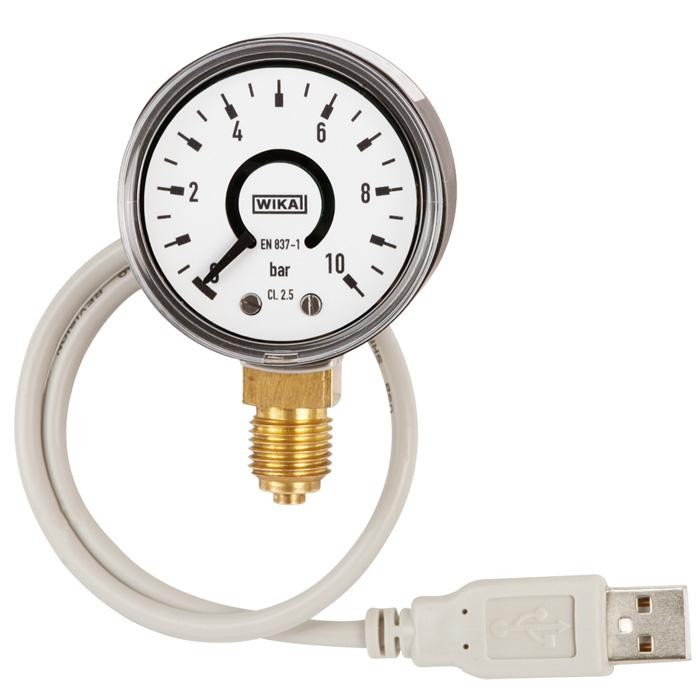

Манометр WIKA PGT10-USB вимірює тиск за допомогою трубки Бурдона та передає значення на ПК через інтерфейс USB 2.0 (віртуальний COM-порт). Зчитування здійснюється безконтактним датчиком без зносу. Номінальний розмір 50 мм і пластиковий корпус роблять прилад придатним для лабораторної техніки та загального машинобудування.
Особливості
- Інтерфейс USB для відображення виміряних значень на ПК
- Безконтактний сенсор (без зносу)
- Умовний розмір 50
- Діапазони шкали 0 ... 1,6 бар до 0 ... 400 бар
Питання та відповіді
Який діапазон тиску може вимірювати цей манометр?
Шкала виконується в діапазонах від 0 … 1,6 бар до 0 … 400 бар; можливі також еквівалентні вакуумні або комбіновані діапазони.
Наскільки точний прилад?
Клас точності 2,5 відповідно до стандарту EN 837-1.
Яке приєднання до процесу?
Різьба G 1/4 B (зовнішня).
Які середовища сумісні з приладом?
Частини, що контактують із середовищем, виготовлені з мідного сплаву — підходить для нейтральних газоподібних і рідких середовищ, неагресивних до мідних сплавів.
У якому температурному діапазоні можна експлуатувати прилад?
Температура навколишнього середовища і температура середовища: -20 … +60 °C.
Який ступінь захисту корпусу?
IP41.
Як передаються виміряні значення?
Через інтерфейс USB 2.0 (віртуальний COM-порт) з роз'ємом USB моделі A; дані відображаються на ПК.
Чим ця модель відрізняється від звичайних манометрів?
Це мехатронний прилад: крім локальної шкали, він має інтерфейс USB для передачі даних на ПК, а зчитування положення стрілки виконується безконтактним датчиком без механічного зносу.
| Модель | PGT10-USB |
| Сімейство | PGT10 |
| Підтип | Mechatronic pressure measurement |
| Діапазон тиску | 0…1.6 bar · 0…400 bar |
| Клас точності | 2.5 |
| Стандарт точності | EN 837-1 |
| Технологічне приєднання | G 1/4 BG 1/4 B (male) |
| Темп. процесу | −20…+60 °C |
| Вихідний сигнал | USB 2.0, virtual COM port |
| Електр. приєднання | USB connector, model A |
| Матеріал корпусу | Plastic |
| Матеріал змочуваних частин | Copper alloy |
| Темп. навколишнього середовища | −20…+60 °C |
| Ступінь захисту IP | IP41 |
| Вага | 0.2 kg |
| Діаметр шкали | 50 mm |
| Мови datasheet | EN |
| NS | Dimensions inmm | Weight in kg | ||||||
|---|---|---|---|---|---|---|---|---|
| a | b 1 | D | G | L | h | SW | ||
| 50 | 10 | 34.4 | 49 | G1/4 B | 2,000 | 47 | 14 | 0.2 |
