Датчик нахилу
Опис
Датчики нахилу визначають кут орієнтації об’єкта відносно гравітаційного поля Землі. Області застосування цих датчиків є різноманітними. У кранах або екскаваторах вимірюють кут нахилу стріл, щоб розрахувати, чи машина залишається в межах вимог безпеки, установлених виробником.

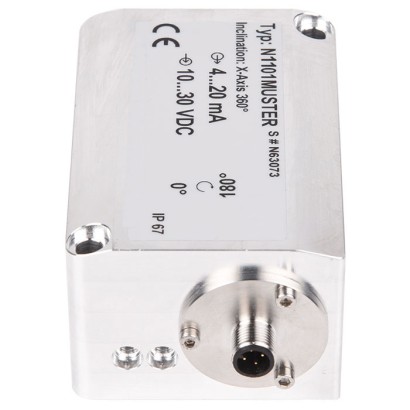

Датчик нахилу, модель N1101
Датчик має діапазон вимірювання до 360° і забезпечує надзвичайно високу точність та прецизійність упродовж усього діапазону вимірювання. Роздільна здатність вимірюваного значення становить 0.01°.
Особливості
- Діапазон вимірювання 0 ... 360°
- Відносна похибка лінійності < 0,1 % від кінцевого значення шкали в усьому діапазоні вимірювання
- Хороше демпфування, відсутність впливу гравітації
- Стійкість до морської води, IP67
- Легка модернізація (ретрофіт)
Питання та відповіді
Який діапазон вимірювання датчика N1101?
Датчик вимірює кути нахилу у повному діапазоні 0 ... 360°.
Яка точність вимірювання?
Відносна похибка лінійності становить < 0,1 % FS у всьому діапазоні вимірювання.
Який вихідний сигнал має датчик?
Аналоговий сигнал 4 ... 20 mA за тридротовою схемою підключення.
Який ступінь захисту корпусу?
Корпус виконаний зі ступенем захисту IP67 і стійкий до морської води, що дозволяє експлуатацію на відкритому повітрі.
У яких температурних умовах працює датчик?
Температура навколишнього середовища та середовища: від −40 °C до +85 °C.
Для яких машин призначений датчик?
Для кранів, мобільних машин, підйомних платформ і сонячних колекторів; також можливе просте дооснащення наявної техніки.
Які сертифікати та стандарти підтверджують датчик?
CE, RoHS, а також електромагнітна сумісність згідно з EMC 61326-1 IEC:2012, EN 61000-4, ISO 7637-2, ISO 11452 та EN 55025.
| Модель | N1101 |
| Сімейство | N1100 |
| Підтип | Inclination sensor |
| Клас точності | < 0.1 % of FS |
| Темп. процесу | −40…+85 °C |
| Вихідний сигнал | 4...20mA, 3-wire |
| Матеріал тензодатчика | Aluminium |
| Темп. навколишнього середовища | −40…+85 °C |
| Ступінь захисту IP | IP67 |
| Сертифікати | CERoHSEMC 61326-1 IEC:2012DIN EN 61000-4DIN ISO 7637-2DIN ISO 11452DIN EN 55025 |
| Мови datasheet | EN |
| Measuring range ■ Standard ■ Optional | 0 …360° Other measuring ranges possible 0 …90°, -10° …+115° |
|---|---|
| Relative linearity error d lin ■ < 100° ■ > 100° | < 0.1° < 0.1 %of FS |
| Relative reversibility error v | < 0.05 %of FS |
| Resolution | < 0.01° |
| Cross slope error ■ ≤ 10 ° ■ ≤ 45 ° | < 0.05° < 0.20° |
| Service temperature B T, G | -40 …+85 °C |
| Temperature effect on ■ the characteristic valueTK c ■ the zero signalTK 0 | 0.0016 %of FS/K 0.0016 %of FS/K |
| Electrical connection | M12 x 1, cable (others on request) |
| Output signal (rated characteristic value) C nom | 4 …20mA, 3-wire |
| Voltage supply | DC 9 ...36V |
| Material of the measuring body | Aluminium (resistant to seawater) |
| Salt spray testing | DIN EN 60068-2-52 |
| Ingress protection (per IEC/EN 60529) | IP67 |
| EMC | 61326-1 IEC:2012, DIN EN 61000-4 Part 2, Part 3, Part 4, Part 6, Part 8, Part 9, Part 10; DIN ISO 7637 Part 2, DIN ISO 11452 Part 2, Part 4, Part 5; DIN EN 55025 Part 6.3, Part 6.4 |
| Pin | 4 ... 20 mA 3-wire |
|---|---|
| Supply UB+ | 1 |
| Supply 0V/UB- | 3 |
| Signal S+ | 4 |
| Signal S- | 3 |
| Shield | Case |
| Cable colour | 3-wire |
|---|---|
| Brown | UB+ |
| White | UR+ |
| Blue | 0V/S-/UR- |
| Black | S+ |
