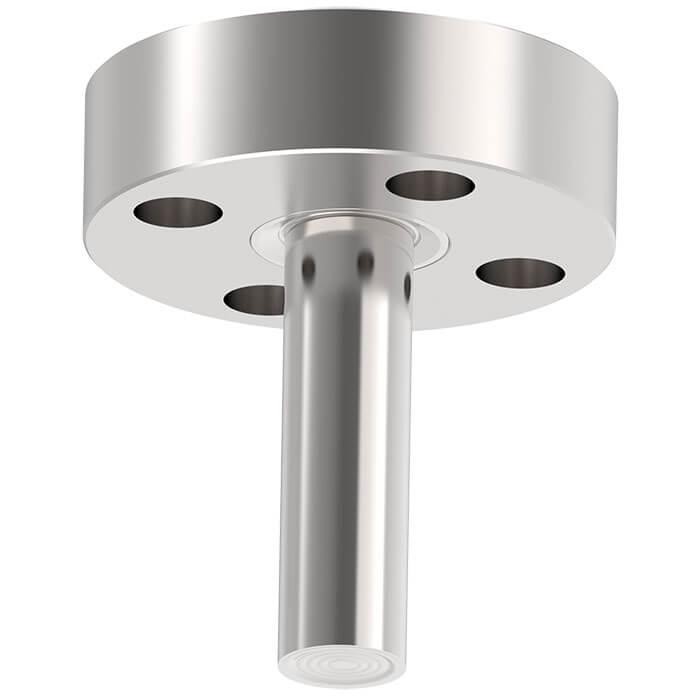

Діафрагмовий ущільнювач для фланцевого приєднання
Опис
Діафрагмові розділювачі застосовують для захисту приладів вимірювання тиску в застосуваннях зі складними середовищами. У системах із діафрагмовими розділювачами діафрагма діафрагмового розділювача забезпечує розділення приладу та середовища. Тиск передається на вимірювальний прилад через заповнювальну рідину системи, яка знаходиться всередині системи діафрагмового розділювача.
Для реалізації вимогливих застосувань замовника доступний широкий вибір конструкцій, матеріалів і заповнювальних рідин системи.
Для отримання додаткової технічної інформації щодо діафрагмових розділювачів і систем із діафрагмовими розділювачами див. IN 00.06 «Application, operating principle, designs».
1) Snamprogetti ® є зареєстрованою торговельною маркою Saipem S.p.a.
Особливості
- Роздільник мембранного типу з подовженою привареною мембраною та різьбовим з'єднанням
- Спеціальний легований сталевий сплав для синтезу карбаміду
- Розміри за стандартом Snamprogetti ® (Snamprogetti ® є зареєстрованою торговою маркою Saipem S.p.a.)
Питання та відповіді
Які діапазони тиску підтримує модель 990.49?
Доступні діапазони до 221, 268 і 292 бар (відповідно 3205, 3887 і 4235 psi), починаючи з 0.
Які різьбові приєднання доступні?
Передбачені різьбові приєднання G ½, G ¼, ½ NPT та ¼ NPT.
Для яких середовищ підходить цей діафрагмовий розділювач?
Для агресивних, кристалізуючих, корозійних або гарячих середовищ, а також спеціально для застосувань із сечовиною — завдяки спеціальному сталевому сплаву для синтезу сечовини.
Який робочий діапазон температур середовища?
Від −20 до +400 °C.
З яких матеріалів виготовлено розділювач?
Корпус — нержавіюча сталь 1.4435 (316L) або 1.4466; деталі, що контактують із середовищем, — нержавіюча сталь 1.4466.
Які сертифікати на матеріали можна отримати?
Сертифікати приймання за EN 10204 2.2 та EN 10204 3.1.
Чим 990.49 відрізняється від інших моделей серії 990?
Це виконання з подовженою зварною діафрагмою у різьбовому дизайні, розміри якого відповідають стандарту Snamprogetti ®, що робить його придатним для установок синтезу сечовини та товстостінних або ізольованих трубопроводів і судин.
Як працює система з діафрагмовим розділювачем?
Діафрагма розділяє вимірювальний прилад і середовище, а тиск передається на прилад через заповнювальну рідину, що знаходиться всередині системи розділювача.
Зберіть H990.49 під свою задачу
Артикул збирається автоматично. Якщо сумніваєтесь — напишіть інженеру; підкажемо за параметрами лінії.
- Діафрагмовий ущільнювачМодель 990.49
- Стандарт приєднання до процесувідповідно до ANSI B 1.20.1
- Різьбове приєднання2" - 11 1/2 NPSM
- Ущільнювальна поверхняПаз Form L для лінзи (DIN 2696)
- Матеріал верхньої частини / матеріал корпусунержавіюча сталь 1.4466 (Urea grade); UNS S31050
- Матеріал мембранинержавіюча сталь 1.4466 (Urea grade); UNS S31050
- Довжина подовжувача131,6 мм
- Діаметр подовжувача, мм37.5 мм
- Аксесуари—
- Додаткова інформація для замовленняБез
Завершіть конфігурацію
Оберіть всі параметри, щоб надіслати запит.
| Модель | 990.49 |
| Сімейство | 990 |
| Підтип | Diaphragm seal |
| Діапазон тиску | 0…221 bar · 0…268 bar · 0…292 bar · 0…3205 psi · 0…3887 psi · 0…4235 psi |
| Технологічне приєднання | G ½G ¼½ NPT¼ NPTG1/2G1/41/2 NPT1/4 NPT |
| Темп. процесу | −20…+400 °C |
| Матеріал корпусу | Stainless steel 1.4435 (316L), Stainless steel 1.4466 |
| Матеріал змочуваних частин | Stainless steel 1.4466 |
| Сертифікати | EN 10204 2.2EN 10204 3.1EN 10204 |
| Мови datasheet | EN, DE |
| Model 990.49 | Standard | Option |
|---|---|---|
| Pressure/temperature operating limit | ■ 221 bar [3,205 psi] / 250 °C [482 °F] ■ 268 bar [3,887 psi] / 160 °C [320 °F] ■ 292 bar [4,235 psi] / 80 °C [176 °F] | on request |
| Material | see material design page 3 | Material test according to Snamprogetti ® specification CR.UR.510 rev.3 from RTM BREDA S.r.l. |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²) | ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²) |
| Origin of wetted parts | International | ■ EU ■ CH ■ USA |
| Connection to the measuring instrument | Axial adapter | Axial adapter with G½, G¼, ½NPTor ¼NPT(female) |
| Type of mounting | Direct mounting | ■ Capillary ¹⁾ ■ Cooling element |
| Threaded flange | - | Stainless steel 1.4435 (316L) |
| Vacuum service (see IN 00.25) | Basic service | ■ Premium service ■ Advanced service |
| Instrument mounting bracket (only for capillary option) | - | ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07) |
| Material | Unified numbering system (UNS) |
|---|---|
| Stainless steel 316L (1.4404 or 1.4435) | S31603 |
| Stainless steel 904L (1.4539) | N08904 |
| Stainless steel 321 (1.4541) | S32100 |
| Stainless steel 316Ti (1.4571) | S31635 |
| Stainless steel 1.4466 (urea grade) | S31050 |
| Duplex 2205 (1.4462) | S31803 |
| Superduplex 1.4410 | S32750 |
| Tantalum (also lining) | R05200 |
| Hastelloy C276 (2.4819) | N01276 |
| Hastelloy C22 (2.4602) | N06022 |
| Inconel 600 (2.4816) | N06600 |
| Incoloy 825 (2.4858) | N08825 |
| Inconel 625 (2.485) | N06625 |
| Monel 400 (2.4360) | N04400 |
| Nickel 200 (2.4066) | N02200 |
| Nickel 201 (2.4068) | N02201 |
| Titanium 3.7035 (class 2) | R50400 |
| Titanium 3.7235 (class 7) | R52400 |
| Zirconium GR702 | R60702 |
| Designation | Identi- fication number | Solidi- fication point | Boiling/ degradation point | Density at 25 °C | Kin.Viscosity at 25 °C | Remark |
|---|---|---|---|---|---|---|
| KN | °C | °C | g/cm³ | cSt | ||
| Silicone oil | 2 | -45 | +300 | 0.96 | 54.5 | Universal application |
| Glycerine | 7 | -35 | +240 | 1.26 | 759.6 | FDA 21 CFR 182.1320 |
| Silicone oil | 17 | -90 | +200 | 0.92 | 4.4 | Low temperatures |
| Halocarbon | 21 | -60 | +175 | 1.89 | 10.6 | Oxygen 1) and chlorine |
| Methylcyclopentane | 30 | -130 | +60 | 0.74 | 0.7 | For very low temperatures |
| High-temperature silicone oil | 32 | -25 | +400 | 1.06 | 47.1 | For high temperatures |
| Neobee® M-20 | 59 | -35 | +260 | 0.92 | 10.0 | FDA 21 CFR 172.856, 21 CFR 174.5 |
| DI water | 64 | +4 | +85 | 1.00 | 0.9 | For ultrapure media |
| Silicone oil | 68 | -75 | +250 | 0.93 | 10.3 | |
| DI water/propanol mixture | 75 | -30 | +60 | 0.92 | 3.6 | For ultrapure media |
| Medicinal white mineral oil | 92 | -15 | +260 | 0.85 | 45.3 | FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP |
| Maximum temperature | Maximum oxygen pressure |
|---|---|
| to 60 °C | 50 bar |
| > 60 °C to 100 °C | 30 bar |
| > 100 °C to 175 °C | 25 bar |
