Клиновий витратомір
Опис
Витратомір клинового типу FLC-WG складається з трубопроводу, всередині якого встановлено клиноподібний елемент у формі літери V. Завдяки своїй конструкції витратомір клинового типу придатний для майже всіх типів потоку, особливо для високов’язких, забруднених, абразивних, шламових або мулових середовищ, а також для потоку з дуже низьким числом Рейнольдса 300 аж до дуже високих чисел Рейнольдса в кілька мільйонів.
Витратомір клинового типу придатний для двонапрямленого вимірювання. Зварна конструкція та широкий вибір матеріалів забезпечують надійне вимірювання навіть за екстремальних умов тиску та температури або при роботі з агресивними середовищами.

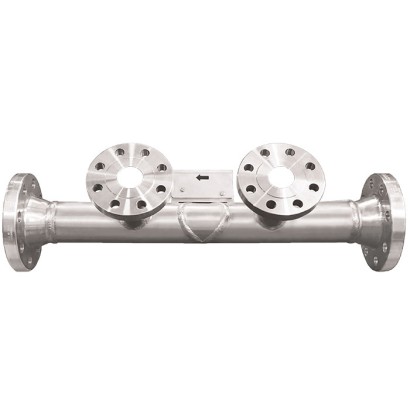

Витратомір клинового типу, модель FLC-WG
Особливості
- Низькі потреби в обслуговуванні завдяки надійній конструкції
- Для високов'язких та забруднених частинками середовищ
- Малі постійні втрати тиску
- Для дуже високих і дуже низьких чисел Рейнольдса
- Двонаправлене вимірювання витрати
- За ISO 5167 частина 6 (2019)
Питання та відповіді
Яка точність вимірювання витратоміра FLC-WG?
Похибка вимірювання становить 0,5 %.
Для яких середовищ підходить цей витратомір?
Для шламів, мулів та високов’язких, забруднених або абразивних середовищ, включно з агресивними середовищами завдяки широкому вибору матеріалів.
Які діаметри трубопроводів підтримує FLC-WG?
Витратомір доступний для трубопроводів діаметром від ½ до 24".
Які варіанти приєднання до процесу є?
Передбачені різьбові з’єднання NPT та фланцеві приєднання.
Чи можна вимірювати потік у двох напрямках?
Так, модель FLC-WG придатна для двонапрямленого вимірювання витрати.
За яким стандартом виконується витратомір?
Витратомір відповідає ISO 5167 частина 6 (2019).
Чим кліновий витратомір відрізняється від інших первинних елементів?
Завдяки клиноподібному елементу у формі літери V він працює з дуже низькими числами Рейнольдса (від 300) до дуже високих (кілька мільйонів), має низькі незворотні втрати тиску та підходить для середовищ із частками, де інші елементи засмічуються.
| Модель | FLC-WG |
| Сімейство | FLC |
| Підтип | wedge flow meter |
| Точність | 0.5 % |
| Технологічне приєднання | NPT½ ... 24"flanged |
| Технологія вимірювання | differential pressure |
| Матеріал змочуваних частин | Carbon steel, Low-temperature carbon steel, Low-alloy steels, Stainless steel, Hastelloy C276, Inconel 625, Monel 400, Duplex, Super Duplex |
| Мови datasheet | EN |
| Nominal size | Wet calibrated | Uncalibrated |
|---|---|---|
| 1/2 ... 24" | ±0.5% | ±3% |
