Гідравлічний тензодатчик стискального зусилля
Опис

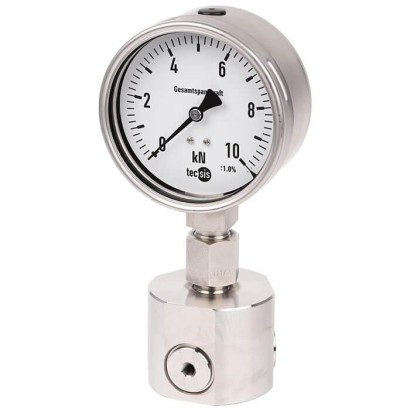

Гідравлічний тензодатчик сили моделі F1103, виконання NS 3 x 6, підходить для регулярного контролю сили затиску в трьохкулачкових патронах. Таким чином забезпечується оптимальне використання затискних кулачків.
Гідравлічне вимірювання сили є простим способом фіксації та відображення сил, що виникають у різних застосуваннях. Сила вимірюється за принципом гідравліки: Сила, що діє на поршень, спричиняє підвищення тиску, яке можна візуалізувати на під’єднаному вимірювальному приладі відображення. Шкалу вимірювального приладу можна визначати в різних одиницях (наприклад, N, kN, kg, t).
Особливості
- Діапазони вимірювання 0 ... 1,1 кН до 0 ... 180 кН
- Відносна похибка лінійності ±1,0 … 1,6 % F ном з аналоговим манометром, ±0,5 % F ном з цифровим манометром або датчиком тиску (для номінальних навантажень нижче 500 N точність становить ±1,6 % F ном для всіх підключених вимірювальних приладів)
- Хід поршня ≤ 0.5 мм, передача зусилля як сумарне затискне зусилля
- Працює без напруги живлення
- 5-річна гарантія герметичності (використання силовимірювального вузла за призначенням є передумовою розширеної 5-річної гарантії)
Питання та відповіді
Які діапазони вимірювання сили доступні для F1103?
Доступні діапазони від 0 … 1,1 kN до 0 … 180 kN. Виконання NS 3 x 6 розраховане на контроль сили затиску до 180 kN.
Наскільки точне вимірювання?
Відносна похибка лінійності становить ±1,0 … 1,6 % F nom з аналоговим манометром і ±0,5 % F nom з цифровим манометром або датчиком тиску. Для номінальних навантажень нижче 500 N точність становить ±1,6 % F nom незалежно від типу приладу.
Чи потрібне живлення для роботи датчика?
Ні, прилад працює без напруги живлення — вимірювання базується на гідравлічному принципі, а показання відображаються на під'єднаному манометрі або датчику тиску.
У яких умовах можна експлуатувати прилад?
Робоча температура навколишнього середовища та середовища становить -10 … +50 °C, ступінь захисту корпусу — IP65.
Як вводиться сила в датчик?
Сила діє на поршень із ходом ≤ 0,5 mm і вводиться як сумарна сила затиску. Гідравлічний тиск, що виникає, передається на вимірювальний прилад.
Що станеться при перевантаженні?
Прилад витримує перевантаження до 130 % номінального значення.
Які одиниці можна відображати на шкалі вимірювального приладу?
Шкалу можна визначати в різних одиницях, наприклад N, kN, kg або t.
Чи є гарантія на герметичність?
Так, надається 5-річна гарантія герметичності за умови використання вимірювального блоку сили за призначенням.
| Модель | F1103 |
| Підтип | Hydraulic force transducer |
| Діапазон сили | 0…1.1 kN · 0…180 kN |
| Клас точності | ±1.0 ... 1.6 % Fnom (analogue), ±0.5 % Fnom (digital) |
| Темп. процесу | −10…+50 °C |
| Спосіб монтажу | Compression |
| Матеріал тензодатчика | Stainless steel |
| Темп. навколишнього середовища | −10…+50 °C |
| Ступінь захисту IP | IP65 |
| Вага | 2.2 kg |
| Захист від перевантаження | 130 % |
| Мови datasheet | EN |
| Model F1103 | |
|---|---|
| Rated force F nom | 0 ... 1.1 kN to 0 ... 180 kN |
| Nominal size | NS 3 x 6 |
| Display ■ Standard ■ Option | Pressure gauge 232.57 (NS 100) Digital pressure gauge DG-10 Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Force introduction ■ Standard ■ Option | Total clamping force Clamping force per jaw |
| Rated displacement s nom | < 0.5mm |
| Rated temperature range B T, nom | -10 …+50 °C |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type ■ Standard ■ Option | AdapterL=50mm Capillary Measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine/water 70 %/30% |
| Weight in kg ■ with pressure gauge 232.57 (NS 100) ■ with digital pressure gauge DG-10 | 2.4 2.2 |
| Version | Display | Options | |||
|---|---|---|---|---|---|
| Rated force | System pressure | 232.57 | DG-10 | Measuring hose DN 2 [max. L 1) ] | Capillary [max. L 1) ] |
| kN | bar | m | |||
| 1.1 | 6 | | - | 0.5 | 1.0 |
| 1.8 | 10 | | - | 1.0 | 2.0 |
| 3 | 16 | | - | 1.0 | 2.0 |
| 3.5 | 20 | - | 2) | 1.5 | 2.0 |
| 4.8 | 25 | | - | 1.5 | 2.0 |
| 7 | 40 | | - | 1.5 | 2.0 |
| 10 | 50 | - | | 2.0 | 2.0 |
| 11 | 60 | | - | 2.0 | 2.0 |
| 18 | 100 | | | 2.0 | 2.0 |
| 30 | 160 | | | 2.0 | 4.0 |
| 45 | 250 | | | 3.2 | 4.0 |
| 75 | 400 | | | 3.2 | 6.0 |
| 110 | 600 | | | 3.2 | 6.0 |
| 180 | 1,000 | | - | - | 6.0 |
