Манометр (прилад) для вимірювання різниці тиску
Опис
Диференціальний манометр моделі A2G-10 застосовується для контролю диференціального тиску в системах вентиляції та кондиціювання повітря. Діапазони вимірювання охоплюють від 0 … 100 Pa до 0 … 6,000 Pa. Комбіновані діапазони вимірювання можуть бути виконані від -50 … +50 Pa до -3,000 … +3,000 Pa.
Роздільна конструкція вимірювальної камери та зони індикації забезпечує, що домішки з технологічного повітря не осідають на зворотному боці вікна.
Диференціальний манометр доступний зі ступенями захисту від проникнення IP54 та IP65, а також у двох різних виконаннях монтажу.

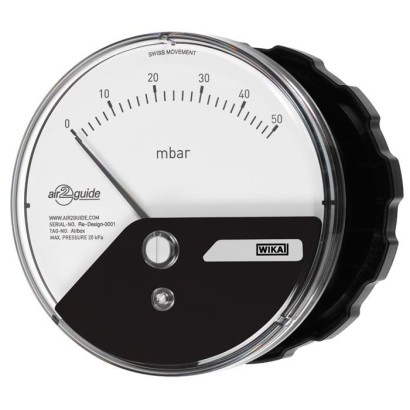

Диференціальний манометр, вбудоване виконання з різьбовим фланцем, модель A2G-10
Особливості
- Швидкий монтаж без інструментів за допомогою різьбового обідка
- Роздільна конструкція вимірювальної камери та шкали
- Вбудований ущільнювальний елемент для безпосереднього монтажу у вентиляційному каналі або на приладовій панелі
- Виконання вбудоване або накладне
- Можливе індивідуальне оформлення шкали та циферблата
Питання та відповіді
Які діапазони вимірювання доступні для A2G-10?
Діапазони — від 0 … 100 Pa до 0 … 6,000 Pa, а також складені діапазони від -50 … +50 Pa до -3,000 … +3,000 Pa.
Яка точність приладу?
Клас точності 3.0 відповідно до EN 837.
Яке приєднання до процесу?
Внутрішнє різьблення G⅛, а також різьбовий штуцер під вимірювальні шланги з внутрішнім діаметром 4…6 mm.
Для яких середовищ придатний манометр?
Деталі, що контактують із середовищем, виконані із силікону та EPDM; застосовується для повітря у системах вентиляції й кондиціювання.
У якому температурному діапазоні працює прилад?
Температура навколишнього середовища: -30 … +80 °C; температура середовища: -20 … +50 °C.
Який ступінь захисту корпусу?
IP54/IP65.
Чи є вибухозахист у A2G-10?
Ні, дані про вибухозахист для цієї моделі не передбачені; прилад має сертифікати EN 10204 2.2, EN 10204 3.1 та протокол вимірювань за EN 837.
Чим відрізняється A2G-10 від сусідніх моделей серії A2G?
Це виконання з номінальним розміром 110 мм і механічною індикацією без вихідного сигналу, з монтажем через різьбовий фланець без інструментів та можливістю індивідуального оформлення циферблата і шкали.
| Модель | A2G-10 |
| Сімейство | A2G |
| Підтип | Differential pressure gauge |
| Діапазон тиску | 0…100 Pa · 0…6000 Pa · -50…50 Pa · -3000…3000 Pa |
| Клас точності | 3.0 |
| Стандарт точності | EN 837 |
| Технологічне приєднання | G ⅛ female threadG 1/8 female threadthreaded pressure connection for measuring hoses with inner diameter 4...6 mm |
| Темп. процесу | −20…+50 °C |
| Матеріал корпусу | Plastic, glass-fibre reinforced |
| Матеріал змочуваних частин | Silicone, EPDM |
| Матеріал ущільнення | Silicone, EPDM |
| Темп. навколишнього середовища | −30…+80 °C |
| Ступінь захисту IP | IP54/IP65 |
| Вага | 0.235 kg |
| Сертифікати | 2.2 test report per EN 102043.1 inspection certificate per EN 10204Measurement report per EN 837EN 10204 2.2EN 10204 3.1EN 837 |
| Діаметр шкали | 110 mm |
| Мови datasheet | EN |
| Basic information | |
|---|---|
| Version | ■ Standard version ■ Silicone-free version |
| Nominal size | 110 mm[4.33 in] |
| Measuring range | ■ 0 ... 100 Pa to 0 ... 6,000 Pa ■ -50 ...+50 Pa to -3,000 ... +3,000 Pa Other compound measuring ranges on request |
| Unit | ■ Pa ■ kPa ■ inWC ■ mmWC ■ mbar |
| Scale | ■ Single scale ■ Dual scale |
| Accuracy class | |
| Span ≥ 250 Pa | 3.0 |
| Span < 250 Pa 1) | 5.0 |
| Process connection | G⅛female thread, threaded pressure connection for measuring hoses with inner diameter 4 ... 6 mm[0.16 ... 0.24 in] |
| → see 'Accessories and spare parts' | |
| Movement | Contact-free transmission (SWISS MOVEMENT) |
| Materials | |
| Case components | Plastic, glass-fibre reinforced |
| Separating diaphragm | ■ Silicone ■ EPDM (with silicone-free version) |
| Window | Polycarbonate (UV stabilised) |
| Dial | Aluminium |
| Pointer | Plastic, black |
| Mark pointer | ■ Without ■ Plastic, red |
| Medium | ■ Air ■ Non-flammable and non-aggressive gases |
| Max. operating pressure (static pressure) | 20 kPa |
| Ingress protection per IEC/EN 60529 | ■ IP54 ■ IP65 |
| Weight (pressure measuring system) | 235 g [0.52 lb] |
| Medium temperature range | -20 ...+50 °C [-4 ...+122 °F] |
|---|---|
| Ambient temperature range | -30 ...+80 °C [-22 ...+176 °F] |
| Logo | Description | Region |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan |
| Model | Description | Order number |
|---|---|---|
| Process connections | ||
| Threaded pressure connection, straight, Ø4... 6 mm[0.16 …0.24 in] | 40423607 | |
| Threaded pressure connection, angled, Ø4... 6 mm[0.16 …0.24 in] | 40423526 | |
| With mounting thread G⅛for pipes 6.35 mm[¼"] | 40232867 | |
| Combi hose connection for pressure measuring hoses Ø4...7mm [0.16 ... 0.28 in] | 40232484 | |
| Static duct probes with combi hose connection for pressure meas- uring hoses Ø 4 …7mm[0.16 …0.28 in] | ||
| Insertion length 100 mm[3.94 in] | 40232981 | |
| Insertion length 150 mm[5.91 in] | 40232999 | |
| Insertion length 200 mm[7.87 in] | 40233006 | |
| Measuring hoses | ||
| PVC hose, inner diameter 4 mm[0.16 in], roll of 25 m[82 ft] | 40217841 | |
| PVC hose, inner diameter 6 mm[0.24 in], roll of 25 m[82 ft] | 40217850 | |
| Silicone hose, inner diameter 4 mm[0.16 in], roll of 25 m[82 ft] | 40217906 | |
| Silicone hose, inner diameter 6 mm[0.24 in], roll of 25 m[82 ft] | 40217914 | |
| Duct connectors for measuring hoses Ø 4 …6mm[0.16 …0.24 in] | 40217507 | |
| Weather protection | 40241564 |
