Манометр (датчик) диференціального тиску Eco
Опис
Диференціальний манометр Eco моделі A2G-05 застосовується для контролю перепаду тиску в системах вентиляції та кондиціювання повітря. Діапазони вимірювання охоплюють від 0 … 100 Pa до 0 … 6,000 Pa. Комбіновані діапазони вимірювання можуть бути виконані від -50 … +50 Pa до -3,000 … +3,000 Pa.
Роздільне виконання вимірювальної камери та зони індикації забезпечує, що домішки з технологічного повітря не осідають на зворотній стороні вікна.
Диференціальний манометр доступний зі ступенем захисту від проникнення IP54 та IP65, а також у двох різних виконаннях для монтажу.

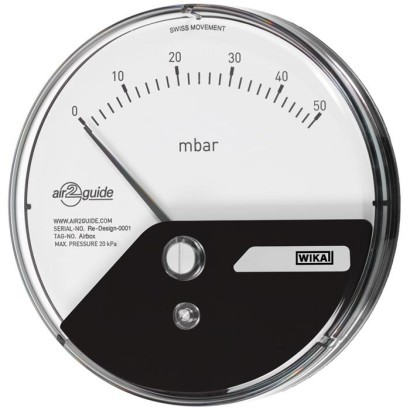

Диференціальний манометр Eco, без вбудованого модуля, модель A2G-05
Особливості
- Дуже мала глибина занурення
- Просте і швидке монтування за допомогою різьбового ободка
- Роздільна конструкція вимірювальної камери та шкали
- Вбудований ущільнювальний елемент для безпосереднього монтажу у вентиляційному каналі
- Можливе індивідуальне оформлення шкали та циферблата
Питання та відповіді
Які діапазони вимірювання доступні для A2G-05?
Стандартні діапазони від 0 … 100 Pa до 0 … 6,000 Pa та комбіновані діапазони від -50 … +50 Pa до -3,000 … +3,000 Pa.
Який клас точності має прилад?
Згідно з EN 837: клас 3.0 для діапазонів ≥ 250 Pa та клас 5.0 для діапазонів < 250 Pa.
Як підключається манометр до системи?
Через нерухоме кутове з'єднання для шлангів із внутрішнім діаметром 4…6 мм.
Які температурні межі експлуатації?
Навколишнє середовище: -30 … +80 °C; робоче середовище: -20 … +50 °C.
Який ступінь захисту від проникнення?
Прилад доступний зі ступенями захисту IP54 та IP65.
Чи можна встановлювати прилад безпосередньо у вентиляційний канал?
Так, прилад має інтегрований елемент ущільнення для прямого встановлення у вентиляційному каналі, а також простий монтаж за допомогою різьбового фланця.
З яких матеріалів виготовлені частини, що контактують із середовищем?
Silicone та EPDM — як для деталей, що контактують із середовищем, так і для ущільнення.
Чи є у A2G-05 вибухозахищене виконання або вихідний електричний сигнал?
У наданих даних вибухозахищене виконання та електричні виходи не зазначені; це суто механічний показовий манометр.
| Модель | A2G-05 |
| Сімейство | A2G |
| Підтип | Differential pressure gauge |
| Діапазон тиску | 0…100 Pa · 0…6000 Pa · -50…50 Pa · -3000…3000 Pa |
| Клас точності | 3.0 for span ≥ 250 Pa, 5.0 for span < 250 Pa |
| Стандарт точності | EN 837 |
| Технологічне приєднання | Fixed connection in angular form for hoses with inner diameter 4...6 mm |
| Темп. процесу | −20…+50 °C |
| Матеріал корпусу | Plastic, glass-fibre reinforced |
| Матеріал змочуваних частин | Silicone, EPDM |
| Матеріал ущільнення | Silicone, EPDM |
| Темп. навколишнього середовища | −30…+80 °C |
| Ступінь захисту IP | IP54/IP65 |
| Вага | 0.24 kg |
| Сертифікати | EN 10204 2.2EN 10204 3.1EN 837 |
| Діаметр шкали | 110 mm |
| Мови datasheet | EN |
| Basic information | |
|---|---|
| Version | ■ Standard version ■ Silicone-free version |
| Nominal size | 110 [4.33 in] |
| Measuring range | ■ 0 …100 Pa to 0 …6,000 Pa ■ -50 …+50 Pa to -3,000 …+3,000 Pa Other compound measuring ranges on request |
| Unit | ■ Pa ■ kPa ■ inWC ■ mmWC ■ mbar |
| Scale | ■ Single scale ■ Dual scale |
| Accuracy class | |
| Span ≥ 250 Pa | 3.0 |
| Span < 250 Pa 1) | 5.0 |
| Process connection | Fixed connection in angular form for hoses with inner diameter4…6mm [0.16 ... 0.24 in] |
| Movement | Contact-free transmission (SWISS MOVEMENT) |
| Materials | |
| Case components | Plastic, glass-fibre reinforced |
| Separating diaphragm | ■ Silicone ■ EPDM (with silicone-free version) |
| Window | Polycarbonate (UV stabilised) |
| Dial | Aluminium |
| Pointer | Plastic, black |
| Mark pointer | ■ Without ■ Plastic, red |
| Medium | ■ Air ■ Non-flammable and non-aggressive gases |
| Max. operating pressure (static pressure) | 20 kPa |
| Ingress protection per IEC/EN 60529 | ■ IP54 ■ IP65 |
| Weight (pressure measuring system) | 240 g [0.53 lb] |
| Medium temperature range | -20 …+50 °C [-4 …+122 °F] |
|---|---|
| Ambient temperature range | -30 …+80 °C [-22 …+176 °F] |
| Logo | Description | Region |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan |
| Description | Order number | |
|---|---|---|
| Static | duct probes with combi hose connection for pressure measuring hoses Ø 4 …7mm[0.16 …0.28 in] | |
| Insertion length 100 | mm[3.94 in] 40232981 | |
| Insertion length 150 | mm[5.91 in] 40232999 | |
| Insertion length 200 | mm[7.87 in] 40233006 | |
| Measuring hoses | ||
| PVC hose, inner diameter | 4 mm[0.16 in], roll of 25 m[82 ft] 40217841 | |
| PVC hose, inner diameter | 6 mm[0.24 in], roll of 25 m[82 ft] 40217850 | |
| Silicone hose, inner | diameter 4 mm[0.16 in], roll of 25 m[82 ft] 40217906 | |
| Silicone hose, inner | diameter 6 mm[0.24 in], roll of 25 m[82 ft] 40217914 | |
| Duct | connectors for measuring hoses Ø 4 …6mm[0.16 …0.24 in] | 40217507 |
| Weather protection | 40241564 |
