WIKA · Вимірювання тиску · Сімейство 990

Діафрагмовий розділювач із різьбовим приєднанням

Name: Діафрагмовий розділювач із різьбовим приєднанням
Brand: WIKA

Різьбове виконання для діапазонів низького тиску

Діапазон

0…100 bar

EACCRN

Ціна

За запитом

Залежить від конфігурації

Замовити прорахунок

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Діафрагмові розділювачі застосовують для захисту приладів вимірювання тиску в застосуваннях зі складними середовищами. У системах із діафрагмовими розділювачами мембрана діафрагмового розділювача забезпечує розділення приладу та середовища. Тиск передається на вимірювальний прилад через системну заповнювальну рідину, яка знаходиться всередині системи з діафрагмовим розділювачем.

Для реалізації вимогливих застосувань замовника доступний широкий вибір конструкцій, матеріалів і системних заповнювальних рідин.

Для отримання додаткової технічної інформації щодо діафрагмових розділювачів і систем із діафрагмовими розділювачами див. IN 00.06 «Application, operating principle, designs».

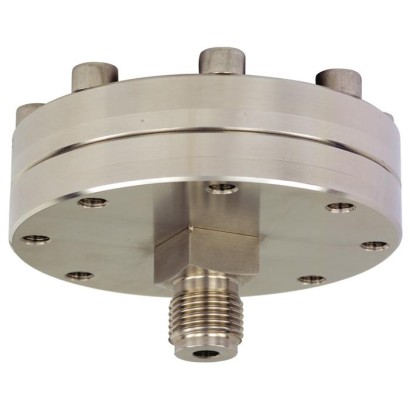

Діафрагмовий розділювач із різьбовим приєднанням, модель 990.40

Діафрагмовий розділювач моделі 990.40 із різьбовим приєднанням у різьбовому виконанні придатний для універсальних сфер застосування. Можлива заміна нижньої частини корпуса без змін у системі з діафрагмовим розділювачем. З цим діафрагмовим розділювачем можна охоплювати діапазони низького тиску. Великий діаметр мембрани забезпечує менше відхилення на вимірювальному приладі під час зміни температури.

Монтаж діафрагмового розділювача на вимірювальний прилад може виконуватися через пряме приєднання, для високих температур — через елемент охолодження або через гнучкий капіляр.

Для підбору матеріалів WIKA пропонує різноманітні рішення, за яких верхня частина корпуса діафрагмового розділювача та змочувані деталі можуть бути виготовлені з однакових або різних матеріалів. Змочувані деталі за альтернативи можуть бути покриті.

Особливості

Процесне приєднання з різьбою
Виконання з внутрішньою мембраною, великий робочий об'єм, деталі розділювача мембранного ущільнення з'єднуються на різьбі
Широкий вибір процесних приєднань та матеріалів
Промивні приєднання доступні опційно

Питання та відповіді

Який діапазон тиску перекриває модель 990.40?

Діапазон від 0 до 100 bar. Завдяки конструкції з великим діаметром мембрани модель особливо підходить саме для нижніх діапазонів тиску.

Які різьбові приєднання до процесу доступні?

Широкий вибір: G 1/4 A … G 1 1/2 A, а також варіанти без позначення A (G 1/2 тощо), R 1/4 … R 3/4, 1/4 NPT … 1 1/2 NPT та M20 x 1.5.

Які матеріали можна обрати для деталей, що контактують із середовищем?

Нержавіючі сталі (316L, 316Ti, 904L, 321), Hastelloy C22/C276, Inconel 600/625, Incoloy 825, Monel 400, Nickel 200, титанові сплави, тантал, а також покриття PTFE, PFA, ECTFE, Wikaramic® та золочення.

Для яких середовищ підходить цей діафрагмовий розділювач?

Для агресивних, гарячих, корозійних, екологічно небезпечних або токсичних середовищ — мембрана повністю розділяє вимірювальний прилад і середовище.

Чи є у моделі вибухозахист чи ступінь захисту IP?

У наданих даних інформація про вибухозахист і ступінь захисту відсутня.

Які сертифікати має 990.40?

Модель сертифікована за EAC та CRN.

Чим 990.40 відрізняється від інших моделей серії 990?

Це різьбове виконання для низьких діапазонів тиску з внутрішньою мембраною та великим робочим об'ємом; частини розділювача з'єднуються гвинтами, що дозволяє замінювати нижню частину корпуса без розбору всієї системи. ---

Ідентифікація

Модель	990.40
Сімейство	990
Підтип	Diaphragm seal

Вимірювальний діапазон

Діапазон тиску

0…100 bar · 0…1450 psi

Процесні умови

Технологічне приєднання	1 NPTG 1/2 AG 1/4 AG 3/8 AG 3/4 AG 1 AG 1 1/2 AG 1/2G 1/4G 3/8G 3/4G 11/2 NPT1/4 NPT3/8 NPT3/4 NPT1 1/2 NPTM20 x 1.5R 1/2R 1/4R 3/8R 3/4G½AG¼AG⅜AG¾AG1½AG½G¼G⅜G¾½NPT¼NPT⅜NPT¾NPT1½NPTR½R¼R⅜R¾
Темп. процесу	≤ +400 °C

Матеріали

Матеріал корпусу	Stainless steel 1.4404 (316L), Stainless steel 1.4435 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 7 (3.7235), Incoloy 825 (2.4858), Incoloy 825 (2.4558)
Матеріал змочуваних частин	Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), PTFE lining, ECTFE coating, Gold plating, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium class 2 (3.7035), Titanium class 7 (3.7235), Tantalum lining, Stainless steel 1.4571 (316Ti), PFA coating, Tantalum, Wikaramic, Titanium grade 11 (3.7225), Stainless steel 1.4435 (316L), Wikaramic coating, PFA (perfluoroalkoxy) coating, Wikaramic® coating, Duplex 2205 (1.4462), Superduplex 2507 (1.4410)
Матеріал ущільнення	PTFE, FPM, Statotherm®, Statotherm

Сертифікати та схвалення

Сертифікати

EACCRN

Додаткові характеристики

Мови datasheet

Таблиці з даташита

Model 990.40	Standard	Option
Pressure range	0 ... 100 bar [0 ... 1,450 psi] or all other equivalent vacuum or combined pressure and vacuum ranges
Level of cleanliness of wetted parts	Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m²)	Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 )
Origin of wetted parts	International	EU, CH, USA
Connection to the measuring instrument	Axial adapter	Axial adapter with G½, G¼, ½NPTor ¼NPT(female)
Type of mounting	Direct mounting	■ Capillary ■ Cooling element
Sealing	PTFE max. 260 °C [500 °F]	■ FPM, max. 200 °C [392 °F] ■ Statotherm ® , max. 400 °C [752 °F]
Flushing connection	-	■ Single flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Dual flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Plug screws
Design per NACE	-	■ MR0175 ■ MR0103
Vacuum service (see IN 00.25)	Basic service	■ Premium service ■ Advanced service
Instrument mounting bracket (only for capillary option)	-	■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe outer Ø20 ... 80 mm, steel (see data sheet AC 09.07)

Standard	Male thread	Female thread
	Standard	Option	Standard	Option
Following DIN ISO 228-1	G½A	G¼A G⅜A G¾A G1A G1½A	G½	G¼ G⅜ G¾ G1
Following ASME B 1.20.1	½NPT	¼NPT ⅜NPT ¾NPT 1 NPT 1½NPT	½NPT	¼NPT ⅜NPT ¾NPT 1 NPT
Following DIN 13-1	M20 x 1.5	-	M20 x 1.5	-
Following ISO 7-1	R½	R¼ R⅜ R¾	-	-

Upper body of diaphragm seal	Wetted parts	Maximum permissible process temperature ¹⁾ in °C [°F]
Lower body of diaphragm seal	Diaphragm
Stainless steel 1.4404 (316L)	Stainless steel 1.4404 (316L)	Stainless steel 1.4404 / 1.4435 (316L), standard version	400 [752]
Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)
xxxxxxx Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)
PTFE lining ²⁾	ECTFE coating	150 [302]
PTFE lining ²⁾	PFA (perfluoroalkoxy) coating, FDA	260 [500]
PTFE lining ²⁾	PFA (perfluoroalkoxy) coating, antistatic
-	Gold plating	400 [752]
-	Wikaramic ® coating
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	260 [500]
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)	400 [752]
Inconel 600 (2.4816)	Inconel 600 (2.4816)
Inconel 625 (2.4856)	Inconel 625 (2.4856)
Incoloy 825 (2.4858)	Incoloy 825 (2.4858)
Monel 400 (2.4360)	Monel 400 (2.4360)
Nickel 200 (2.4060, 2.4066)	Nickel 200 (2.4060, 2.4066)	260 [500]
Titanium class 2 (3.7035)	Titanium class 2 (3.7035)	150 [302]
Titanium class 7 (3.7235)	Titanium grade 11 (3.7225)
Tantalum lining ²⁾	Tantalum	300 [572]
Stainless steel 1.4435 (316L)	Stainless steel 1.4435 (316L)	Stainless steel 1.4435 (316L)	400 [752]
Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)
Duplex 2205 (1.4462)	Duplex 2205 (1.4462)	Duplex 2205 (1.4462)	300 [572]
Superduplex 2507 (1.4410)	Superduplex 2507 (1.4410)	Superduplex 2507 (1.4410)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	400 [752]
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)
Inconel 600 (2.4816)	Inconel 600 (2.4816)	Inconel 600 (2.4816)
Inconel 625 (2.4856)	Inconel 625 (2.4856)	Inconel 625 (2.4856)
Incoloy 825 (2.4558)	Incoloy 825 (2.4858)	Incoloy 825 (2.4858)
Monel 400 (2.4360)	Monel 400 (2.4360)	Monel 400 (2.4360)
Nickel 200 (2.4060, 2.4066)	Nickel 200 (2.4060, 2.4066)	Nickel 200 (2.4060, 2.4066)
Titanium grade 2 (3.7035)	Titanium grade 2 (3.7035)	Titanium grade 2 (3.7035)
Titanium grade 7 (3.7235)	Titanium grade 7 (3.7235)	Titanium grade 11 (3.7225)

Logo	Description	Country
	EAC (option) Pressure equipment directive	Eurasian Economic Community
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada
-	MTSCHS (option) Permission for commissioning	Kazakhstan

Переглянути всі (9)

G	Dimensions in mm[in]
h	H	Mb	SW
G ¼ A	13 [5.512]	65 [2.559]	90 [3.543]	27 [1.063]
G⅜A	16 [0.63]	68 [2.677]	90 [3.543]	27 [1.063]
G ½ A	20 [0.787]	72 [2.835]	90 [3.543]	27 [1.063]
G ¾ A	20 [0.787]	72 [2.835]	90 [3.543]	30 [1.181]
G 1 A	28 [1.102]	80 [3.15]	90 [3.543]	36 [1.417]
G 1 ½ A	28 [1.102]	80 [3.15]	90 [3.543]	41 [1.614]
¼ NPT	13 [5.512]	65 [2.559]	90 [3.543]	27 [1.063]
⅜NPT	15 [0.591]	67 [2.638]	90 [3.543]	27 [1.063]
½ NPT	19 [0.748]	71 [2.798]	90 [3.543]	27 [1.063]
¾ NPT	20 [0.787]	72 [2.835]	90 [3.543]	30 [1.181]
1 NPT	25 [0.984]	77 [3.031]	90 [3.543]	36 [1.417]
1 ½ NPT	26 [1.024]	78 [3.071]	90 [3.543]	41 [1.614]
M20 x 1.5	20 [0.787]	72 [2.835]	90 [3.543]	27 [1.063]
R ¼	15 [0.591]	67 [2.638]	90 [3.543]	22 [0.866]
R ⅜	18 [0.709]	67 [2.638]	90 [3.543]	22 [0.866]
R ½	19 [0.748]	71 [2.798]	90 [3.543]	22 [0.866]
R ¾	20 [0.787]	72 [2.835]	90 [3.543]	27 [1.063]

G	Dimensions in mm[in]
	h	H	Mb	SW
G ¼	10 [0.394]	63 [2.480]	90 [3.543]	27 [1.063]
G⅜	12 [0.472]	63 [2.480]	90 [3.543]	27 [1.063]
G½	14 [0.551]	65 [2.559]	90 [3.543]	27 [1.063]
G¾	16 [0.63]	68 [2.677]	90 [3.543]	36 [1.417]
G 1	18 [0.709]	73 [2.874]	90 [3.543]	41 [1.614]
¼ NPT	-	63 [2.480]	90 [3.543]	27 [1.614]
⅜NPT	-	63 [2.480]	90 [3.543]	27 [1.063]
½NPT	-	65 [2.559]	90 [3.543]	27 [1.063]
¾NPT	-	68 [2.677]	90 [3.543]	36 [1.417]
1 NPT	-	73 [2.874]	90 [3.543]	41 [1.614]
M20 x 1.5	15.5 [0.61]	65 [2.559]	90 [3.543]	27 [1.063]

Material	Unified numbering system (UNS)
Stainless steel 316L (1.4404 or 1.4435)	S31603
Stainless steel 904L (1.4539)	N08904
Stainless steel 321 (1.4541)	S32100
Stainless steel 316Ti (1.4571)	S31635
Stainless steel 1.4466 (urea grade)	S31050
Duplex 2205 (1.4462)	S31803
Superduplex 1.4410	S32750
Tantalum (also lining)	R05200
Hastelloy C276 (2.4819)	N01276
Hastelloy C22 (2.4602)	N06022
Inconel 600 (2.4816)	N06600
Incoloy 825 (2.4858)	N08825
Inconel 625 (2.485)	N06625
Monel 400 (2.4360)	N04400
Nickel 200 (2.4066)	N02200
Nickel 201 (2.4068)	N02201
Titanium 3.7035 (class 2)	R50400
Titanium 3.7235 (class 7)	R52400
Zirconium GR702	R60702

Designation	Identi- fication number	Solidi- fication point	Boiling/ degradation point	Density at 25 °C	Kin.Viscosity at 25 °C	Remark
KN	°C	°C	g/cm³	cSt
Silicone oil	2	-45	+300	0.96	54.5	Universal application
Glycerine	7	-35	+240	1.26	759.6	FDA 21 CFR 182.1320
Silicone oil	17	-90	+200	0.92	4.4	Low temperatures
Halocarbon	21	-60	+175	1.89	10.6	Oxygen 1) and chlorine
Methylcyclopentane	30	-130	+60	0.74	0.7	For very low temperatures
High-temperature silicone oil	32	-25	+400	1.06	47.1	For high temperatures
Neobee® M-20	59	-35	+260	0.92	10.0	FDA 21 CFR 172.856, 21 CFR 174.5
DI water	64	+4	+85	1.00	0.9	For ultrapure media
Silicone oil	68	-75	+250	0.93	10.3
DI water/propanol mixture	75	-30	+60	0.92	3.6	For ultrapure media
Medicinal white mineral oil	92	-15	+260	0.85	45.3	FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP

Maximum temperature	Maximum oxygen pressure
to 60 °C	50 bar
> 60 °C to 100 °C	30 bar
> 100 °C to 175 °C	25 bar
