WIKA · Вимірювання тиску · Сімейство 990

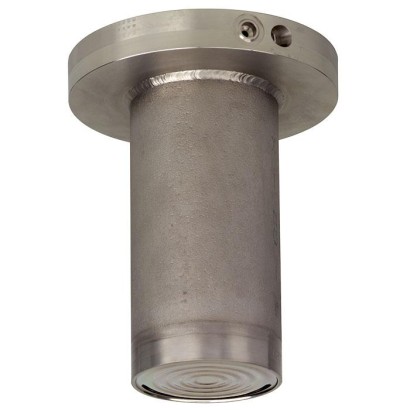

Діафрагмовий розділювач із фланцевим приєднанням

Name: Діафрагмовий розділювач із фланцевим приєднанням
Brand: WIKA

Клітинний (мембранний) датчик із розширеною діафрагмою

EACCRNMTSCHS

Ціна

За запитом

Залежить від конфігурації

Замовити прорахунок

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Діафрагмові ущільнення застосовуються для захисту приладів вимірювання тиску в застосуваннях із складними середовищами. У системах із діафрагмовими ущільненнями мембрана діафрагмового ущільнення забезпечує розділення приладу та середовища. Тиск передається на вимірювальний прилад через системну заповнювальну рідину, яка знаходиться всередині системи з діафрагмовим ущільненням.

Для реалізації вимогливих застосувань замовника доступний широкий вибір конструкцій, матеріалів і системних заповнювальних рідин.

Для отримання додаткової технічної інформації щодо діафрагмових ущільнень і систем із діафрагмовими ущільненнями див. IN 00.06 «Застосування, принцип роботи, конструкції».

Діафрагмове ущільнення з фланцевим приєднанням, модель 990.35

Разом із заглушкою-фланцем діафрагмове ущільнення моделі 990.35 доступне в широкому діапазоні розмірів відповідно до звичних стандартів для цього ринку. Завдяки подовженій мембрані діафрагмове ущільнення можна застосовувати в місцях із товстостінними або теплоізольованими ділянками під час монтажу трубопроводів і в конструкціях ємностей.

Монтаж діафрагмового ущільнення на вимірювальний прилад може виконуватися через безпосереднє приєднання, для високих температур — через елемент охолодження або через гнучкий капіляр.

Для підбору матеріалів WIKA пропонує різноманітні рішення, у яких вимірювальна комірка діафрагмового ущільнення, подовжувач і змочувані частини можуть бути виготовлені з однакових або різних матеріалів. Мембрана та подовжувач за альтернативи можуть бути покриті.

Особливості

Проміжний фланець (роздільна комора) з подовженою мембраною
Доступні виконання для всіх поширених стандартів та номінальних діаметрів
При виборі спеціальних матеріалів усі частини, що контактують із середовищем, виготовляються з обраного матеріалу

Питання та відповіді

Які фланцеві стандарти підтримуються?

DIN EN 1092-1 (DN 50–125), ASME B16.5 (2"–5") та GOST 33259 (DN 25–125), включно з різними виконаннями поверхонь (Form B1/B2/C/D, RF, Flat face, tongue/groove тощо).

Чи підходить цей розділювач для агресивних середовищ?

Так, він призначений для агресивних, високов'язких, кристалізувальних або гарячих середовищ. Для цього доступні матеріали змочуваних частин, як-от тантал, Hastelloy C276 (2.4819), а також покриття PFA (FDA або антистатичне) та ECTFE.

Чому саме подовжена діафрагма?

Подовжена діафрагма дозволяє встановлення на товстостінних або теплоізольованих ділянках трубопроводів і ємностей, де звичайна мембрана не досягає потоку.

Як розділювач з'єднується з вимірювальним приладом?

Монтаж можливий через безпосереднє приєднання, для високих температур — через елемент охолодження, або через гнучкий капіляр.

Чи всі змочувані частини можуть бути з одного матеріалу?

Так, при виборі спеціальних матеріалів усі змочувані частини виготовляються з обраного матеріалу; комірка, подовжувач і мембрана можуть бути з однакових або різних матеріалів.

Які сертифікації має модель 990.35?

Згідно з наданими даними — EAC, CRN та MTSCHS.

Чим 990.35 відрізняється від інших моделей серії 990?

Модель 990.35 — це клітинне виконання з подовженою діафрагмою, розраховане саме на товстостінні або теплоізольовані місця монтажу; інші моделі серії мають інші конструкції приєднання.

Ідентифікація

Модель	990.35
Сімейство	990
Підтип	Diaphragm seal

Процесні умови

Технологічне приєднання

DIN EN 1092-1 DN 50, 80, 100, 125ASME B16.5 2", 3", 4", 5"GOST 33259 DN 25, 40, 50, 65, 80, 100, 125DIN EN 1092-1ASME B16.5GOST 33259DIN EN 1092-1 DN 50 Form B1DIN EN 1092-1 DN 80 Form B2DIN EN 1092-1 DN 100 Form C (tongue)DIN EN 1092-1 DN 125 Form D (groove)ASME B16.5 2" RF 125 ... 250 AAASME B16.5 3" Flat faceASME B16.5 4" Small tongueASME B16.5 5" Small male faceASME B16.5 5" Small grooveGOST 33259 DN 25 Type BGOST 33259 DN 40 Type C (tongue)GOST 33259 DN 50 Type D (groove)GOST 33259 DN 65 Type E (spigot, male face)GOST 33259 DN 80 Type F (recess, female face)GOST 33259 DN 100GOST 33259 DN 125

Темп. процесу

≤ +400 °C

Матеріали

Матеріал корпусу	Stainless steel 1.4404 (316L), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), Duplex 2205 (1.4462), Superduplex (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Stainless steel 1.4435 (316L), Titanium grade 7 (3.7235), Titanium grade 11 (3.7225), Tantalum, ECTFE coating, PFA (perfluoroalkoxy) coating, FDA, PFA (perfluoroalkoxy) coating, antistatic, Gold plating, Wikaramic® coating
Матеріал змочуваних частин	Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Stainless steel 1.4571 (316Ti), ECTFE coating, Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 600 (2.4816), Inconel 625 (2.4856), Incoloy 825 (2.4858), Monel 400 (2.4360), Nickel 200 (2.4060, 2.4066), Titanium grade 2 (3.7035), Titanium grade 11 (3.7225), Tantalum, Stainless steel 1.4404 / 1.4435 (316L), PFA (perfluoroalkoxy) coating, FDA, PFA (perfluoroalkoxy) coating, antistatic, Gold plating, Duplex 2205 (1.4462), Superduplex (1.4410), Gold plating® coating, Wikaramic, PFA (perfluoroalkoxy) coating, Wikaramic ® coating
Матеріал ущільнення	Form B1, Form A, Form B2, Form C (tongue), Form D (groove), Form E, Form F, RF 125 ... 250 AA, RFSF, Flat face, Small tongue, Small male face, Small groove, Small female face, Large tongue, Large male face, Large groove, Large female face, Type B, Type A (flat face), Type C (tongue), Type D (groove), Type E (spigot, male face), Type F (recess, female face), RJF groove

Сертифікати та схвалення

Сертифікати

EACCRNMTSCHS

Додаткові характеристики

Мови datasheet

Таблиці з даташита

Model 990.35	Standard	Option
Level of cleanliness of wetted parts	Oil and grease free per ASTM G93-03 level E (WIKA standard) and ISO 15001 (< 1,000 mg/m²)	■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m²)
Origin of wetted parts	International	EU, CH, USA
Extension length (Tolerance: ±2,5 mm[±0,098 in])	50 mm[1.968 in]	■ 100 mm[3.937 in] ■ 150 mm[5.905 in] ■ 200 mm[7.874 in]
Connection to the measuring instrument	Adapter	-
Type of mounting	Direct mounting	■ Capillary ■ Cooling element
Design per NACE	-	■ MR0175 ■ MR0103
Vacuum service (see IN 00.25)	Basic service	■ Premium service ■ Advanced service
Instrument mounting bracket (only for capillary option)	-	■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe Ø20 ... 80 mm, steel (see data sheet AC 09.07)

Standard	Nominal width	Sealing face
		Standard	Option
Following DIN EN 1092-1	DN 50 DN 80 DN 100 DN 125	Form B1	■ Form A ■ Form B2 ■ Form C (tongue) ■ Form D (groove) ■ Form E ■ Form F
Following ASME B16.5	2" 3" 4" 5"	RF 125 ... 250 AA	■ RFSF ■ Flat face ■ Small tongue ■ Small male face ■ Small groove ■ Small female face ■ Large tongue ■ Large male face ■ Large groove ■ Large female face
Following GOST 33259	DN 25 DN 40 DN 50	Type B	■ Type A (flat face) ■ Type C (tongue) ■ Type D (groove) ■ Type E (spigot, male face) ■ Type F (recess, female face)

Upper body of diaphragm seal	Wetted parts	Maximum permissible pro - cess temperature ¹⁾ in °C [°F]
Stainless steel 1.4404 (316L)	Stainless steel 1.4404 / 1.4435 (316L), standard version	400 [752]
Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)
ECTFE coating	150 [302]
PFA (perfluoroalkoxy) coating, FDA	260 [500]
PFA (perfluoroalkoxy) coating, antistatic
Gold plating	400 [752]
Wikaramic ® coating
Hastelloy C22 (2.4602)	260 [500]
Hastelloy C276 (2.4819)	400 [752]
Inconel 600 (2.4816)
Inconel 625 (2.4856)
Incoloy 825 (2.4858)
Monel 400 (2.4360)
Nickel 200 (2.4060, 2.4066)	260 [500]
Titanium grade 2 (3.7035)	150 [302]
Titanium grade 11 (3.7225)
Tantalum	300 [572]
Stainless steel 1.4435 (316L)	Stainless steel 1.4435 (316L)	400 [752]
Stainless steel 1.4539 (904L)	Stainless steel 1.4539 (904L)
Stainless steel 1.4541 (321)	Stainless steel 1.4541 (321)
Stainless steel 1.4571 (316Ti)	Stainless steel 1.4571 (316Ti)
Duplex 2205 (1.4462)	Duplex 2205 (1.4462)	300 [572]
Superduplex (1.4410)	Superduplex (1.4410)
Hastelloy C22 (2.4602)	Hastelloy C22 (2.4602)	400 [752]
Hastelloy C276 (2.4819)	Hastelloy C276 (2.4819)
Inconel 600 (2.4816)	Inconel 600 (2.4816)
Inconel 625 (2.4856)	Inconel 625 (2.4856)
Incoloy 825 (2.4558)	Incoloy 825 (2.4858)
Monel 400 (2.4360)	Monel 400 (2.4360)
Nickel 200 (2.4060, 2.4066)	Nickel 200 (2.4060, 2.4066)
Titanium grade 2 (3.7035)	Titanium grade 2 (3.7035)
Titanium grade 7 (3.7235)	Titanium grade 11 (3.7225)

Logo	Description	Country
	EAC (option) Pressure equipment directive	Eurasian Economic Community
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada
-	MTSCHS (option) Permission for commissioning	Kazakhstan

Переглянути всі (10)

DN	Class	Dimensions in mm[in]
		Mb	b	d 4	d 5
50	10 / 100	45 [1,772]	20 [7,787]	102 [4,016]	48,3 [1,902]
80		72 [2,835]		138 [5,433]	76 [2,992]
100		89 [3,504]		158 [6,22]	94 [3,701]
125		124 [4,882]		188 [7,402]	125 [4,921]

DN	Class	Dimensions in mm[in]
		Mb	b	d 4	d 5
2"	150 ... 600	45 [1,772]	20 [7,787]	100 [3,937]	48,3 [1,902]
3"		72 [2,835]		134 [5,276]	76 [2,992]
4"	150 ... 300	89 [3,504]		158 [6,22]	94 [3,701]
5"		124 [4,882]		186 [7,323]	125 [4,921]

DN	Class	Dimensions in mm[in]
		Mb	b	d 4	d 5
50	10 / 250	40 [1,575]	20 [7,787]	102 [4,016]	44 [1,732]
80		60 [2,362]]		133 [5,236]	74 [2,913]
100		72 [2,835]		158 [6,22]	91 [3,583]
125		90 [3,543]		184 [7,244]	111 [4,37]

Material	Unified numbering system (UNS)
Stainless steel 316L (1.4404 or 1.4435)	S31603
Stainless steel 904L (1.4539)	N08904
Stainless steel 321 (1.4541)	S32100
Stainless steel 316Ti (1.4571)	S31635
Stainless steel 1.4466 (urea grade)	S31050
Duplex 2205 (1.4462)	S31803
Superduplex 1.4410	S32750
Tantalum (also lining)	R05200
Hastelloy C276 (2.4819)	N01276
Hastelloy C22 (2.4602)	N06022
Inconel 600 (2.4816)	N06600
Incoloy 825 (2.4858)	N08825
Inconel 625 (2.485)	N06625
Monel 400 (2.4360)	N04400
Nickel 200 (2.4066)	N02200
Nickel 201 (2.4068)	N02201
Titanium 3.7035 (class 2)	R50400
Titanium 3.7235 (class 7)	R52400
Zirconium GR702	R60702

Designation	Identi- fication number	Solidi- fication point	Boiling/ degradation point	Density at 25 °C	Kin.Viscosity at 25 °C	Remark
KN	°C	°C	g/cm³	cSt
Silicone oil	2	-45	+300	0.96	54.5	Universal application
Glycerine	7	-35	+240	1.26	759.6	FDA 21 CFR 182.1320
Silicone oil	17	-90	+200	0.92	4.4	Low temperatures
Halocarbon	21	-60	+175	1.89	10.6	Oxygen 1) and chlorine
Methylcyclopentane	30	-130	+60	0.74	0.7	For very low temperatures
High-temperature silicone oil	32	-25	+400	1.06	47.1	For high temperatures
Neobee® M-20	59	-35	+260	0.92	10.0	FDA 21 CFR 172.856, 21 CFR 174.5
DI water	64	+4	+85	1.00	0.9	For ultrapure media
Silicone oil	68	-75	+250	0.93	10.3
DI water/propanol mixture	75	-30	+60	0.92	3.6	For ultrapure media
Medicinal white mineral oil	92	-15	+260	0.85	45.3	FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP

Maximum temperature	Maximum oxygen pressure
to 60 °C	50 bar
> 60 °C to 100 °C	30 bar
> 100 °C to 175 °C	25 bar
