WIKA · Вимірювання тиску · Сімейство 990

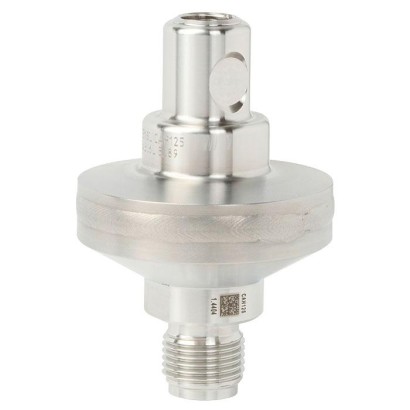

Діафрагмовий розділювач із різьбовим приєднанням

Name: Діафрагмовий розділювач із різьбовим приєднанням
Brand: WIKA

Діафрагмовий розділювач із різьбовим приєднанням, зварне виконання для агресивних, гарячих, корозійних, екологічно небезпечних або токсичних середовищ у нафтогазовій, хімічній, нафтохімічній та водоочисній промисловості.

Діапазон

0…1000 bar

EACCRNMTSCHS

Ціна

За запитом

Залежить від конфігурації

Замовити прорахунок

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Опис

Діафрагмові розділювачі застосовуються для захисту приладів для вимірювання тиску в застосуваннях зі складними середовищами. У системах із діафрагмовими розділювачами діафрагма діафрагмового розділювача забезпечує розділення приладу та середовища. Тиск передається на вимірювальний прилад через середовище для передачі тиску, яке знаходиться всередині системи з діафрагмовим розділювачем.

Для реалізації вимогливих застосувань замовника доступний широкий вибір конструкцій, матеріалів і середовищ для передачі тиску.

Для отримання додаткової технічної інформації щодо діафрагмових розділювачів і систем із діафрагмовими розділювачами див. IN 00.06 «Застосування, принцип дії, конструкції».

Особливості

Процесне приєднання з різьбою
Виконання з внутрішньою мембраною, деталі розділювача мембранного типу повністю приварені
Широкий вибір процесних приєднань та матеріалів
Промивні приєднання доступні опційно
Можливе досягнення високих тисків до 1,000 бар [14,500 psi]

Питання та відповіді

Який максимальний тиск витримує розділювач 990.34?

Залежно от виконання — до 1 000 bar (14 500 psi). Мінімальні діапазони починаються від 0 … 0,6 bar.

Які температури середовища допустимі?

Від -20 °C до +400 °C відповідно до технічної документації.

Які матеріали доступні для деталей, що контактують із середовищем?

Широкий вибір: нержавіюча сталь 1.4404 (316L), 1.4571 (316Ti), 1.4539 (904L), 1.4541 (321), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), Hastelloy C22/C276, Inconel 625, Incoloy 825, титан grade 2 (3.7035) та Monel 400 (2.4360).

Які варіанти приєднання до процесу є?

Різьбові приєднання, наприклад G ½ A, G ¾ A, G 1 A, ¼ NPT, ½ NPT, R ½, M20 x 1.5, 9/16-18 UNF, 3/4-16 UNF та інші; також опційно доступні з’єднання для промивки.

Чим конструкція 990.34 відрізняється от інших роздільних мембран?

Це виконання з внутрішньою мембраною і різьбовим приєднанням, при цьому всі частини діафрагмового розділювача повністю зварені між собою.

Які сертифікати має модель?

EAC, CRN та MTSCHS.

Ідентифікація

Модель	990.34
Сімейство	990
Підтип	Diaphragm seal

Вимірювальний діапазон

Діапазон тиску

0…0.6 bar · 0…1000 bar · 0…8.7 psi · 0…14500 psi

Процесні умови

Технологічне приєднання	1 NPT9/16-18 UNF3/4-16 UNFM20 x 1.5G1AG ½ AG ¼ AG ⅜ AG ¾ AG 1 ½ A½ NPT¼ NPT⅜ NPT¾ NPT1 ½ NPTR ½R ¼R ⅜R ¾G1/2AG1/4AG3/8AG3/4AG11/2AG1/4G3/8G3/4G11/2NPT1/4NPT3/8NPT3/4NPT11/2NPTR1/2R1/4R3/8R3/4R1
Темп. процесу	−20…+400 °C

Матеріали

Матеріал корпусу	Stainless steel 1.4404 (316L), Stainless steel 1.4571 (316Ti), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 625 (2.4856), Incoloy 825 (2.4558), Titanium grade 2 (3.7035), Monel 400 (2.4360)
Матеріал змочуваних частин	Stainless steel 1.4404 (316L), Stainless steel 1.4571 (316Ti), Stainless steel 1.4539 (904L), Stainless steel 1.4541 (321), Duplex 2205 (1.4462), Superduplex 2507 (1.4410), Hastelloy C22 (2.4602), Hastelloy C276 (2.4819), Inconel 625 (2.4856), Incoloy 825 (2.4558), Titanium grade 2 (3.7035), Monel 400 (2.4360)

Сертифікати та схвалення

Сертифікати

EACCRNMTSCHS

Додаткові характеристики

Мови datasheet

EN, DE

Таблиці з даташита

Model 990.34
Pressure range (see pressure-temperature diagrams from page 4)	0 ... 0.6 bar [0 ... 8.7 psi] to 0 ... 1,000 bar [0 ... 14,500 psi] other units (e.g. psi, kPa) as well as all equivalent vacuum or combined pressure and vacuum ranges are available.
Level of cleanliness of wetted parts	■ Oil and grease free per ASTM G93-03 level FWIKA standard (< 1,000 mg/m 2 ) ■ Oil and grease free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 )
Origin of wetted parts	■ International ■ EU, CH, USA
Connection to the measuring instrument	■ Axial gauge adapter ■ Axial gauge adapter with female threadG½,G¼,½NPTor¼NPT ■ Male thread 9/16-18 UNF
Type of mounting	■ Direct mounting ■ Capillary ■ Cooling element
Flushing connection	■ Without ■ Single flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Dual flushing connection (G ¼, G⅛, ¼NPT, ⅛NPT) ■ Plug screws
Design per NACE	■ Without ■ MR0175 ■ MR0103
Vacuum service (see IN 00.25)	■ Basic service ■ Premium service ■ Advanced service
Instrument mounting bracket (only for versions with capillary)	■ Without ■ Form H per DIN 16281, 100 mm, aluminium, black ■ Form H per DIN 16281, 100 mm, stainless steel ■ Bracket for pipe mounting, for pipe outer Ø20 ... 80 mm, steel (see data sheet AC 09.07)

Standard	Male thread	Female thread
Following DIN ISO 228-1	■ G½A ■ G¼A ■ G⅜A ■ G¾A ■ G1A	■ G½ ■ G¼ ■ G⅜ ■ G¾ ■ G1
Following ANSI B 1.20.1	■ ½NPT ■ ¼NPT ■ ⅜NPT ■ ¾NPT ■ 1 NPT ■ 1½NPT	■ ½NPT ■ ¼NPT ■ ⅜NPT ■ ¾NPT ■ 1 NPT
Following ANSI B 1.1	■ 9/16-18 UNF ■ 3/4-16 UNF	■ 9/16-18 UNF ■ 3/4-16 UNF
Following DIN 13-1	■ M20 x 1.5	■ M20 x 1.5
Following ISO 7-1	■ R½ ■ R¼ ■ R⅜ ■ R¾

Material of upper body of diaphragm seal and wetted parts 1)	Nominal pressure (PN) in bar for effective diameter of diaphragm Mb inmm
	PN 160	PN 400	PN 600	PN 1000
Stainless steel 1.4404 (316L)	Mb 52	Mb 40, Mb 29	Mb 22
Stainless steel 1.4571 (316Ti)	Mb 52	Mb 40, Mb 29
Stainless steel 1.4539 (904L)	Mb 52
Stainless steel 1.4541 (321)	Mb 52
Duplex 2205 (1.4462)	Mb 52	Mb 40	Mb 29
Superduplex 2507 (1.4410)	Mb 52
Hastelloy C22 (2.4602)	Mb 52		Mb 29
Hastelloy C276 (2.4819)	Mb 52	Mb 40, Mb 29		Mb 22
Inconel 625 (2.4856)	Mb 52	Mb 40	Mb 29	Mb 22
Incoloy 825 (2.4558)	Mb 52	Mb 40, Mb 29	Mb 22
Monel 400 (2.4360) 2)	Mb 40, Mb 29
Titanium grade 2 (3.7035)	Mb 52	Mb 29

Logo	Description	Country
	EAC (option) Pressure equipment directive	Eurasian Economic Community
-	MTSCHS (option) Permission for commissioning	Kazakhstan
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Переглянути всі (15)

G	Dimensions in mm[in]
D	H 1)	h M	SW
G ¼ A	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	13 [0.51]	27 [1.06]
G 3/8 A	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	16 [0.63]	27 [1.06]
G½A	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	20 [0.79]	27 [1.06]
G¾A	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	20 [0.79]	41 [1.61]
G 1 A	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	28 [1.10]	41 [1.61]
¼ NPT	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	13 [0.51]	27 [1.06]
½NPT	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	19 [0.75]	27 [1.06]
¾NPT	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	20 [0.79]	32 [1.26]
1 NPT	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	25 [0.98]	41 [1.61]
M20 x 1.5	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	20 [0.79]	27 [1.06]
R ¼	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	15 [0.59]	27 [1.06]
R½	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	19 [0.75]	27 [1.06]
R 1	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	19 [0.75]	41 [1.61]
1 ⅛ -12 UNF	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	19 [0.75]	41 [1.61]

G	Dimensions in mm[in]
	D	H 1)	h F	SW
G ¼	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	13 [0.51]	27 [1.06]
G 3/8	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	16 [0.63]	27 [1.06]
G½	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	19 [0.75]	27 [1.06]
G¾	64 [2.52]	62.5 ... 83.5 [2.46 ... 3.29]	24 [0.94]	32 [1.26]
¼ NPT	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	13 [0.51]	27 [1.06]
½NPT	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	19 [0.75]	27 [1.06]
¾NPT	64 [2.52]	54.5 ... 75.5 [2.15 ... 2.93]	22 [0.87]	32 [1.26]
1 NPT	64 [2.52]	68.5 ... 89.5 [2.70 ... 3.52]	26 [1.02]	46 [1.81]

G	Dimensions in mm[in]
	D	H 1)	h M
G ¼ A	54 [2.13]	48 ... 66 [1.89 ... 2.60]	13 [0.51]
G 3/8 A	54 [2.13]	48 ... 66 [1.89 ... 2.60]	16 [0.63]
G½A	54 [2.13]	48 ... 66 [1.89 ... 2.60]	20 [0.79]
G¾A	54 [2.13]	48 ... 66 [1.89 ... 2.60]	20 [0.79]
G 1 A	54 [2.13]	48 ... 66 [1.89 ... 2.60]	28 [1.10]
¼ NPT	54 [2.13]	48 ... 66 [1.89 ... 2.60]	13 [0.51]
½NPT	54 [2.13]	48 ... 66 [1.89 ... 2.60]	19 [0.75]
¾NPT	54 [2.13]	48 ... 66 [1.89 ... 2.60]	20 [0.79]
1 NPT	54 [2.13]	48 ... 66 [1.89 ... 2.60]	25 [0.98]
M20 x 1.5	54 [2.13]	48 ... 66 [1.89 ... 2.60]	20 [0.79]
R ¼	54 [2.13]	48 ... 66 [1.89 ... 2.60]	15 [0.59]
R½	54 [2.13]	48 ... 66 [1.89 ... 2.60]	19 [0.75]

G	Dimensions in mm[in]
	D	H 1)	h F
G ¼	54 [2.13]	51 ... 69 [2.01 ... 2.72]	13 [0.51]
G½	54 [2.13]	51 ... 69 [2.01 ... 2.72]	19 [0.75]
¼ NPT	54 [2.13]	51 ... 69 [2.01 ... 2.72]	13 [0.51]
½NPT	54 [2.13]	51 ... 69 [2.01 ... 2.72]	19 [0.75]
9/16-18 UNF	54 [2.13]	53 ... 71 [2.09 ... 2.76]	11.2 [0.44]

G	Dimensions in mm[in]
	D	H 1)	h M
G ¼ A	40 [1.57]	46 ... 65 [1.81 ... 2.56]	13 [0.51]
G½A	40 [1.57]	46 ... 65 [1.81 ... 2.56]	20 [0.79]
G 1 A	40 [1.57]	46 ... 65 [1.81 ... 2.56]	28 [1.10]
¼ NPT	40 [1.57]	46 ... 65 [1.81 ... 2.56]	13 [0.51]
½NPT	40 [1.57]	46 ... 65 [1.81 ... 2.56]	19 [0.75]
1 NPT	40 [1.57]	46 ... 65 [1.81 ... 2.56]	25 [0.98]
M20 x 1.5	40 [1.57]	46 ... 65 [1.81 ... 2.56]	20 [0.79]
R ¼	40 [1.57]	46 ... 65 [1.81 ... 2.56]	15 [0.59]
R½	40 [1.57]	46 ... 65 [1.81 ... 2.56]	19 [0.75]

G	Dimensions in mm[in]
	D	H 1)	h F
G ¼	40 [1.57]	46 ... 65 [1.81 ... 2.56]	13 [0.51]
G½	40 [1.57]	51 ... 70 [2.01 ... 2.76]	19 [0.75]
¼ NPT	40 [1.57]	46 ... 65 [1.81 ... 2.56]	13 [0.51]
½NPT	40 [1.57]	46 ... 65 [1.81 ... 2.56]	19 [0.75]
M16 x 1.5	40 [1.57]	51 ... 70 [2.01 ... 2.76]	12 [0.47]
3/4-16 UNF	40 [1.57]	51 ... 70 [2.01 ... 2.76]	15.7 [0.62]

G	Dimensions in mm[in]
	D	H 1)	h M
G ¼ A	34 [1.34]	36 ... 64 [1.42 ... 2.52]	13 [0.51]
G½A	34 [1.34]	36 ... 64 [1.42 ... 2.52]	20 [0.79]
G¾A	34 [1.34]	36 ... 64 [1.42 ... 2.52]	20 [0.79]
¼ NPT	34 [1.34]	36 ... 64 [1.42 ... 2.52]	13 [0.51]
½NPT	34 [1.34]	36 ... 64 [1.42 ... 2.52]	19 [0.75]
M20 x 1.5	34 [1.34]	36 ... 64 [1.42 ... 2.52]	20 [0.79]
9/16-18 UNF	34 [1.34]	2)	2)
3/4-16 UNF	34 [1.34]	2)	2)

G	Dimensions in mm[in]
	D	H 1)	h F
G ¼	34 [1.34]	2)	13 [0.51]
G½	34 [1.34]	2)	19 [0.75]
¼ NPT	34 [1.34]	2)	13 [0.51]
½NPT	34 [1.34]	41 ... 69 [1.61 ... 2.72]	19 [0.75]
M16 x 1.5	34 [1.34]	41 ... 69 [1.61 ... 2.72]	12 [0.47]
9/16-18 UNF	34 [1.34]	41 ... 69 [1.61 ... 2.72]	11.2 [0.44]
3/4-16 UNF	34 [1.34]	41 ... 69 [1.61 ... 2.72]	15.7 [0.62]

Material	Unified numbering system (UNS)
Stainless steel 316L (1.4404 or 1.4435)	S31603
Stainless steel 904L (1.4539)	N08904
Stainless steel 321 (1.4541)	S32100
Stainless steel 316Ti (1.4571)	S31635
Stainless steel 1.4466 (urea grade)	S31050
Duplex 2205 (1.4462)	S31803
Superduplex 1.4410	S32750
Tantalum (also lining)	R05200
Hastelloy C276 (2.4819)	N01276
Hastelloy C22 (2.4602)	N06022
Inconel 600 (2.4816)	N06600
Incoloy 825 (2.4858)	N08825
Inconel 625 (2.485)	N06625
Monel 400 (2.4360)	N04400
Nickel 200 (2.4066)	N02200
Nickel 201 (2.4068)	N02201
Titanium 3.7035 (class 2)	R50400
Titanium 3.7235 (class 7)	R52400
Zirconium GR702	R60702

Designation	Identi- fication number	Solidi- fication point	Boiling/ degradation point	Density at 25 °C	Kin.Viscosity at 25 °C	Remark
KN	°C	°C	g/cm³	cSt
Silicone oil	2	-45	+300	0.96	54.5	Universal application
Glycerine	7	-35	+240	1.26	759.6	FDA 21 CFR 182.1320
Silicone oil	17	-90	+200	0.92	4.4	Low temperatures
Halocarbon	21	-60	+175	1.89	10.6	Oxygen 1) and chlorine
Methylcyclopentane	30	-130	+60	0.74	0.7	For very low temperatures
High-temperature silicone oil	32	-25	+400	1.06	47.1	For high temperatures
Neobee® M-20	59	-35	+260	0.92	10.0	FDA 21 CFR 172.856, 21 CFR 174.5
DI water	64	+4	+85	1.00	0.9	For ultrapure media
Silicone oil	68	-75	+250	0.93	10.3
DI water/propanol mixture	75	-30	+60	0.92	3.6	For ultrapure media
Medicinal white mineral oil	92	-15	+260	0.85	45.3	FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP

Maximum temperature	Maximum oxygen pressure
to 60 °C	50 bar
> 60 °C to 100 °C	30 bar
> 100 °C to 175 °C	25 bar
