Діафрагмові розділювачі застосовують для захисту приладів вимірювання тиску в застосуваннях зі складними середовищами. У системах із діафрагмовими розділювачами мембрана діафрагмового розділювача забезпечує розділення приладу та середовища. Тиск передається на вимірювальний прилад через заповнювальну рідину системи, яка знаходиться всередині системи з діафрагмовим розділювачем.

Для реалізації вимогливих застосувань замовника доступний широкий вибір конструкцій, матеріалів і заповнювальних рідин системи.

Для отримання додаткової технічної інформації щодо діафрагмових розділювачів і систем із діафрагмовими розділювачами див. IN 00.06 «Application, operating principle, designs».

Модель 981.50 ідеально підходить для виконання високих вимог санітарних застосувань. Вона може бути оптимально інтегрована в трубопроводи через фітинги BioConnect ®, відповідає всім вимогам гігієнічного проєктування та має сертифікацію EHEDG.

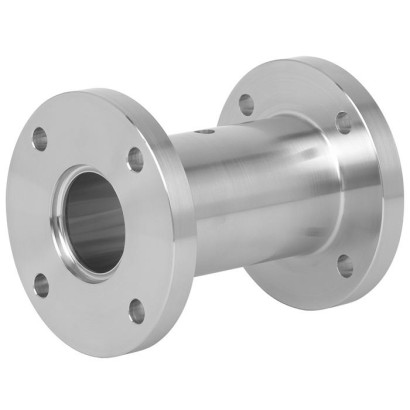

Діафрагмовий розділювач у лінії, модель 981.50

Системи з діафрагмовими розділювачами витримують температури очищувальної пари, що виникають у процесах SIP, і таким чином забезпечують стерильне з’єднання між середовищем, що підлягає вимірюванню, та діафрагмовим розділювачем.

Монтаж діафрагмового розділювача на вимірювальні прилади може виконуватися через безпосереднє приєднання, для високих температур — через елемент охолодження або через гнучкий капіляр.

Наявність діафрагмових розділювачів для поширених стандартів труб і номінальних діаметрів полегшує інтеграцію в уже наявні перерізи трубопроводів.

Особливості

Монтаж у трубопроводах без застійних зон
Самозливний у всіх положеннях монтажу
Швидке очищення, без залишків
Придатний для SIP та CIP
Сертифіковано EHEDG та відповідає 3-A

Питання та відповіді

Який діапазон тисків підтримує модель 981.50?

Стандартно від 0 … 0,6 bar до 0 … 40 bar [0 … 8,7 psi до 0 … 580 psi], а також всі інші еквівалентні діапазони вакууму або комбіновані діапазони тиску та вакууму.

Яке приєднання до процесу використовується?

NEUMO BioConnect® з фланцем форми V або R, а також можливе різьбове з'єднання.

Які варіанти монтажу на вимірювальний прилад?

Безпосередній монтаж через осьовий адаптер (під зварний шов або з внутрішньою різьбою, наприклад G ½, G ¼, ½ NPT або ¼ NPT), для високих температур — через елемент охолодження, або через гнучкий капіляр.

З якого матеріалу виготовлена мембрана?

Мембрана та корпус розділювача виготовлені з нержавіючої сталі 1.4435 (316L) з електрополіруванням.

Чи підходить модель 981.50 для стерилізації парою?

Так, система з діафрагмовим розділювачем витримує температури очищувальної пари у процесах SIP, придатна також для CIP-очищення, швидкого очищення без залишків і має сертифікацію EHEDG та відповідність 3-A.

Наскільки чистими є деталі, що контактують із середовищем?

Без олії та мастила за ASTM G93-3: рівень F (< 1000 mg/m²), рівень D та ISO 15001 (< 220 mg/m²) або рівень C та ISO 15001 (< 66 mg/m²).

Чим модель 981.50 відрізняється від інших діафрагмових розділювачів?

Це конструкція «в лінії» зі стерильним приєднанням NEUMO BioConnect®, що забезпечує установку в трубопровід без застійних зон і самоосушування у всіх положеннях монтажу — оптимальну інтеграцію в гігієнічні трубопроводи.

Чи є вибухозахист або ступінь захисту IP?

У наданих даних інформація про вибухозахист та ступінь захисту не наведена.

Ідентифікація

Модель	981.50
Сімейство	981
Підтип	Diaphragm seal

Сертифікати та схвалення

Сертифікати

EHEDGEU Pressure Equipment DirectiveCRN3-A3-A Sanitary StandardCE

Додаткові характеристики

Мови datasheet

Таблиці з даташита

Basic information

Version	In-line diaphragm seal
Pressure range ¹⁾	0 ... 0.6 bar to 0 ... 40 bar [0 ... 8.7 psi to 0 ... 580 psi] or all other equivalent vacuum or combined pressure and vacuum ranges
Connection to the measuring instrument	■ Axial gauge adapter for weld seam ■ Axial gauge adapter with female thread (e.g.G½, G¼, ½NPTor ¼NPT)
Mounting type	■ Direct mounting ■ Capillary ■ Cooling element
Level of cleanliness of wetted parts	■ Oil- and grease-free per ASTM G93-03 level F (< 1,000 mg/m 2 ) ■ Oil- and grease-free per ASTM G93-03 level D and ISO 15001 (< 220 mg/m 2 ) ■ Oil- and grease-free per ASTM G93-03 level C and ISO 15001 (< 66 mg/m 2 )
Origin of wetted parts	■ International ■ EU, CH, USA
Surface roughness of wetted parts	■ Ra ≤ 0.76 μm [30 μin] per ASME BPE SF3 (except for weld seam) ■ Ra ≤ 0.38 μm [15 μin] per ASME BPE SF4, only with electropolished surface (except for weld seam)
Vacuum service (see IN 00.25)	■ Basic service ■ Advanced service ■ Premium service
→For information on the 'Diaphragm seal systems for vacuum processes', see Technical information IN 00.25.

Process connection

Standard
NEUMOBioConnect ® , flange formV	■ Pipe standard per DIN 11866 row A or DIN 11850 row 2 ■ Pipe standard per DIN 11866 row B or DIN ISO 1127 row 1
NEUMOBioConnect ® , flange form R	■ Pipe standard per DIN 11866 row A or DIN 11850 row 2 ■ Pipe standard per DIN 11866 row B or DIN ISO 1127 row 1
NEUMOBioConnect ® , threaded connection with threaded coupling	■ Pipe standard per DIN 11866 row A or DIN 11850 row 2 ■ Pipe standard per DIN 11866 row B or DIN ISO 1127 row 1
NEUMOBioConnect ® , threaded connection with liner and union nut	■ Pipe standard per DIN 11866 row A or DIN 11850 row 2 ■ Pipe standard per DIN 11866 row B or DIN ISO 1127 row 1

Logo	Description	Country
	EU declaration of conformity Pressure equipment directive	European Union
®	3-A Sanitary Standard	USA
FEBRUARY 2021 TYPE EL CLASS I	EHEDG 1) Hygienic Equipment Design	European Union
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Logo	Description	Country
-	MTSCHS Permission for commissioning	Kazakhstan

Переглянути всі (16)

Certificates

■ 2.2 test report per EN 10204 - State-of-the-art manufacturing, material proof, indication accuracy for diaphragm seal systems - FDA conformity of the system fill fluid - 3-A conformity of the diaphragm seal, based on a third party verification - Manufacturer's declaration for food contact materials per regulation (EC) no. 1935/2004 ■ 3.1 inspection certificate per EN 10204 - Material proof, wetted metal parts - Indication accuracy for diaphragm seal systems ■ Manufacturer's declaration for food contact materials per regulation (EC) no. 1935/2004

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	B V	K	d K	d 3
10	16	14 [0.551]	65 [2.559]	128 [5.039]	8 [0.315]	45 [1.772]	4 x ∅9[0.354]	19.2 [0.756]	1.1 [2.43]
15	16	16 [0.63]	75 [2.953]	128 [5.039]	8 [0.315]	55 [2.165]	4 x ∅9[0.354]	21.2 [0.835]	1.3 [2.87]
20	16	20 [0.787]	80 [3.15]	138 [5.433]	10 [0.394]	60 [2.362]	4 x ∅9[0.354]	25.2 [0.992]	1.4 [3.09]
25	16	26 [1.024]	85 [3.346]	138 [5.433]	10 [0.394]	65 [2.559]	4 x ∅9[0.354]	32.2 [1.268]	1.5 [3.31]
32	16	32 [1.26]	95 [3.74]	138 [5.433]	10 [0.394]	75 [2.953]	4 x ∅9[0.354]	38.2 [1.504]	1.8 [3.97]
40	16	38 [1.496]	100 [3.937]	160 [6.299]	10 [0.394]	80 [3.15]	4 x ∅9[0.354]	44.2 [1.74]	2.6 [5.73]
50	16	50 [1.969]	110 [4.331]	160 [6.299]	12 [0.472]	90 [3.543]	4 x ∅9[0.354]	56.2 [2.213]	3.2 [7.05]
65	16	66 [2.598]	140 [5.512]	160 [6.299]	14 [0.551]	115 [4.528]	4 x ∅11[0.433]	72.2 [2.843]	4.7 [10.36]
80	16	81 [3.19]	150 [5.906]	160 [6.299]	14 [0.551]	125 [4.921]	8 x ∅11[0.433]	87.2 [3.433]	5.9 [13.01]
100	16	100 [3.937]	175 [6.89]	160 [6.299]	16 [0.63]	150 [5.906]	8 x ∅11[0.433]	106.2 [4.181]	7.8 [17.2]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	B V	K	d K	d 3
17.2	16	14 [0.551]	65 [2.559]	128 [5.039]	8 [0.315]	45 [1.772]	4 x ∅9[0.354]	19.2 [0.756]	1.1 [2.43]
21.3	16	18 [0.709]	75 [2.953]	138 [5.433]	8 [0.315]	55 [2.165]	4 x ∅9[0.354]	23.3 [0.917]	1.3 [2.87]
26.9	16	23.6 [0.929]	80 [3.15]	138 [5.433]	10 [0.394]	60 [2.362]	4 x ∅9[0.354]	28.9 [1.138]	1.4 [3.09]
33.7	16	29.6 [1.165]	85 [3.346]	138 [5.433]	10 [0.394]	65 [2.559]	4 x ∅9[0.354]	35.9 [1.413]	1.5 [3.31]
42.4	16	38.3 [1.508]	95 [3.74]	138 [5.433]	10 [0.394]	75 [2.953]	4 x ∅9[0.354]	44.6 [1.756]	1.7 [3.75]
48.3	16	44.3 [1.744]	100 [3.937]	160 [6.299]	10 [0.394]	80 [3.15]	4 x ∅9[0.354]	50.5 [1.988]	2.1 [4.63]
60.3	16	56.1 [2.209]	110 [4.331]	160 [6.299]	12 [0.472]	90 [3.543]	4 x ∅9[0.354]	62.5 [2.461]	3.0 [6.61]
76.1	16	71.3 [2.807]	140 [5.512]	160 [6.299]	14 [0.551]	115 [4.528]	4 x ∅11[0.433]	77.7 [3.059]	4.7 [10.36]
88.9	16	84.1 [3.311]	150 [5.906]	160 [6.299]	14 [0.551]	125 [4.921]	8 x ∅11[0.433]	90.5 [3.563]	5.3 [11.68]
114.3	16	109.1 [4.295]	175 [6.89]	160 [6.299]	16 [0.63]	150 [5.906]	8 x ∅11[0.433]	115.3 [4.539]	7.0 [15.43]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	B R	K	d K	d 2
10	16	14 [0.551]	65 [2.559]	128 [5.039]	10 [0.394]	45 [1.772]	4 x ∅9[0.354]	19.3 [0.76]	1.1 [2.43]
15	16	16 [0.63]	75 [2.953]	128 [5.039]	10 [0.394]	55 [2.165]	4 x ∅9[0.354]	21.3 [0.839]	1.3 [2.87]
20	16	20 [0.787]	80 [3.15]	138 [5.433]	12 [0.472]	60 [2.362]	4 x ∅9[0.354]	25.3 [0.996]	1.4 [3.09]
25	16	26 [1.024]	85 [3.346]	138 [5.433]	12 [0.472]	65 [2.559]	4 x ∅9[0.354]	32.3 [1.272]	1.5 [3.31]
32	16	32 [1.26]	95 [3.74]	138 [5.433]	12 [0.472]	75 [2.953]	4 x ∅9[0.354]	38.3 [1.508]	1.8 [3.97]
40	16	38 [1.496]	100 [3.937]	166 [6.535]	12 [0.472]	80 [3.15]	4 x ∅9[0.354]	44.3 [1.744]	2.6 [5.73]
50	16	50 [1.969]	110 [4.331]	166 [6.535]	14 [0.551]	90 [3.543]	4 x ∅9[0.354]	56.3 [2.217]	3.2 [7.05]
65	16	66 [2.598]	140 [5.512]	166 [6.535]	16 [0.63]	115 [4.528]	4 x ∅11[0.433]	72.3 [2.846]	4.7 [10.36]
80	16	81 [3.19]	150 [5.906]	166 [6.535]	16 [0.63]	125 [4.921]	8 x ∅11[0.433]	87.3 [3.437]	5.9 [13.01]
100	16	100 [3.937]	175 [6.89]	166 [6.535]	18 [0.709]	150 [5.906]	8 x ∅11[0.433]	106.3 [4.185]	7.8 [17.2]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	B R	K	d K	d 2
17.2	16	14 [0.551]	65 [2.559]	128 [5.039]	10 [0.394]	45 [1.772]	4 x ∅9[0.354]	19.3 [0.76]	1.1 [2.43]
21.3	16	18 [0.709]	75 [2.953]	138 [5.433]	10 [0.394]	55 [2.165]	4 x ∅9[0.354]	23.4 [0.921]	1.3 [2.87]
26.9	16	23.6 [0.929]	80 [3.15]	138 [5.433]	12 [0.472]	60 [2.362]	4 x ∅9[0.354]	29 [1.142]	1.4 [3.09]
33.7	16	29.6 [1.165]	85 [3.346]	138 [5.433]	12 [0.472]	65 [2.559]	4 x ∅9[0.354]	36 [1.417]	1.5 [3.31]
42.4	16	38.3 [1.508]	95 [3.74]	138 [5.433]	12 [0.472]	75 [2.953]	4 x ∅9[0.354]	44.7 [1.76]	1.7 [3.75]
48.3	16	44.3 [1.744]	100 [3.937]	166 [6.535]	12 [0.472]	80 [3.15]	4 x ∅9[0.354]	50.6 [1.992]	2.1 [4.63]
60.3	16	56.1 [2.209]	110 [4.331]	166 [6.535]	14 [0.551]	90 [3.543]	4 x ∅9[0.354]	62.6 [2.465]	3.0 [6.61]
76.1	16	71.3 [2.807]	140 [5.512]	166 [6.535]	16 [0.63]	115 [4.528]	4 x ∅11[0.433]	77.8 [3.063]	4.7 [10.36]
88.9	16	84.1 [3.311]	150 [5.906]	166 [6.535]	16 [0.63]	125 [4.921]	8 x ∅11[0.433]	90.6 [3.567]	5.3 [11.68]
114.3	16	109.1 [4.295]	175 [6.89]	166 [6.535]	18 [0.709]	150 [5.906]	8 x ∅11[0.433]	115.4 [4.543]	7.0 [15.43]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	G	d 2
15	16	16 [0.63]	34 [1.339]	128 [5.039]	M30 x 1.5	-	0.4 [0.88]
20	16	20 [0.787]	38 [1.496]	138 [5.433]	M36 x 2	25.3 [0.996]	0.5 [1.1]
25	16	26 [1.024]	44 [1.732]	138 [5.433]	M42 x 2	32.3 [1.272]	0.6 [1.32]
32	16	32 [1.26]	52 [2.047]	138 [5.433]	M52 x 2	-	1.1 [2.43]
40	16	38 [1.496]	56 [2.205]	166 [6.535]	M56 x 2	44.3 [1.744]	1.3 [2.87]
50	16	50 [1.969]	68 [2.677]	166 [6.535]	M68 x 2	56.3 [2.217]	1.6 [3.53]
65	16	68 [2.677]	90 [3.543]	166 [6.535]	M90 x 3	-	2.5 [5.51]
80	16	81 [3.189]	100 [3.937]	166 [6.535]	M100 x 3	-	2.7 [5.95]
100	16	100 [3.937]	130 [5.118]	166 [6.535]	M130 x 4	-	6.0 [13.23]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	D	L	G	d 2
21.3	16	18 [0.709]	38 [1.496]	138 [5.433]	M30 x 1.5	-	0.3 [0.66]
26.9	16	23.6 [0.929]	42 [1.654]	138 [5.433]	M36 x 2	29 [1.142]	0.4 [0.88]
33.7	16	29.6 [1.165]	44 [1.732]	138 [5.433]	M42 x 2	36 [1.417]	0.5 [1.1]
42.4	16	38.3 [1.508]	58 [2.283]	138 [5.433]	M52 x 2	-	0.7 [1.54]
48.3	16	44.3 [1.744]	62 [2.441]	166 [6.535]	M56 x 2	50.6 [1.992]	0.8 [1.76]
60.3	16	56.1 [2.209]	74 [2.913]	166 [6.535]	M68 x 2	62.6 [2.465]	0.9 [1.98]
76.1	16	71.3 [2.807]	90 [3.543]	166 [6.535]	M90 x 3	-	2.0 [4.41]
88.9	16	84.1 [3.311]	100 [3.937]	166 [6.535]	M100 x 3	-	2.2 [4.85]
114.3	16	109.1 [4.295]	130 [5.118]	166 [6.535]	M130 x 4	-	4.0 [8.82]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	L	G	d 3
15	16	16 [0.63]	128 [5.039]	M30 x 1.5	-	0.7 [1.54]
20	16	20 [0.787]	138 [5.433]	M36 x 2	25.2 [0.992]	0.8 [1.76]
25	16	26 [1.024]	138 [5.433]	M42 x 2	32.2 [1.268]	0.9 [1.98]
32	16	32 [1.26]	138 [5.433]	M52 x 2	-	1.4 [3.09]
40	16	38 [1.496]	160 [6.299]	M56 x 2	44.2 [1.740]	1.6 [3.53]
50	16	50 [1.969]	160 [6.299]	M68 x 2	56.2 [2.213]	1.9 [4.19]
65	16	68 [2.677]	160 [6.299]	M90 x 3	-	2.8 [6.17]
80	16	81 [3.189]	160 [6.299]	M100 x 3	-	3 [6.61]
100	16	100 [3.937]	160 [6.299]	M130 x 4	-	6.3 [13.89]

DN	PN	Dimensions in mm[in]	Weight in kg [lb]
Mb	L	G	d 3
21.3	16	18 [0.709]	138 [5.433]	M30 x 1.5	-	0.6 [1.32]
26.9	16	23.6 [0.929]	138 [5.433]	M36 x 2	28.9 [1.138]	0.7 [1.54]
33.7	16	29.6 [1.165]	138 [5.433]	M42 x 2	35.9 [1.413]	0.8 [1.76]
42.4	16	38.3 [1.508]	138 [5.433]	M52 x 2	-	1 [2.2]
48.3	16	44.3 [1.744]	160 [6.299]	M56 x 2	50.5 [1.988]	1.1 [2.43]
60.3	16	56.1 [2.209]	160 [6.299]	M68 x 2	62.5 [2.461]	1.2 [2.65]
76.1	16	71.3 [2.807]	160 [6.299]	M90 x 3	-	2.3 [5.07]
88.9	16	84.1 [3.311]	160 [6.299]	M100 x 3	-	2.5 [5.51]
114.3	16	109.1 [4.295]	160 [6.299]	M130 x 4	-	4.3 [9.48]

Material	Unified numbering system (UNS)
Stainless steel 316L (1.4404 or 1.4435)	S31603
Stainless steel 904L (1.4539)	N08904
Stainless steel 321 (1.4541)	S32100
Stainless steel 316Ti (1.4571)	S31635
Stainless steel 1.4466 (urea grade)	S31050
Duplex 2205 (1.4462)	S31803
Superduplex 1.4410	S32750
Tantalum (also lining)	R05200
Hastelloy C276 (2.4819)	N01276
Hastelloy C22 (2.4602)	N06022
Inconel 600 (2.4816)	N06600
Incoloy 825 (2.4858)	N08825
Inconel 625 (2.485)	N06625
Monel 400 (2.4360)	N04400
Nickel 200 (2.4066)	N02200
Nickel 201 (2.4068)	N02201
Titanium 3.7035 (class 2)	R50400
Titanium 3.7235 (class 7)	R52400
Zirconium GR702	R60702

Designation	Identi- fication number	Solidi- fication point	Boiling/ degradation point	Density at 25 °C	Kin.Viscosity at 25 °C	Remark
KN	°C	°C	g/cm³	cSt
Silicone oil	2	-45	+300	0.96	54.5	Universal application
Glycerine	7	-35	+240	1.26	759.6	FDA 21 CFR 182.1320
Silicone oil	17	-90	+200	0.92	4.4	Low temperatures
Halocarbon	21	-60	+175	1.89	10.6	Oxygen 1) and chlorine
Methylcyclopentane	30	-130	+60	0.74	0.7	For very low temperatures
High-temperature silicone oil	32	-25	+400	1.06	47.1	For high temperatures
Neobee® M-20	59	-35	+260	0.92	10.0	FDA 21 CFR 172.856, 21 CFR 174.5
DI water	64	+4	+85	1.00	0.9	For ultrapure media
Silicone oil	68	-75	+250	0.93	10.3
DI water/propanol mixture	75	-30	+60	0.92	3.6	For ultrapure media
Medicinal white mineral oil	92	-15	+260	0.85	45.3	FDA 21 CFR 172.878, 21 CFR 178.3620(a); USP, EP, SP

Maximum temperature	Maximum oxygen pressure
to 60 °C	50 bar
> 60 °C to 100 °C	30 bar
> 100 °C to 175 °C	25 bar
