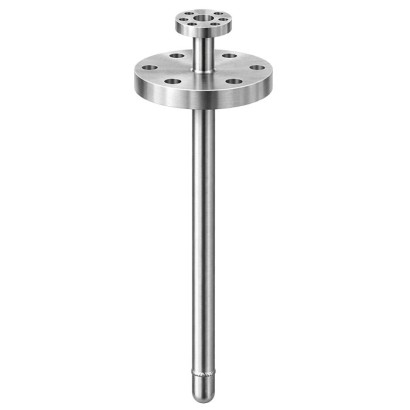

צינור הגנה למדחומים מרובי נקודות עם אוגן
תיאור
כל צינור הגנה הוא רכיב חשוב במיקום מדידת הטמפרטורה. הוא משמש להפרדת התהליך מהסביבה, ובכך להגן על הסביבה ועל אנשי התפעול, ולהרחיק מדיה אגרסיבית, לחצים גבוהים וזרימות גבוהות מהחיישן הטמפרטורה עצמו; בכך מאפשרים להחליף את המדחום במהלך העבודה.
בהתבסס על תחומי יישום כמעט בלתי מוגבלים, קיימים מספר רב של גרסאות, כגון תכנוני צינור הגנה או חומרים. סוג חיבור התהליך ושיטת הייצור הבסיסית הם קריטריוני בידול תכנוניים חשובים.
תכונות מיוחדות
- אורך ומידות גמישים
- מגוון רחב של חומרים
- מעטפת בידוד משנית בהרכבה עם מדחומי חום מתאימים
- טבעות הרמה (על פי בקשה)
שאלות ותשובות
אילו חומרים זמינים לצינור ההגנה?
Stainless steel 316, 316L, 304, 310, A105/A106, Alloy 600 ו-Alloy X.
אילו חיבורי תהליך קיימים?
חיבורי חוט 1 NPT, 1 ½ NPT, 2 NPT ו-3 NPT, או אוגן לפי ASME B16.5, EN 1092-1 או DIN 2527; ניתן לספק אוגן גם לפי דרישת הלקוח.
אילו תעודות איכות ניתן לקבל עם המוצר?
דוח בדיקה 2.2 לפי EN 10204 או תעודת בדיקה 3.1 לפי EN 10204.
האם ה-TW95 מתאים לסביבות עם סיכון פיצוץ?
הנתונים שסופקו אינם כוללים אישור אקספלוזיה (Ex) עבור דגם זה.
מה מייחד את ה-TW95 בהשוואה לצינורות הגנה אחרים?
ה-TW95 מיועד במיוחד למדחומים מרובי נקודות עם חיבור אוגן, לעומסים נמוכים ובינוניים בצד התהליך, ומאפשר מכל משני (secondary containment) בהרכבה עם מדחומים מתאימים.
האם ניתן להזמין את הצינור באורך או במידות מותאמות?
כן — ה-TW95 מוצע באורך ובמידות משתנים, וכן עם טבעות הרמה על פי בקשה.
| דגם | TW95 |
| תת-קטגוריה | Protection tube |
| חיבור תהליך | 1 NPT1 ½ NPT2 NPT3 NPTConnection flange to customer specificationASME B16.5EN 1092-1DIN 2527Flange per ASME B16.5Flange per EN 1092-1Flange per DIN 2527 |
| טמפ׳ תהליך | ≤ +1000 °C |
| חומר תרמופור | Stainless steel 316, Stainless steel 316L, Stainless steel 304, Stainless steel 310, A105/A106, Alloy 600, Alloy X |
| תקנים | 2.2 test report per EN 102043.1 inspection certificate per EN 10204EN 10204 2.2EN 10204 3.1 |
| תרמופור | כן |
| צורת תרמופור | fabricated |
| שפות גיליון נתונים | EN |
| Nominal pipe size | Flange size | |||
|---|---|---|---|---|
| 1" | 1 ½" | 2" | 3" | |
| 1" | x | x | x | x |
| 1 ½" | - | x | x | x |
| 2" | - | - | x | x |
| 3" | - | - | - | x |
| Nominal pipe size | Sched. 40/Std. | Sched. 80/XS | Sched. 160 | XXS |
|---|---|---|---|---|
| 1" | 33.4 x 3.38 mm [1.315 x 0.133"] | 33.4 x 4.55 mm [1.315 x 0.179"] | 33.4 x 6.35 mm [1.315 x 0.25"] | 33.4 x 9.09 mm [1.315 x 0.358"] |
| 1 ½" | 48.3 x 3.68 mm [1.9 x 0.145"] | 48.3 x 5.08 [1.9 x 0.200"] | 48.3 x 7.14 mm [1.9 x 0.281"] | 48.3 x 10.16 mm [1.9 x 0.4"] |
| 2" | 60.3 x 3.91 mm [2.375 x 0.154"] | 60.3 x 5.54 mm [2.375 x 0.218"] | 60.3 x 8.74 mm [2.375 x 0.344"] | 60.3 x 11.07 mm [2.375 x 0.436"] |
| 3" | 88.9 x 5.49 mm [3.5 x 0.216"] | 88.9 x 7.62 mm [3.5 x 0.3"] | 88.9 x 11.13 mm [3.5 x 0.438"] | 88.9 x 15.24 mm [3.5 x 0.6"] |
| Max. process temperature, process pressure | ||
|---|---|---|
| Protection tube design | ■ Dimensions ■ Material ■ Coating | |
| Process conditions | ■ Flow rate ■ Medium density ■ Pressure | |
| Temperatures | ■ Process ■ Connection geometry (flange) ■ Neck tube | |
| Wake frequency calculation (on request) | The design of individual protection tubes of the model TW95 is carried out in the case of an order for a charge in accordance with the customer require - ments and the applicable national or international standards. On the basis of the operating conditions to be defined by the user, the design requirements |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts) |
|---|
הצגת הכול (6)
| DN | Sched. 40/Std. 4 5 | Sched. 80/XS 6 | Sched. 160 8 | XXS 9 10 |
|---|---|---|---|---|
| 1" | 2.5 kg/m [1.7 lb/ft] | 3.3 kg/m [2.2 lb/ft] | 4.3 kg/m [2.9 lb/ft] | 5.5 kg/m [3.7 lb/ft] |
| 1 ½" | 4.1 kg/m [2.9 lb/ft] | 5.4 kg/m [3.6 lb/ft] | 7.3 kg/m [4.9 lb/ft] | 9.6 kg/m [6.5 lb/ft] |
| 2" | 5.5 kg/m [3.7 lb/ft] | 7.5 kg/m [5.1 lb/ft] | 11.2 kg/m [7.6 lb/ft] | 13.5 kg/m [9.1 lb/ft] |
| 3" | 11.4 kg/m [7.7 lb/ft] | 15.3 kg/m [10.3 lb/ft] | 21.4 kg/m [14.4 lb/ft] | 27.8 kg/m [18.7 lb/ft] |
| PN in lbs | 1" | 1.5" | 2" | 3" |
|---|---|---|---|---|
| Class 150 | 0.9 kg [1.9 lb] | 1.6 kg [3.4 lb] | 2.5 kg [5.3 lb] | 5.1 kg [11.2 lb] |
| Class 300 | 1.5 kg [3.1 lb] | 2.7 kg [5.9 lb] | 3.2 kg [7 lb] | 6.9 kg [15.2 lb] |
| Class 600 | 1.6 kg [3.5 lb] | 3.3 kg [7.2 lb] | 4.2 kg [9.1 lb] | 8.5 kg [18.6 lb] |
| Class 900 | 3.6 kg [7.9 lb] | 5.8 kg [12.7 lb] | 10.5 kg [23.1 lb] | 13.1 kg [28.9 lb] |
| Class 1500 | 3.6 kg [7.9 lb] | 5.8 kg [12.7 lb] | 10.5 kg [23.1 lb] | 19.5 kg [43 lb] |
| Class 2500 | 5 kg [10.9 lb] | 10.5 kg [22.9 lb] | 15.6 kg [34.4 lb] | 35 kg [76.7 lb] |
