THM10

במלאי WIKA

WIKA · מדידת לחץ · משפחה THM

מדחום דו-מתכתי עם שעון Eco

Name: מדחום דו-מתכתי עם שעון Eco
Brand: WIKA
SKU: THM10
Price: 31.46 EUR
Availability: BackOrder

למדידת לחץ וטמפרטורה

טווח

0…10 bar

דיוק

2.5

הגנה

IP31

CRN

מחיר

החל מ-‏31 ‏€

לאישור בעת ההזמנה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

הדגם THM10 תרמומנומטר משלב מדידת לחץ וטמפרטורה במכשיר אחד. הדבר מאפשר שליטה בשני המשתנים הנמדדים באותו מיקום מדידה יחיד. רכיבי המדידה המובנים

- צינור בורדון וסליל דו-מתכתי - מספקים תוצאות מדידה אמינות.

באמצעות שסתום ניתוק אטימה עצמית, ניתן לפרק את מכשיר המדידה בכל עת וללא צורך לרוקן תחילה את מעגל החימום. התרמומנומטר הדו-מתכתי מסופק עם שסתום ניתוק כסטנדרט. WIKA מייצרת ומסמכת מכשיר זה בהתאם לתקנים EN 837-1 ו-EN 13190.

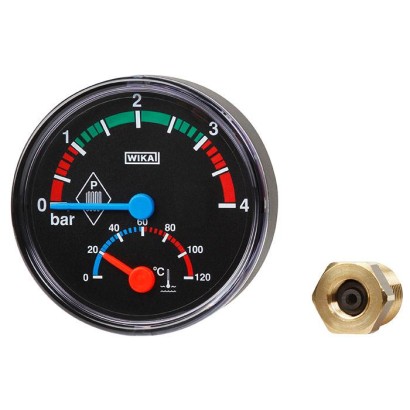

איור משמאל: THM10.063, חיבור תחתון

איור מימין: שסתום ניתוק

תכונות מיוחדות

תצוגה משולבת של לחץ וטמפרטורה
טווחי סקאלה עד 0 ... 10 bar [0 ... 150 psi] ו-0 ... 120 °C [32 ... 248 °F]
שסתום סגירה כלול באספקה

שאלות ותשובות

מהו טווח המדידה של הלחץ בדגם THM10?

המכשיר זמין בטווחי לחץ של 0 ... 4 bar, 0 ... 6 bar ו-0 ... 10 bar (וכן 0 ... 0.4 MPa, 0 ... 0.6 MPa, 0 ... 1.0 MPa ו-0 ... 60 psi, 0 ... 100 psi, 0 ... 150 psi).

מהי מחלקת הדיוק של המכשיר?

מחלקת הדיוק היא 2.5 בהתאם לתקן EN 837-1.

אילו חיבורי תהליך זמינים?

המכשיר מוצע עם הברג זכר מסוג G ¼ B, R ¼ או ¼ NPT.

מהם טווחי הטמפרטורה המותרים?

טמפרטורת הסביבה: ‎-20 … +60 °C; טמפרטורת התהליך: ‎-20 … +80 °C.

מהי דרגת ההגנה מפני חדירה?

דרגת ההגנה היא IP31.

מה מבדיל את ה-THM10 ממדי לחץ רגילים?

ה-THM10 משלב מדידת לחץ וטמפרטורה במכשיר אחד עם תצוגה משולבת, ומסופק עם שסתום ניתוק אטימה עצמית המאפשר פירוק ללא ריקון מעגל החימום.

האם המכשיר מתאים לשימוש באזורים עם סיכון פיצוץ?

לא נמסר אישור סיכון פיצוץ עבור דגם זה; האישור המופיע בנתונים הוא CRN.

מהם החומרים של המעטפת והחלקים במגע עם המדיום?

המעטפת עשויה פלסטיק, והחלקים במגע עם המדיום עשויים סגסוגת נחושת.

תצורה · צעד אחר צעד

הרכיבו THM10 לפי המשימה

המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.

שלב 1 מתוך 3

מבנה התצורה· לחצו על מקטע מודגש כדי לעבור לפרמטר התואם

063 mm080 mm

The scale range of a pressure gauge defines the scale start value and full scale value of the scale printed on the dial of the pressure gauge. The correct scale range depends on the process pressure of the respective application and the process conditions. There are predefined standard scale ranges for pressure gauges in accordance with European and American standards. For special display ranges, please contact WIKA support. Ideally, the process pressure of the application should be approx. 2/3 of the full scale value of the pressure gauge. Example: For a process pressure of 40 bar, for example, a pressure gauge with a scale range of 0 to 60 bar would therefore be recommended.

בחרו תחילה את הפרמטרים הקודמים.

0...4 bar0...6 bar0...10 bar

התצורה שלכם

קוטר נקוב—
טווח סקלָה—
טווח סקלָה0 °C ... 120 °C
שסתום סגירהShut-off valve G1/4 x 1/2-ISO7
חיבור תהליך WN02.062G1/4B
מיקום המחבר—
הגדר / גרור מחווןwithout
לוגו הלקוח שמתחיל בwithout
לוגוwithout
תעודותwithout

AI ייעץ לפי פרמטרים

סיימו את התצורה

בחרו את כל האפשרויות כדי לשלוח בקשה.

שלחו בקשה

זיהוי

דגם	THM10
סדרה	THM
תת-קטגוריה	Bimetal thermomanometer

טווח מדידה

טווח לחץ

0…4 bar · 0…6 bar · 0…10 bar · 0…0.4 MPa · 0…0.6 MPa · 0…1 MPa · 0…60 psi · 0…100 psi · 0…150 psi

דיוק מדידה

מחלקת דיוק	2.5
תקן דיוק	EN 837-1

תנאי תהליך

חיבור תהליך	G ¼ BR ¼¼ NPTG 1/4 B, male threadR 1/4, male thread1/4 NPT, male thread
טמפ׳ תהליך	−20…+80 °C

חומרים

חומר מארז	Plastic
חומר חלקים רטובים	Copper alloy

סביבת הפעלה

טמפ׳ סביבה	−20…+60 °C
דרגת הגנה IP	IP31
משקל	0.117 kg

תקנים ואישורים

תקנים

CRN

פרטים נוספים

קוטר חוגה	63 mm
שפות גיליון נתונים	EN

טבלאות מגיליון הנתונים

Logo	Description	Country
-	CRN Safety (e.g. electr.	Canada

Logo	Description	Country
	PAC Kazakhstan Metrology, measurement technology	Kazakhstan
-	MChS Permission for commissioning	Kazakhstan
-	PAC Ukraine Metrology, measurement technology	Ukraine

NS	G	Dimensions in mm[in]
		h ±1 [0.04]	S3	a	b1 ±0.5 [0.02]	D	SW
63 [2 ½"]	Abmessungen in mm Dimensions in mm G¼B,¼NPT,R¼	[inch] [inch] 51.1 [2.01]	13.0 [0.51]	9.6 [0.38]	27.6 [1.09]	62.6 [2.46]	14 [0.55]
D 80 [3"]	a b1 ± 0,5 G¼B,¼NPT,R¼	h ± 1 62.6 [2.46]	SW 13.0 [0.51]	9.6 [0.38]	28.8 [1.13]	79.0 [3.11]	14 [0.55]

[2.50] 62 [2.44] NS	27,6 [1.09] 51,1 [2.01] Weight
[3.15] 79 [3.11] 63 [2½ " ]	28,8 [1.13] 62,6 [2.46] 0.117 kg [0.258 lb]
80 [3']	0.137 kg [0.302 lb]

הצגת הכול (10)

NS	G	Dimensions in mm[in]
		b ±0.5 [0.02]	b2 ±1 [0.04]	S3	D	SW
63 [2 ½"]	G¼B,¼NPT,R¼ Abmessungen in mm [inch]	26.5 [1.04]	45 [1.77]	13 [0.51]	62 [2.44]	14 [0.55]
80 [3"]	G¼B,¼NPT,R¼ Dimensions in mm [inch]	28.8 [1.13]	46.8 [1.84]	13 [0.51]	79 [3.11]	14 [0.55]

NS [3.15] 79 [3.11]	Weight in kg [lb] 13 [0.51] 14
63 [2 ½"] [2.50] 62 [2.44] [3.15] 79 [3.11]	0.122 kg [0.269 lb]
80 [3"]	0.14 kg [0.309 lb]

NS	G	Dimensions in mm[in]
		h ±1 [0.04]	S3	b1 ±0.5 [0.02]	D	SW
in mm [inch] 63 [2 ½"]	G G½B,M20x1.5	NG h ± 1 70,1 [2.75]	16 [0.63]	27.6 [1.09]	62 [2.44]	14 [0.55]
in mm [inch] b1 ± 0,5	½NPT,R½	NS h [ ± 0.04] [2.50] 70,1 [2.75] 67.6 [2.66]	16 [0.63]	27.6 [1.09]	79.0 [3.11]	14 [0.55]
b1 [ ± 0.02] 80 [3']	SW G1/2B G½B,M20x1.5	[3.15] 84,1 [3.31] 84.1 [3.31]	16 [0.63]	28.8 [1.13]	62 [2.44]	14 [0.55]
27,6	1/2 NPT ½NPT,R½	[2.50] 67,6 [2.66] 81.6 [3.21]	16 [0.63]	28.8 [1.13]	79.0 [3.11]	14 [0.55]

NS	Weight
63 [2½ " ]	0.172 kg [0.379 lb]
80 [3']	0.192 kg [0.423 lb]

NS	G	Dimensions in mm[in]
		b ±0.5 [0.02]	b2 ±1 [0.04]	S3	D	SW
63 [2 ½"]	G½B,M20x1.5	26.5 [1.04]	66.5 [2.62]	16 [0.63]	62 [2.44]	22 [0.87]
in mm [inch]	½NPT,R½	26.5 [1.04] NG b2	64 [2.52]	16 [0.63]	62 [2.44]	22 [0.87]
80 [3 " ] mm [inch]	G½B,M20x1.5 G	28.8 [1.13] NS b2 [ ±	68.2 [2.69] S3	16 [0.63]	79 [3.11]	22 [0.87]
b ± 0,5	½NPT,R½	28.8 [1.13] 63 [2.50] 66,5	65.7 [2.59]	16 [0.63]	79 [3.11]	22 [0.87]

NS 28,8	Weight in kg [lb] 63 [2.50] 66,5 [2.62]
63 [2 ½"] [1.13]	0.177 kg [0.39 lb] 80 [3.15] 68,2 [2.69]
80 [3"]	0.195 kg [0.43 lb]

כל הווריאציות · טבלת מק״טים

12 מק״טים סטנדרטיים של משפחת THM

אם ידוע הקוד — בחרו ישירות. אם לא — השתמשו בתצורה במצב «01».

מלאי:

SKUתצורהמחירמלאיפעולה

THM10C-BG340C1F-1B013B-AJZZ-11ZZZZZ-ZZZNominal size: C · Scale range: BG340 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10C-BG340C1F-1B013U-AJZZ-11ZZZZZ-ZZZNominal size: C · Scale range: BG340 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10C-BG360C1F-1B013B-AJZZ-21ZZZZZ-ZZZNominal size: C · Scale range: BG360 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10C-BG360C1F-1B013U-AJZZ-21ZZZZZ-ZZZNominal size: C · Scale range: BG360 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10C-BG410C1F-1B013B-AJZZ-31ZZZZZ-ZZZNominal size: C · Scale range: BG410 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10C-BG410C1F-1B013U-AJZZ-31ZZZZZ-ZZZNominal size: C · Scale range: BG410 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10D-BG340C1F-1B013B-AJZZ-11ZZZZZ-ZZZNominal size: D · Scale range: BG340 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10D-BG340C1F-1B013U-AJZZ-11ZZZZZ-ZZZNominal size: D · Scale range: BG340 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10D-BG360C1F-1B013B-AJZZ-21ZZZZZ-ZZZNominal size: D · Scale range: BG360 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10D-BG360C1F-1B013U-AJZZ-21ZZZZZ-ZZZNominal size: D · Scale range: BG360 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10D-BG410C1F-1B013B-AJZZ-31ZZZZZ-ZZZNominal size: D · Scale range: BG410 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

THM10D-BG410C1F-1B013U-AJZZ-31ZZZZZ-ZZZNominal size: D · Scale range: BG410 · Scale range: C1F+ 7 נוספיםלפי דרישהבהזמנהבקשה →

מוצגים 12 מתוך 12. מחיר לפי דרישה — מהנדס יחשב עבור התצורה שלכם.
