מדחום רב-נקודות גמיש לבארות צנרת
תיאור
מדחומים מרובי נקודות משמשים לעיתים קרובות למדידת פרופילי טמפרטורה בכורים או במאגני דלק, או לגילוי מה שמכונה "נקודות חמות".

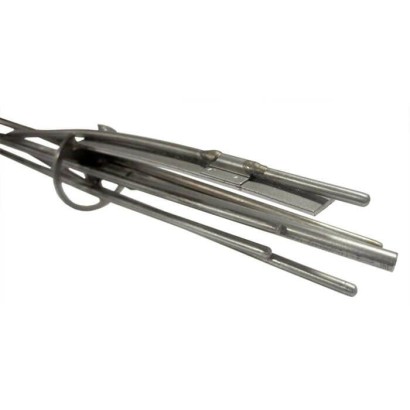

כדי להשיג זמני תגובה מהירים, נקודות המדידה הבודדות נלחצות באמצעות קפיצי לחץ אל הצד הפנימי של בית הקידוח (pipewell) היוצר יחידה אחת עם המדחום, או שיכול, באופן אידיאלי, להיות רכיב קיים שכבר מותקן בכור. מסופי חיבור או משדרי טמפרטורה ממוקמים בבית החיבור, שהוא רכיב של המדחום המרובה-נקודות או שניתן להרכיבו בנפרד, למשל על קיר או על צנרת.
ה-Tx96-O הוא פתרון מוצר ייחודי המציע אמינות, שימושיות ובטיחות מעולות. תכנון Flex-O™ שיפר באופן משמעותי את המדע של מדידת טמפרטורת הכור. הוא מאפשר מדידת טמפרטורה ברמות שונות לאורך הכור באמצעות שימוש במספר נקודות מדידה; והוא עושה זאת תוך שהוא מציע תכונת גמישות שמאפשרת התקנה
תכונות מיוחדות
- התקנה גמישה
- מעטפת בידוד משנית (secondary containment)
- ניתן להחלפה
שאלות ותשובות
לאילו יישומים מתאים המדחום Tx96-O?
המדחום מיועד למדידת פרופילי טמפרטורה וזיהוי "נקודות חמות" בכורים, וכן לשימוש במאגני דלק ובתעשייה הכימית והפטרוכימית.
מהו עקרון הפעולה של נקודות המדידה?
נקודות המדידה הבודדות נלחצות באמצעות קפיצי לחץ אל הצד הפנימי של בית הקידוח (pipewell), מה שמבטיח זמני תגובה מהירים ויצירת יחידה אחת עם המדחום.
האם ניתן להתקין את המדחום בבית קידוח קיים?
כן, בית הקידוח יכול להיות רכיב קיים שכבר מותקן בכור, והתכנון הגמיש מאפשר התקנה במקרה כזה.
מאילו חומרים עשוי בית המדידה?
בית המדידה עשוי מ-Stainless steel 316, Stainless steel 316L, סגסוגות מיוחדות או פלדות פחמן, בצורת fabricated.
אילו חיבורי תהליך זמינים?
פלנג'ות לפי כל התקנים הלאומיים והבינלאומיים המרכזיים, חיבורים מוברגים עם הברגה זכרית או נקבית לפי דרישות הלקוח, אטימת secondary containment/seal ומחבר seal clamp.
מה מייחד את ה-Tx96-O מבין מדחומים רב-נקודתיים אחרים?
הוא מציע התקנה גמישה, מכל משני (secondary containment) לבטיחות מוגברת ויכולת החלפה של הרכיבים.
האם יש למדחום אישורים לאזורים מסוכנים (Ex)?
בנתונים שסופקו לא צוינו אישורי אזורים מסוכנים עבור דגם זה.
| סדרה | Tx96-O |
| תת-קטגוריה | Multipoint thermometer |
| חיבור תהליך | Flanges of all major national and international standardsThreaded connections with male or female threads to customer specificationsSecondary containment/sealSeal clamp connector |
| חומר גשש | Stainless steel 316L, Stainless steel 316 |
| חומר תרמופור | Stainless steel 316, Stainless steel 316L, Special alloys, Carbon steels |
| תרמופור | כן |
| צורת תרמופור | fabricated |
| שפות גיליון נתונים | EN |
| Standards | Flange design |
|---|---|
| ASME B16.5 | Nominal width: 2 ... 4" Pressure rating: class 150 ... 2,500 |
| EN 1092-1/DIN 2527 | Nominal width:DN 50 ...DN 200 Pressure rating:PN 16 ...PN 100 |
