WIKA · מדידת טמפרטורה · משפחה T15
משדר טמפרטורה דיגיטלי
עבור חיישני התנגדות, גרסה להרכבה על ראש ועל מסילה
טווח
-200…850 °C
יציאה
4-20mA
דיוק
< 0.2 K / 0.1 %
הגנה
IP00
CERoHSREACHEACATEXIECExFMCSAPESOPAC KazakhstanPAC UzbekistanEx ec IIC T6 ... T4 Gc XEx ia IIIC T135 °C DaII 1G Ex ia IIC T6 ... T4 GaEx ia IIC T6 ... T4 GaEx ic IIC T6 ... T4 Gc XII 3G Ex ic IIC T6 ... T4 Gc X0 Ex ia IIC T4/T5/T61 Ex ib IIC T4/T5/T62 Ex ic IIC T4/T5/T6DIP A20 Ta 135 °CDIP A21 Ta 135 °C2 Ex ec IIC T4/T5/T6II 1D Ex ia IIIC T135 °C DaEx ia IIC/IIB/IIAEx ic IIC/IIB/IIAEx ec IIC/IIB/IIAZone 1 gas 1 Ex ib IIC T4/T5/T6Zone 2 gas 2 Ex ic IIC T4/T5/T6Zone 20 dust DIP A20 Ta 135 °CZone 21 dust DIP A21 Ta 135 °C
מחיר
החל מ-148 €
לאישור בעת ההזמנה
תיאור
משדרי טמפרטורה אלה מיועדים לשימוש אוניברסלי בבניית מפעלים ומכונות, וכן בתעשיית התהליכים. הם מציעים דיוק גבוה והגנה מצוינת מפני השפעות אלקטרומגנטיות (EMI). באמצעות תוכנת התצורה WIKAsoftTT ויחידת התכנות מדגם PU-548, ניתן לפרמטר את משדרי הטמפרטורה מדגם T15 בקלות, במהירות ובתצוגה ברורה.
בנוסף לבחירת סוג החיישן וטווח המדידה, התוכנה מאפשרת לשמור פעולת איתות שגיאה, דיכוי (damping), מספר תיאורי נקודות מדידה והתאמה לתהליך. יתרה מכך, תוכנת WIKAsoftTT מציעה פונקציונליות של רישום קו, שבה ניתן להציג את פרופיל הטמפרטורה של החיישן המחובר ל-T15.
למשדר מדגם T15 יש גם מגוון יכולות פיקוח
לאישורים, ראה Seite 7

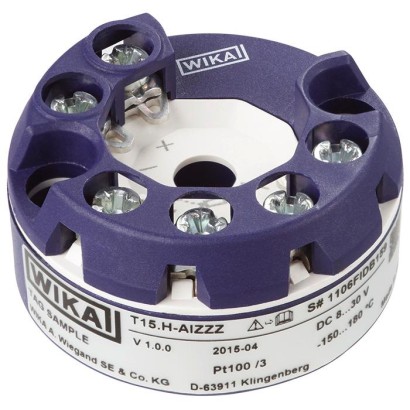

איור משמאל: גרסה להרכבה על ראש, דגם T15.H
איור מימין: גרסה להרכבה על מסילה, דגם T15.R
כגון ניטור התנגדות חוט החיישן וזיהוי שבירת חיישן בהתאם ל-NAMUR NE89 וכן ניטור של טווח המדידה. בנוסף, למשדרים אלה יש פונקציונליות מקיפה של ניטור עצמי מחזורי.
תכונות מיוחדות
- לחיבור חיישני Pt100 ו-Pt1000 בחיבור 2, 3 או 4 חוטים
- לחיבור שרשראות Reed במעגל פוטנציומטר
- פרמטור באמצעות תוכנת ההגדרה WIKAsoft-TT וחיבור חשמלי באמצעות מחבר מהיר magWIK
- מסופי חיבור נגישים גם מבחוץ
- דיוק < 0.2 K (< 0.36 °F) / 0.1 %
שאלות ותשובות
מהו טווח המדידה של ה-T15.H?
המשדר תומך בטווח מדידה של -200 … +850 °C, בהתאם לחיישן המחובר.
אילו חיישנים ניתן לחבר למשדר?
חיישני Pt100 ו-Pt1000 לפי IEC 60751 בחיבור 2-, 3- או 4-חוטי, וכן שרשראות reed במעגל פוטנציומטר.
מהי דיוק המדידה?
הדיוק הוא < 0.2 K (< 0.36 °F) / 0.1 %.
מהו אות הפלט ואספקת החשמל?
אות הפלט הוא 4-20mA, ואספקת החשמל היא DC 8 … 35 V.
מהן טמפרטורות הסביבה המותרות?
המשדר פועל בטמפרטורות סביבה של -40 … +85 °C.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP00 — המשדר מיועד להרכבה בתוך תיבת חיבורים או ראש חיישן מוגן.
אילו אישורי אזורים מסוכנים קיימים?
הדגם כולל אישורי ATEX, IECEx, FM, CSA, PESO, EAC, PAC Kazakhstan ו-PAC Uzbekistan, בין היתר Ex ia IIC T6 … T4 Ga, Ex ec IIC T6 … T4 Gc X ו-Class I, division 1 or 2, groups A/B/C/D, T6 … T4.
מה מבדיל את T15.H מדגמים אחרים במשפחה?
T15.H הוא הגרסה להרכבה על ראש החיישן; המשפחה כוללת גם גרסה להרכבה על מסילה (T15.R).
תצורה · צעד אחר צעד
הרכיבו T15 לפי המשימה
המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.
שלב 1 מתוך 4
התצורה שלכם
- עיצובHead
- הגנה מפני פיצוץATEX/IECEx
- סוג הגנת הצתהEx ia
- הגנה מפני פיצוץ 1.אישורים נוספיםWithout
- הגנה מפני פיצוץ 2.אישורים נוספיםWithout
- משדר טמפרטורת סביבה מותרתStandard -40...85°C
- תצורה—
- חיישן תצורהPt100
- תצורת קלט—
- יחידה°C
- ערך התחלה של טווח המדידה - סימןPlus (incl. 0)
- ערך התחלה של טווח המדידה0
- ערך קצה של טווח המדידה - סימןPlus (incl. 0)
- ערך הקצה של טווח המדידה—
- שידור משדר של שגיאה—
- פרוטוקול תצורהWithout
- מחבריםWithout
- תעודותWithout
AI ייעץ לפי פרמטרים
סיימו את התצורה
בחרו את כל האפשרויות כדי לשלוח בקשה.
זיהוי
| דגם | T15.H |
| סדרה | T15 |
| תת-קטגוריה | head-mounted |
טווח מדידה
| טווח טמפרטורה | −200…+850 °C |
דיוק מדידה
| מחלקת דיוק | < 0.2 K / 0.1 % |
מאפיינים חשמליים
| אות יציאה | 4-20mA |
| הזנה | DC 8 … 35 V |
| חיבור חשמלי | Cable |
סביבת הפעלה
| טמפ׳ סביבה | −40…+85 °C |
| דרגת הגנה IP | IP00 |
| משקל | 0.045 kg |
תקנים ואישורים
| תקנים | CERoHSREACHEACATEXIECExFMCSAPESOPAC KazakhstanPAC Uzbekistan |
| הגנת התפוצצות | Ex ec IIC T6 ... T4 Gc XEx ia IIIC T135 °C DaII 1G Ex ia IIC T6 ... T4 GaEx ia IIC T6 ... T4 GaEx ic IIC T6 ... T4 Gc XII 3G Ex ic IIC T6 ... T4 Gc XClass I, division 1 or 2, groups A/B/C/D, T6 ... T4Class I, zone 0 or 1, AEx ia IIC T6 ... T4 GaClass II, division 1 or 2, groups E/F/G, T6 ... T4 / T135 °C, class IIIClass I, zone 20 or 21, Ex ia [ia Da] IIIC T135 °C Da0 Ex ia IIC T4/T5/T61 Ex ib IIC T4/T5/T62 Ex ic IIC T4/T5/T6DIP A20 Ta 135 °CDIP A21 Ta 135 °C2 Ex ec IIC T4/T5/T6II 1D Ex ia IIIC T135 °C DaEx ia IIC/IIB/IIAEx ic IIC/IIB/IIAEx ec IIC/IIB/IIAExi Zone 0 gas II 1G Ex iia IIC T6 ...T4 GaExi Zone 2 gas II 3G Ex ic IIC T6 ...T4 Gc XExi Zone 0 gas Ex iia IIC T6 ...T4 GaZone 2 gas Ex ic IIC T6 ...T4 Gc XZone 20 dust Ex iia IIC T135 °C DaClass I, division 1 or 2, groups A/B/C/D,T6 ...T4 Class I, zone 0 or 1,AEx iia IIC T6 ...T4Exi Zone 0 gas 0 Ex iia IIC T4/T5/T6Zone 1 gas 1 Ex ib IIC T4/T5/T6Zone 2 gas 2 Ex ic IIC T4/T5/T6Zone 20 dust DIP A20 Ta 135 °CZone 21 dust DIP A21 Ta 135 °CExi Zone 0 gas II 1G Ex iia IIC T6 ...T4Ga Zone 20 dust II 1D Ex iia IIC T135 °CDaExe Zone 2 gas Ex ec IIC T6 ...T4Gc XExe Zone 2 gas Ex ec IIC T4/T5/T6 |
פרטים נוספים
| סוג חיישן | Pt100, Pt1000 |
| מחלקת חיישן | IEC 60751 |
| תרמופור | לא |
| שפות גיליון נתונים | EN, DE |
טבלאות מגיליון הנתונים
Basic information
| T15.H head-mounted version | T15.R rail-mounted version | |
|---|---|---|
| Housing | ||
| Material (non-wetted) | PBT plastic, glass-fibre reinforced | Plastic |
| Weight | Approx. 45 g [approx. 1.6 oz] | Approx. 0.2 kg (approx. 7.1 oz) |
| Screwdriver | Cross head ('Pozidrive' tip), size 2 (ISO 8764) | Slotted, 3 x 0.5 mm(ISO 2380) |
| Tightening torque | 0.5Nm | 0.5Nm |
Measuring element
| Sensor type | Max. configurable measuring range | Standard | Min. measuring span (MS) | |
|---|---|---|---|---|
| Resistance sensor | Pt100 | -200 ...+850 °C [-328 ... +1,562 °F] | IEC 60751 | 10 K [50 °F] or |
| Pt1000 | -200 ...+850 °C [-328 ... +1,562 °F] | IEC 60751 | 3.8 Ω(greater value applies) | |
| Potentiometer 1) | Reed chains | 0 ... 100 %(= min. 1 ... max. 50 kΩ) | n.a. | 10 %(= min. 1 kΩ) |
| Measuring current during measurement | Max. 0.2 mA(Pt100/Pt1000) Max. 0.1 mA(reed) | |||
| Connection methods | 1 sensor in 2-, 3-, 4-wire connection | |||
| → For further notes, see 'Assignment of connection terminals' |
Accuracy specifications
| Input and output in accordance with IEC 62828 | ||||
|---|---|---|---|---|
| Input sensor type | Mean temperature coeffi - cient every 10 K ambient temperature deviation from T ref | Measuring deviation at reference conditions 1) in accordance with DIN EN 60770, NE 145 2) | Influence of auxiliary power every 1 V voltage change from U i_ref | Long-term drift per IEC 61298-2 per year |
| Pt100/Pt1000 | ≤ ±(0.1 K + 0.005%MS) | 0.2 K or 0.1 %(greater value applies) MS<200 K: 0.2 K MS>200 K:0.1%ofMS | ±0.005%ofMS | < 0.1%ofMS |
| → For further information, see chart 'Measuring deviation via span' | ||||
| Potentiometer | ≤ ±0.01%ofMS | Relative accuracy:0.2% (R part /R total in %) Absolute accuracy:1% (R part /R total in Ω) | ±0.005%ofMS | < 0.1%ofMS |
| Output signal | ||
|---|---|---|
| Analogue output | Linear to temperature per IEC 60751 | |
| Output limits per NAMUR NE43 | Lower limit 3.8mA | Upper limit 20.5mA |
| Current value for signalling per NAMUR NE43 | Downscale < 3.6 mA(3.5 mA) | Upscale > 20.5 mA(21.5 mA) |
| Voltage supply | ||
| Auxiliary power U B | DC8…35V | |
| Load R A | R A ≤ (U B - 8 V) / 0.0215 A with R A in Ωand U B inV | |
| Ex-relevant connection values | See 'Safety-relevant characteristics (explosion-protected version)' | |
| Factory configuration | ||
| Sensor | Pt100 | |
| Connection method | 3-wire connection | |
| Measuring range | 0 ... 150 °C [32 ... 302 °F] | |
| Error signalling | Downscale | |
| Damping | Off | |
| Monitoring functions | ||
| Sensor break monitoring | Configurable via software Default: downscale | |
| Sensor short-circuit monitoring | Configurable via software Default: downscale | |
| Measuring range monitoring | Monitoring of the set measuring range for upper/lower deviations configurable Standard: deactivated | |
| Drag pointer (internal temperature of the electronics) | Comparative value in relation to the permissible ambient temperature | |
| Time response | ||
| Step response time | < 0.6 s (typical < 0.4 s) 1) | |
| Switch-on time | Max. 3 s | |
| Damping | Configurable between 1 s and 60 s | |
| Warm-up time | After approx. 4 minutes the instrument will function to the specifications (accu - racy) given in the data sheet | |
| Measuring rate | Measured value update | With 2-, 4-wire connection approx. 20/s |
| With 3-wire connection/potentiometer, approx. 5/s |
הצגת הכול (15)
Electrical connection
| Connection type | Cable | |
|---|---|---|
| Wire cross-section | ||
| T15.H head-mounted version | Solid wire | 0.14 ... 2.5 mm² (24 ... 14 AWG) |
| Stranded wire with end splice | 0.14 ... 1.5 mm² (24 ... 16 AWG) | |
| T15.R rail-mounted version | Solid wire | 0.14 ... 2.5 mm² (24 ... 14 AWG) |
| Stranded wire with end splice | 0.14 ... 2.5 mm² (24 ... 14 AWG) | |
| Lead resistance | 3- and 4-wire connection | Max. 50 Ωeach wire |
| 2-wire connection | Configurable Input of the values via WIKAsoft-TT |
| Operating conditions | |
|---|---|
| Ambient temperature range | {-50} -40 ...+85 {+105} °C [{-58} -40 ...+185 {+221} °F] |
| Storage temperature range | -40 ...+85 °C [-40 ...+185 °F] |
| Humidity | |
| Model T15.H per IEC 60068-2-38:2009 | Test max. temperature variation 65 °C [149 °F] / -10 °C [14 °F], 93 %±3%rel - ative humidity (condensation permissible) |
| Model T15.R per IEC 60068-2-30:2005 | Test max. temperature 55 °C [131 °F], 95 %relative humidity (condensation permissible in vertical mounting position) |
| Climate class per IEC 654-1:1993 | Cx (-40 ...+85 °C [-40 ...+185 °F], 5 ... 95 %relative humidity |
| Salt mist per IEC 68-2-52:1996, IEC 60068-2-52:1996 | Severity grade 1 |
| Vibration resistance per IEC 60068-2-6:2008 | Test Fc: 10 ... 2,000 Hz; 10 g, amplitude 0.75 mm(0.03 in) |
| Shock resistance per IEC 68-2-27:2009 | |
| Model T15.H | 100 g / 6 ms |
| Model T15.R | 30 g / 11 ms |
| Free fall per IEC 60721-3-2:1997, DIN EN 60721-3- 2:1998 | Height of fall 1.5 m[4.9 ft] |
| Ingress protection of the complete instrument | |
| Head-mounted version | IP00 (electronics completely potted) |
| Rail-mounted version | IP20 |
| Electromagnetic compatibility 1) per DIN EN 55011:2010, DIN EN 61326-2-3:2013, NAMUR NE21:2012, GL 2012 VI Part 7 | Emission (group 1, class B) and immunity (industrial environment) [HF field, HF cable, ESD, Burst, Surge] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union |
| Logo | Description | Region | |
|---|---|---|---|
| EU declaration of conformity | European Union | ||
| ATEX directive | |||
| Hazardous areas | |||
| - Ex i | Zone 0 gas | II 1G Ex ia IIC T6 ...T4 Ga | |
| Zone 2 gas | II 3G Ex ic IIC T6 ...T4 Gc X | ||
| Zone 20 dust | II 1D Ex ia IIIC T135 °C Da | ||
| - Ex e | Zone 2 gas | II 3G Ex ec IIC T6 ...T4 Gc X | |
| IECEx | International | ||
| Hazardous - Ex i | areas Zone 0 gas | Ex ia IIC T6 ...T4 Ga | |
| Zone 2 gas | Ex ic IIC T6 ...T4 Gc X | ||
| Zone | 20 dust | Ex ia IIIC T135 °C Da | |
| - Ex e | Zone 2 gas | Ex ec IIC T6 ...T4 Gc X | |
| FM | USA | ||
| Hazardous areas Class I, division 1 or 2, groups A/B/C/D, T6 ...T4 | |||
| Class I, zone 0 or 1, AEx ia IIC T6 ...T4 | |||
| CSA | Canada | ||
| Safety (e.g. electr. safety, overpressure, ...) | |||
| Hazardous areas Class I, division 1 or 2, groups A/B/C/D, T6 ...T4 Class II, division 1 or 2, groups E/F/G, T6 ...T4 / T135 °C, class III | |||
| Class I, zone 0 or 1, Ex ia [ia Ga] IIC T6 ...T4 Ga | |||
| EAC | Eurasian Economic Com- munity | ||
| EMCDirective | |||
| Hazardous areas | |||
| - Ex i Zone 0 | gas | 0 Ex ia IIC T4/T5/T6 | |
| Zone | 1 gas | 1 Ex ib IIC T4/T5/T6 | |
| Zone | 2 gas | 2 Ex ic IIC T4/T5/T6 | |
| Zone | 20 dust | DIP A20Ta 135 °C | |
| Zone | 21 dust | DIP A21Ta 135 °C | |
| Ex Ukraine | Ukraine | ||
| Mining | |||
| Hazardous areas | |||
| - Ex Zone | 0 gas | II 1G Ex ia IIC T6 ...T4 Ga | |
| i | Zone 20 dust | II 1D Ex ia IIIC T135 °C Da | |
| - | PESO | India | |
| Hazardous - Ex i | areas Zone 0 gas | Ex ia IIC T6 ...T4 Ga | |
| Zone 20 dust | Ex ia IIIC T135 °C Da | ||
| - Ex e | Zone 2 gas | Ex ec IIC T6 ...T4 Gc X |
| Logo | Description | Region |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan |
Description
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indica - tion accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indi - cation accuracy, calibration certificate) |
|---|
| Safety-related characteristic values (Ex) | Models T15.x-AI, T15.x-AC | Model T15.x-AI | |
|---|---|---|---|
| Gas hazardous application | Dust hazardous application | ||
| Connection values | |||
| Terminals | + / - | + / - | |
| Max. voltage U i | DC 30V | DC 30V | |
| Max. current I i | 130mA | 130mA | |
| Max. power P i | 800mW | 750/650/550mW | |
| Effective internal capacitance C i | 18.4 nF | 18.4 nF | |
| Effective internal inductance L i | 20 µH | 20 µH | |
| Connection values of sensor circuit | |||
| Terminals | 1 - 4 | 1 - 4 | |
| Max. voltage U 0 | DC 30V | DC 30V | |
| Max. current I 0 | 8.2mA | 8.2mA | |
| Max. power P 0 | 62mW | 62mW | |
| Effective internal capacitance C i | IIC | 30 nF 1) | 180 nF 1) |
| Effective internal capacitance C i | IIB IIC | 0.520 µF 1) | 1.37 µF 1) |
| Effective internal capacitance C i | IIA | 1.70 µF 1) | 5.40 µF 1) |
| Max. external inductance L 0 | IIC | 1mH | 2mH |
| Max. external inductance L 0 | IIB IIC | 1mH | 2mH |
| Max. external inductance L 0 | IIA | 1mH | 2mH |
| Characteristic curve | Linear |
| Application | Ambient temperature range | Temperature class | Power Pi |
|---|---|---|---|
| Group II | -40 °C [-40 °F] ≤T a ≤ +85 °C [+185 °F] | T4 | 800mW |
| -40 °C [-40 °F] ≤T a ≤ +70 °C [+158 °F] | T5 | 800mW | |
| -40 °C [-40 °F] ≤T a ≤ +55 °C [+131 °F] | T6 | 800mW | |
| Group IIIC | -40 °C [-40 °F] ≤T a ≤ +40 °C [+104 °F] | N/A | 750mW |
| -40 °C [-40 °F] ≤T a ≤ +75 °C [+167 °F] | N/A | 650mW | |
| -40 °C [-40 °F] ≤T a ≤ +85 °C [+185 °F] | N/A | 550mW |
| Safety-related characteristic values (Ex) | Model T15.x-AE |
|---|---|
| Gas hazardous application | |
| Connection values | |
| Terminals | + / - |
| Max. voltage U i | DC 35V |
| Max. current I i | 21.5mA |
| Connection values of sensor circuit | |
| Protection level | Ex ec IIC/IIB/IIA |
| Terminals | 1 - 4 |
| Max. power P 0 | ■ 0.33mW ■ DC 3.3V ■ 0.1mA |
| Application | Ambient temperature range | Temperature class |
|---|---|---|
| Group II | -40 °C [-40 °F] ≤T a ≤ +85 °C [+185 °F] | T4 |
| -40 °C [-40 °F] ≤T a ≤ +70 °C [+158 °F] | T5 | |
| -40 °C [-40 °F] ≤T a ≤ +55 °C [+131 °F] | T6 | |
| Group IIIC | -40 °C [-40 °F] ≤T a ≤ +40 °C [+104 °F] | N/A |
| -40 °C [-40 °F] ≤T a ≤ +75 °C [+167 °F] | N/A | |
| -40 °C [-40 °F] ≤T a ≤ +85 °C [+185 °F] | N/A |
| Model | Description | Order number | |
|---|---|---|---|
| Programming unit model PU- 548 | Programming unit for USB interface for use with the WIKAsoft-TT configura - tion software Easy to use LED status display Compact design No further voltage supply needed, neither for the programming unit nor for the transmitter Incl.1 model magWIK magnetic quick connector | 14231581 | |
| Adapter | Suitable forTS 35 per DIN EN 60715 (DIN EN 50022) orTS 32 per DIN EN 50035 Material: plastic / stainless steel Dimensions: 60 x 20 x 41.6mm | 3593789 | |
| Adapters | Suitable forTS 35 per DIN EN 60715 (DIN EN 50022) Material: steel, tin-plated Dimensions:49x8x14mm | 3619851 | |
| Magnetic quick connector, model magWIK | Replacement for crocodile clips and HART ® terminals Fast, safe and secure electrical connection For all configuration and calibration processes | 14026893 |
ענף
כימיה / פארמה
תעשיית התהליכים
ענף
מכונאות
בניית מכונות והנדסת מתקנים
לא מצאתם תשובה בתיעוד? מהנדס יענה במהלך יום עסקים.
שאלו מהנדס →כל הווריאציות · טבלת מק״טים
15 מק״טים סטנדרטיים של משפחת T15
אם ידוע הקוד — בחרו ישירות. אם לא — השתמשו בתצורה במצב «01».
מלאי:
SKUתצורהמחירמלאיפעולה
T15.H-AIZZZ-ZGK13C-P00000P00150-DZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00100-DZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00100-UZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00150-DZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00150-UZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00200-DZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00200-UZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00250-DZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00250-UZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00300-DZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00300-UZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00400-DZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00400-UZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00000-DZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
T15.H-AIZZZ-ZKK12C-P00000P00000-UZ000ZZ-ZZDesign: H · Explosion protection: A · Ignition protection type: AI+ 15 נוספיםלפי דרישהבהזמנהבקשה →
מוצגים 15 מתוך 15. מחיר לפי דרישה — מהנדס יחשב עבור התצורה שלכם.
