WIKA · מדידת לחץ · משפחה 232

מד לחץ עם צינור בורדון, נירוסטה

Name: מד לחץ עם צינור בורדון, נירוסטה
Brand: WIKA
SKU: SW23X.50

מד לחץ עם צינור בורדון, נירוסטה, לתעשיית התהליכים, גרסה סטנדרטית

טווח

-1…1600 bar

דיוק

1.6

הגנה

IP65

CEEACNACE MR0175 / ISO 15156DNVKBA

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

מד לחץ לחץ מסוג צינור בורדון באיכות גבוהה זה תוכנן במיוחד עבור תעשיית התהליכים.

השימוש בחומרי נירוסטה באיכות גבוהה ובמבנה עמיד מכוון ליישומים בתעשיות ההנדסה הכימית וההנדסה לתהליכים. בהתאם לכך, המכשיר מתאים למדיות נוזליות וגזיות, גם בסביבות אגרסיביות.

טווחי הסקאלה של 0 … 0.6 עד 0 … 1,600 bar [0 ... 10 עד 0 ... 20,000 psi] מבטיחים את טווחי המדידה הנדרשים למגוון רחב של יישומים.

לאישורים נוספים, ראה עמוד 6

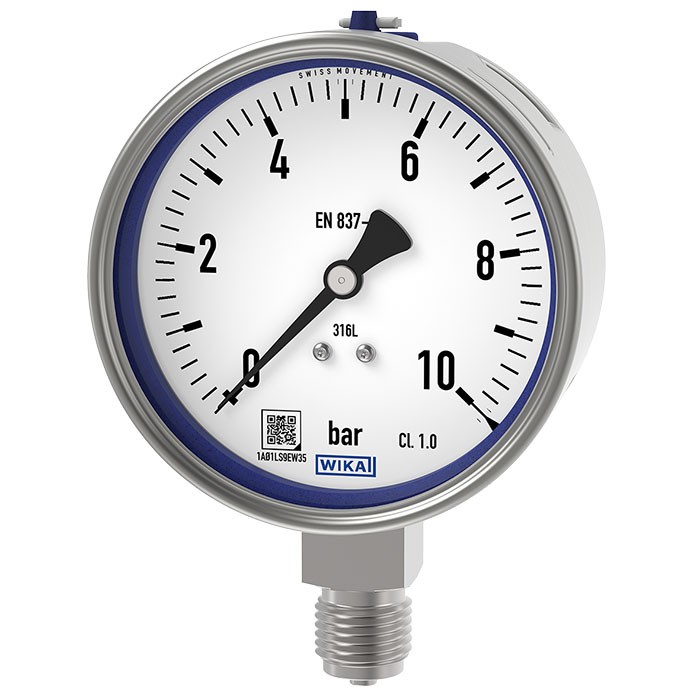

מד לחץ צינור בורדון, דגם 232.50, NS 100 [4 " ]

WIKA מייצרת ומסמכת את מד הלחץ בהתאם לתקנים EN 837-1 ו-ASME B40.100. כפונקציית בטיחות, למכשיר זה יש התקן פריקת לחץ (בלואו-אאוט) עם פקק פריקת לחץ בחלק האחורי של הגוף. במקרה של כשל, עודף לחץ יכול להשתחרר דרך שם.

הדגם 233.50 עם גוף מלא נוזל מתאים לעומסי לחץ דינמיים גבוהים ולרעידות.

קוד ה-QR על גבי החוגה מאפשר לאחזר בקלות ובטווח ארוך מידע ייעודי למכשיר כגון מספר סידורי, מספר הזמנה, תעודות ונתוני מוצר נוספים מהאינטרנט.

תכונות מיוחדות

יציבות מעולה במחזורי עומס ועמידות לזעזועים
עם מילוי גוף (דגם 233.50) ליישומים עם עומסי לחץ דינמיים גבוהים ורעידות
עשוי כולו מפלדת אל-חלד
טווחי סקאלה מ- 0 ... 0.6 עד 0 ... 1,600 bar או 0 ... 10 עד 0 ... 20,000 psi
קוד QR על השעונית המקשר למידע ייחודי למכשיר

שאלות ותשובות

מהו טווח המדידה של המכשיר?

טווחי הסקאלה נעים מ-0 … 0.6 עד 0 … 1,600 bar, או 0 … 10 עד 0 … 20,000 psi. קיימים גם טווחי ואקום וטווחים משולבים, למשל -1 … 0 bar עד -1 … 24 bar.

מהי דיוק המדידה?

מחלקת דיוק 1.6 בהתאם לתקן EN 837-1.

אילו חיבורי תהליך זמינים?

בין היתר: G ¼ B, G ½ B, R ¼, R ½, ¼ NPT, ½ NPT ו-M20 x 1.5.

מאילו חומרים עשוי המכשיר?

הגוף עשוי מ-Stainless steel 1.4301 (304) או 1.4571 (316Ti), והחלקים במגע עם המדיום מ-Stainless steel 1.4404 (316L). החלון עשוי מזכוכית בטיחותית מלמינט או פוליקרבונט.

מהם גבולות הטמפרטורה המותרים?

טמפרטורת סביבה: -40 … +60 °C; טמפרטורת מדיום: -40 … +200 °C.

האם המכשיר מאושר לאזורים מסוכנים?

כן — Gas II 2G Ex h IIC T6 … T1 Gb X ו-Dust II 2D Ex h IIIC T85°C … T450°C Db X בהתאם להנחיית ATEX. בנוסף קיימים אישורי CE, EAC, DNV ו-KBA, והתאמה ל-NACE MR0175 / ISO 15156.

מה מבדיל בין דגם 232.50 לדגם 233.50?

הדגם 233.50 כולל גוף מלא נוזל ומיועד ליישומים עם עומסי לחץ דינמיים גבוהים ורעידות, בעוד שהדגם 232.50 הוא הגרסה הסטנדרטית.

מה תפקיד קוד ה-QR על החוגה?

קוד ה-QR מאפשר לאחזר בקלות ובטווח הארוך מידע ייעודי למכשיר, כגון מספר סידורי, מספר הזמנה, תעודות ונתוני מוצר נוספים.

זיהוי

דגם	232.50
סדרה	232
תת-קטגוריה	Mechanical pressure gauge

טווח מדידה

טווח לחץ

0…0.6 bar · 0…1600 bar · 0…10 psi · 0…20000 psi · 0…60 psi · 0…100 psi · 0…160 psi · 0…400 psi · 0…600 psi · 0…0.06 MPa · 0…1.6 MPa · 0…60 kPa · 0…160000 kPa · 0…1 kg/cm2 · 0…60 kg/cm2 · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…60 bar · 0…100 bar · 0…160 bar · 0…250 bar · 0…400 bar · 0…600 bar · 0…1000 bar · 0…15 psi · 0…30 psi · 0…200 psi · 0…300 psi · 0…800 psi · 0…1000 psi · 0…4000 psi · 0…6000 psi · 0…10000 psi · 0…15000 psi · 0…40 bar · 0…100 kPa · 0…160 kPa · 0…250 kPa · 0…400 kPa · 0…600 kPa · 0…1000 kPa · 0…1600 kPa · 0…2500 kPa · 0…4000 kPa · 0…6000 kPa · 0…10000 kPa · 0…16000 kPa · 0…25000 kPa · 0…40000 kPa · 0…60000 kPa · 0…100000 kPa · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…5000 psi · 0…7500 psi · 0…0.6 kg/cm2 · 0…1.6 kg/cm2 · 0…2.5 kg/cm2 · 0…4 kg/cm2 · 0…6 kg/cm2 · 0…10 kg/cm2 · 0…16 kg/cm2 · 0…25 kg/cm2 · 0…40 kg/cm2 · 0…100 kg/cm2 · 0…160 kg/cm2 · 0…250 kg/cm2 · 0…400 kg/cm2 · 0…600 kg/cm2 · 0…1000 kg/cm2 · 0…1600 kg/cm2 · 0…0.1 MPa · 0…0.16 MPa · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…1 MPa · 0…2.5 MPa · 0…4 MPa · 0…6 MPa · 0…10 MPa · 0…16 MPa · 0…25 MPa · 0…40 MPa · 0…60 MPa · 0…100 MPa · 0…160 MPa · 0…40 psi · -1…0 bar · -1…0.6 bar · -1…1.5 bar · -1…3 bar · -1…9 bar · -1…15 bar · -1…24 bar · -30…0 inHg · -30…100 inHg · -30…15 inHg · -30…30 inHg · -30…60 inHg · -30…160 inHg · -30…200 inHg · -30…300 inHg

דיוק מדידה

מחלקת דיוק	1.6
תקן דיוק	EN 837-1

תנאי תהליך

חיבור תהליך	M12 x 1.5M20 x 1.5R ¼R ½G ¼ BG ½ B¼ NPT½ NPTG⅛BG 1/8 BG 1/4 BG 1/2 BR 1/4R 1/21/4 NPT1/2 NPT
טמפ׳ תהליך	−40…+200 °C

חומרים

חומר מארז	Stainless steel 1.4301 (304), Stainless steel 1.4571 (316Ti)
חומר חלקים רטובים	Stainless steel 1.4404 (316L)
חומר אטם	Laminated safety glass, Polycarbonate

סביבת הפעלה

טמפ׳ סביבה	−40…+60 °C
דרגת הגנה IP	IP65
משקל	0.6 kg

תקנים ואישורים

תקנים	CEEACNACE MR0175 / ISO 15156DNVKBA
הגנת התפוצצות	EU declaration of conformity ATEX directive Hazardous areas Gas II 2G Ex h IIC T6 ... T1 Gb X Dust II 2D Ex h IIIC T85°C ... T450°C Db XEx h Gas II 2G Ex h IIC T6 ... T1 Gb XDust II 2D Ex h IIC T85°C ... T450°C Db X

פרטים נוספים

קוטר חוגה	100 mm
שפות גיליון נתונים	EN, DE

טבלאות מגיליון הנתונים

Basic information
Standard	■ EN 837-1 ■ ASME B40.100
	For information on the 'Selection, installation, handling and operation of pressure gauges', see technical information IN 00.05.
Further version	■ Oil- and grease-free for oxygen ■ Per NACE 1) MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ With pre-volume deflagration flame arrester 2) for mounting to zone 0 (EPL Ga); model 910.21; see data sheet AC 91.02 ■ Monel version; models 262 and 263; see data sheet PM02.33
Nominal size (NS)	■ Ø63 mm[2 ½"] ■ Ø100 mm[4"] ■ Ø160 mm[6"]
Connection location	■ Lower mount (radial) ■ Lower back mount ■ Centre back mount (only for NS 63 [2 ½"])
Window	Laminated safety glass (NS 63 [2 ½"]: Polycarbonate)
Case
Design	Safety level 'S1' per EN 837-1 With blow-out device at case circumference, 12 o'clock (NS 63 [2 ½"]) and on the back of the case (NS 100 [4"] and 160 [6"]) Scale ranges ≤ 0 ... 16 bar [≤ 0 ... 300 psi] with compensating valve to vent and reseal case
Material	■ Stainless steel 1.4301 (304) ■ Stainless steel 1.4571 (316Ti)
Ring	Bayonet ring, stainless steel
Mounting	■ Without ■ Panel mounting flange, stainless steel ■ Panel mounting flange, polished stainless steel ■ Triangular profile ring with mounting bracket, polished stainless steel ■ Surface mounting flange, stainless steel
Case filling (model 233.50)	■ Without ■ Glycerine ■ Glycerine-water mixture for NS 100 [4"] and 160 [6"] with scale range ≤ 0 ... 2.5 bar [≤ 0 ... 40 psi] or for NS 63 [2 ½"] with scale range ≤ 0 ... 4 bar [≤ 0 ... 60 psi] ■ Silicone oil
Movement	■ Stainless steel ■ Stainless steel 1.4404 (316L) ■ everlast ® version

Measuring element

Type of measuring element	Bourdon tube, C-type or helical type
Material	Stainless steel 1.4404 (316L)
Leak tightness	■ Helium tested, leakage rate: < 5∙10 -3 mbar l/s ■ Helium tested, leakage rate: < 1∙10 -6 mbar l/s

Accuracy specifications

Accuracy class
NS 63 [2 ½"]	■ EN 837-1	Class 1.6
	■ ASME B40.100	±2 %│±1%│±2%ofmeasuring span (grade A)
NS 100 [4"], 160 [6"]	■ EN 837-1	Class 1.0
	■ ASME B40.100	±1 %of measuring span (grade 1A)
Temperature error	On deviation from the reference conditions at the measuring system: ≤ ±0.4 %per 10 °C [≤ ±0.4 %per 18 °F] of full scale value
Reference conditions
Ambient temperature	+20 °C [+68 °F]

bar
0 ... 0.6 1)	0 ... 40
0 ... 1	0 ... 60
0 ... 1.6	0 ... 100
0 ... 2.5	0 ... 160
0 ... 4	0 ... 250
0 ... 6	0 ... 400
0 ... 10	0 ... 600
0 ... 16	0 ... 1,000
0 ... 25	0 ... 1,600

הצגת הכול (20)

kPa
0 ... 60 1)	0 ... 4,000
0 ... 100	0 ... 6,000
0 ... 160	0 ... 10,000
0 ... 250	0 ... 16,000
0 ... 400	0 ... 25,000
0 ... 600	0 ... 40,000
0 ... 1,000	0 ... 60,000
0 ... 1,600	0 ... 100,000
0 ... 2,500	0 ... 160,000

psi
0 ... 10 1)	0 ... 1,000
0 ... 15	0 ... 1,500
0 ... 30	0 ... 2,000
0 ... 60	0 ... 3,000
0 ... 100	0 ... 4,000
0 ... 160	0 ... 5,000
0 ... 200	0 ... 6,000
0 ... 300	0 ... 7,500
0 ... 400	0 ... 10,000
0 ... 600	0 ... 15,000
0 ... 800	0 ... 20,000

kg/cm 2

0 ... 0.6 1)	0 ... 40
0 ... 1	0 ... 60
0 ... 1.6	0 ... 100
0 ... 2.5	0 ... 160
0 ... 4	0 ... 250
0 ... 6	0 ... 400
0 ... 10	0 ... 600
0 ... 16	0 ... 1,000
0 ... 25	0 ... 1,600

MPa

0 ... 0.06 1)	0 ... 4
0 ... 0.1	0 ... 6
0 ... 0.16	0 ... 10
0 ... 0.25	0 ... 16
0 ... 0.4	0 ... 25
0 ... 0.6	0 ... 40
0 ... 1	0 ... 60
0 ... 1.6	0 ... 100
0 ... 2.5	0 ... 160

bar
-0.6 ... 0 1)	-1 ...+5
-1 ... 0	-1 ...+9
-1 ... +0.6	-1 ...+15
-1 ... +1.5	-1 ...+24
-1 ...+3	-

kPa

-60 ... 0 1)	-100 ...+500
-100 ... 0	-100 ...+900
-100 ...+60	-100 ... +1,500
-100 ...+150	-100 ... +2,400
-100 ...+300	-

Further details on: scale ranges
Special scale ranges	Other scale ranges on request
Unit	■ bar ■ psi ■ kg/cm² ■ kPa ■ MPa
Increased overload safety	■ Without ■ 2 times ■ 3 times ■ 4 times ■ 5 times
Vacuum resistance	■ Without ■ Vacuum-resistant to -1 bar
Dial
Scale colour	Black
Material	Aluminium
Special scale	■ Without ■ With temperature scale for refrigerant, e.g. for NH 3 :R 717
Other scales or customer-specific dials, e.g. with red mark, circular arcs or circular sectors, on request
Pointer
Instrument pointer	Aluminium, black
Mark pointer/drag pointer	■ Without ■ Red mark pointer on dial, fixed ■ Red mark pointer on window, adjustable ■ Mark pointer on bayonet ring, adjustable ■ Red drag pointer on window, adjustable
Pointer stop pin	■ Without ■ At zero point (only for NS 63 [2 ½"]) ■ At 6 o'clock (only for NS 100 [4"], 160 [6"])

MPa

-0.06 ... 0 1)	-0.1 ... +0.5
-0.1 ... 0	-0.1 ... +0.9
-0.1 ... +0.06	-0.1 ... +1.5
-0.1 ... +0.15	-0.1 ... +2.4
-0.1 ... +0.3	-

psi

-30 inHg ... 0	-30 inHg ...+100
-30 inHg ...+15	-30 inHg ...+160
-30 inHg ...+30	-30 inHg ...+200
-30 inHg ...+60	-30 inHg ...+300

Process connection
Standard	■ EN 837-1 ■ ISO 7 ■ ANSI/B1.20.1
Size
EN 837-1	■ G⅛B,male thread ■ G¼B,male thread ■ G½B,male thread ■ M12 x 1.5, male thread ■ M20 x 1.5, male thread
ISO 7	■ R ¼, male thread ■ R ½, male thread
ANSI/B1.20.1	■ ¼NPT, male thread ■ ½NPT, male thread
Restrictor	■ Without ■ ∅0.6 mm[0.024"], stainless steel ■ ∅0.3 mm[0.012"], stainless steel
Material (wetted)
Process connection	Stainless steel 1.4404 (316L)
Bourdon tube	Stainless steel 1.4404 (316L)

Operating conditions

Medium temperature
Unfilled instruments	-40 ...+200 °C [-40 ...+392 °F]
Instruments with glycerine filling	-20 ...+100 °C [-4 ...+212 °F]
Instruments with silicone oil filling	-40 ...+100 °C [-40 ...+212 °F]
Ambient temperature
Unfilled instruments or with silicone oil filling	-40 ...+60 °C [-40 ...+140 °F]
Instruments with glycerine filling	-20 ...+60 °C [-4 ...+140 °F]
Pressure limitation
NS 63 [2 ½"]	Steady	3/4 x full scale value
Fluctuating	2/3 x full scale value
Short time	Full scale value
NS 100 [4"], 160 [6"]	Steady	Full scale value
Fluctuating	0.9 x full scale value
Short time	1.3 x full scale value
Ingress protection per IEC/EN 60529	■ IP65

Logo	Description	Region
	EU declaration of conformity Pressure equipment directive PS > 200 bar, module A, pressure accessory	European Union
-	CRN Safety (e.g. electr. safety, overpressure, ...) For full scale value ≤ 1,000 bar	Canada

Logo	Description	Region
	EU declaration of conformity ATEX directive Hazardous areas - Ex h Gas II 2G Ex h IIC T6 ...T1 Gb X Dust II 2D Ex h IIIC T85°C ...T450°C Db X	European Union
	EAC Hazardous areas	Eurasian Economic Community
	Ex Ukraine Hazardous areas	Ukraine
	PAC Kazakhstan Metrology, measurement technology	Kazakhstan
-	MChS Permission for commissioning	Kazakhstan
-	PAC Ukraine Metrology, measurement technology	Ukraine
	PAC Uzbekistan Metrology, measurement technology	Uzbekistan
-	PAC China Metrology, measurement technology	China
	DNV Ships, shipbuilding (e.g. offshore)	International
-	KBA 1) Automotive	International
Hydrogen-powered motor vehicles - (EC) no. 79/2009 and (EU) no. 406/2010
Components for motor vehicles using natural gas (CNG/LNG) - UN no.R 110

Logo	Description
-	Pressure Equipment Directive (PED) for maximum allowable pressure PS ≤ 200 bar
-	Suitability for oxygen applications
-	Suitability of wetted materials for drinking water in accordance with the European 4MS initiative
-	Suitability of wetted materials for contact with food in accordance with European regulation (EC) no. 1935/2004
-	Suitability of wetted materials for hydrogen
-	Wetted materials free from substances of animal origin (ADI-free and therefore TSE/BSE-free)

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) ■ PCA calibration certificate, traceable and accredited in accordance with ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredit - ed in accordance with ISO/IEC 17025 on request
Recommended calibration interval	1 year (dependent on conditions of use)

■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) ■ PCA calibration certificate, traceable and accredited in accordance with ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredit - ed in accordance with ISO/IEC 17025 on request

Recommended calibration interval

1 year (dependent on conditions of use)

Patent number	Description
US Design D1051747S, CPC CN 01677074, DE Design 402022100171, EU Design 402022100171, IR Design DM/222416, EU 3D trademark 018659564	Design patentWIKA blue identity
