מַד מִשְקָל
תיאור
מחוון השקילה מדגם FE430 ניתן לשימוש אוניברסלי ומיועד לחיבור תאי עומס בעלי 4 או 6 מוליכים עם יציאת mV/V.
פונקציות כיול, אלגוריתמים חכמים ומסננים מתכווננים מאפשרים שקילה מדויקת גם בתנאים מאתגרים. המכשיר מאושר בהתאם ל- OIML R76 עם דרגת דיוק III. הודות לגודל תו של 25 mm [0.98 in], משקל התצוגה ב-LC קריא בקלות.
משוב מצב מתוכנת במספר צבעים וצלילי אזהרה אקוסטיים במהלך בדיקת שקילה מאפשרים למפעיל להעריך במהירות את הערכים המוצגים. להתאמה מושלמת ליישום המתאים, ניתן להגדיר מגוון רחב של פונקציות, למשל כיוון, מסנן, ספרה עשרונית או יחידה, באמצעות הכפתורים ישירות על המכשיר. לאחר ההגדרה, ניתן למנוע כוונונים בלתי מורשים באמצעות אטימה.

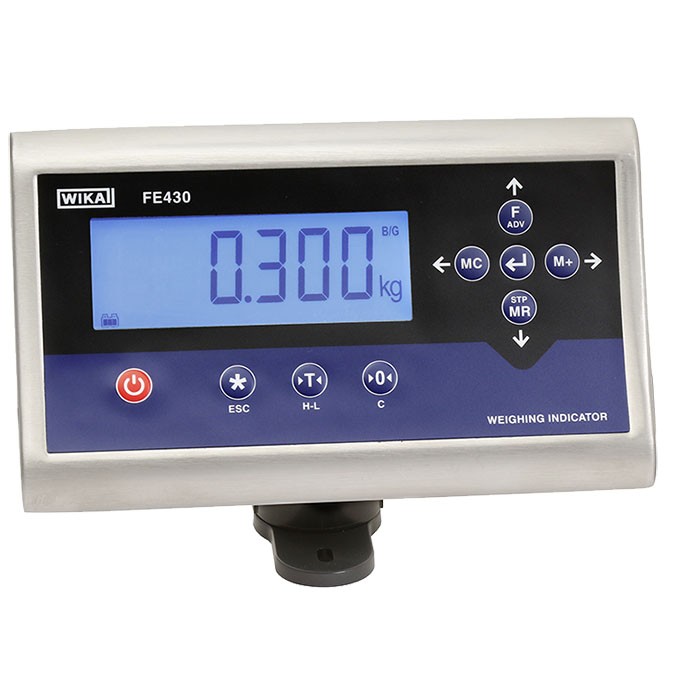

דוגמה למחוון שקילה, דגם FE430-A1
המכשיר מסופק עם סוגר הרכבה מתכוונן להתקנה מהירה וקלה על קיר, חצובה או שולחן. קיימים דגמים עם אספקת מתח של DC 12 V או AC 100 ... 240 V (עם כבל ויחידת אספקת מתח). קיימת גם גרסה עם סוללה.
ניתן להשתמש ביציאת RS-232-C של המכשיר כדי לחבר ישירות מחשב או מדפסת על מנת ליצור כרטיסי שקילה בשפות שונות הכוללים את התאריך, השעה, מספר כרטיס השקילה, משקל ברוטו, טרה ומשקל נטו. ניתן גם להשתמש ביציאת RS-232-C לחיבור לתצוגה גדולה.
תכונות מיוחדות
- ריבוי איפוס (multi tare), איפוס אוטומטי, שינוי יחידות
- פונקציות כיול וסינון
- משוב מצב ניתן לתכנות וצלילי אזהרה לשקילה ובדיקה
- תדפיס שקילה למחשב PC או למדפסת
שאלות ותשובות
מהו טווח הטמפרטורות הסביבתי המותר להפעלה?
המכשיר מיועד להפעלה בטמפרטורות סביבה של -15 … +55 °C.
אילו תאי עומס ניתן לחבר ל-FE430?
ניתן לחבר תאי עומס עם יציאת mV/V בתצורה של 4 או 6 מוליכים.
מהי דרגת הדיוק של המכשיר?
ה-FE430 מאושר בהתאם ל-OIML R76 בדרגת דיוק III.
כיצד ניתן להעביר נתוני שקילה למחשב או למדפסת?
יציאת RS-232-C מאפשרת חיבור ישיר של מחשב או מדפסת ליצירת כרטיסי שקילה הכוללים תאריך, שעה, מספר כרטיס, משקל ברוטו, טרה ומשקל נטו. ניתן לחבר גם תצוגה גדולה.
אילו אפשרויות אספקת מתח קיימות?
המכשיר מסופק עם אספקת DC 12 V או AC 100 … 240 V (עם כבל ויחידת אספקת מתח), וקיימת גם גרסה עם סוללה.
כיצד מונעים שינוי הגדרות בלתי מורשים?
לאחר ההגדרה באמצעות הכפתורים על המכשיר, ניתן למנוע כוונונים בלתי מורשים באמצעות אטימה.
האם המכשיר מתאים לבדיקת שקילה (checkweighing)?
כן. משוב מצב מתוכנת במספר צבעים וצלילי אזהרה אקוסטיים מאפשרים למפעיל להעריך במהירות את הערכים המוצגים במהלך בדיקת השקילה.
כיצד מותקן המכשיר?
המכשיר מסופק עם סוגר הרכבה מתכוונן להתקנה מהירה וקלה על קיר, חצובה או שולחן.
| מחלקת דיוק | OIML R76 class III |
| אות יציאה | mV/V |
| טמפ׳ סביבה | −15…+55 °C |
| תקנים | CERoHSOIML |
| אורך כבל | 2.2 m |
| שפות גיליון נתונים | EN, DE, FR, ES, TR |
| Overview of versions | |
|---|---|
| Models | Description |
| FE430-A2 | |
| Ingress protection IP30 Case material:ABS plastic Unicolour display With external power supply unit, AC/DC adapter, battery available as accessory With 8-pin microphone plug for the sensor connection → Matching microphone coupling for soldering of the sensor cable | |
| FE430-A1 | Ingress protection IP65 Case material: stainless steel Programmable multicolour display for status feedback Integrated power supply unit for models with AC power supply Screw terminal inside the instrument for sensor connection |
| included in scope of delivery Maximum capacity 15 t | |
| Maximum capacity 15 t | |
| FE430-B0 | |
| Ingress protection IP67 Case material: stainless steel Programmable multicolour display for status feedback Integrated power supply unit for models with AC Screw terminal inside the instrument for sensor | |
| power supply | |
| connection | |
| Lightning protection Maximum capacity 300 t |
| Basic information | |
|---|---|
| Case material | |
| FE430-A2 | ABS plastic |
| FE430-A1 | Stainless steel |
| FE430-B0 | Stainless steel |
| Display | LCD with backlighting |
| Display size | 112 x 40 mm[4.41 x 1.57 in] |
| Character size | 25 mm[0.98 in] |
| Weighing ticket | |
| Format | Programmable for different weighing modes.The following are possible: date, time, weighing ticket number, gross, tare and net weight. |
| Date | Programmable as DD.MM.YY, MM.DD.YY orYY.MM.DD |
| Printout language | English, German, French, Spanish, Turkish |
| Maximum capacity | |
| FE430-A2 | 15 t |
| FE430-A1 | 15 t |
| FE430-B0 | 300 t |
| Weight units | g, kg, oz, lb |
| Functions | |
| Warning sounds | Various settings can be selected, see operating instructions |
| Tare | |
| Filter | |
| Automatic power-off | Programmable to extend battery life → Available for the version with battery, if battery is ordered as accessory |
| Display of weight measurement | If enabled, switching from gross to net display at the touch of a button |
| Calibration | Various functions for calibration with test weights |
| Piece counting | Sampling quantity or use of the average piece weight (APW) |
| Memory for piece counting | Up to 100 |
| Sampling quantity for piece counting | 10, 20, 30, 50, 100 |
| Memory for checkweighing | Up to 100 |
| Status indication for checkweighing | 'Under', 'within the tolerance' and 'over' is indicated by changing backlighting or warning sounds |
| Dynamic weighing | Weighing of dynamic weights using intelligent, dynamic algorithms |
| Number of load cells | Up to 4 load cells 350 Ωor up to 14 load cells 1,200 Ω(min. 85 Ω) → In connection with junction box (accessory) |
|---|---|
| Excitation voltage for load cells | DC 5V |
| Input signals | mV/V |
| Sensor connection | |
| FE430-A2 | Microphone plug |
| FE430-A1 | Terminal connection for 4-wire 1) or 6-wire sensor with open-ended cable |
| FE430-B | Terminal connection for 4-wire 1) or 6-wire sensor with open-ended cable |
| Accuracy | OIML R76 class III |
|---|---|
| Resolution | 16,000,000 internal, up to 30,000 display, 6,000 EU type approval |
הצגת הכול (10)
| Voltage supply | |
|---|---|
| FE430-A2 | DC 12V with external AC/DC adapter for AC 100 ... 240 V, 50/60 Hz |
| FE430-A1 | ■ AC 100 ... 240 V, 50/60 Hz ■ DC 12V (available on request) |
| FE430-B | ■ AC 100 ... 240 V, 50/60 Hz ■ DC 12V (available on request) |
| Current supply | |
| FE430-A2 | ■ External with AC-DC adapter for AC 100 ... 240 V, 350mA ■ Internal with DC 12, 400mA |
| FE430-A1 | For AC 100 ... 240 V, 200mA |
| FE430-B | For AC 100 ... 240 V, 200mA |
| Connection type auxiliary power | |
| FE430-A2 | Type C Europlug |
| FE430-A1 | ■ Type F safety plug with cable (AC version) ■ Terminal connection in the device (for DC 12V version) |
| FE430-B | ■ Type F safety plug with cable (AC version) ■ Terminal connection in the device (for DC 12V version) |
| Rechargeable battery 2) | |
| Rechargeable battery pack | Lithium-ion rechargeable battery |
| Current supply | 2,000 mAh |
| Reference conditions | Up to 36 hours continuous operation for a single load cell and 24 hours contin- uous operation for four load cells 350Ω |
| Interface | |
|---|---|
| FE430-A2 | RS-232, D-Sub connector, 9-pin |
| FE430-A1 | RS-232-C, terminal connection |
| FE430-B0 | RS-232-C, terminal connection |
| Cable length | 2.2 m[86.61 in] |
| Operating temperature | ■ -15 ...+55 °C [5 ... 131 °F] ■ -10 ...+40 °C [14 ... 104 °F] for OIML approval |
|---|---|
| Relative humidity, condensation | Max. 85 %relative humidity (non-condensing) |
| Ingress protection | |
| FE430-A2 | IP30 |
| FE430-A1 | IP65 |
| FE430-B0 | IP67 |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| RoHS directive | ||
| EMCDirective |
| Logo | Description | Region |
|---|---|---|
| OIML OIML R76 International Organization of Legal Metrology | European Union |
| Model | Description | Order number |
|---|---|---|
| B6578 | Junction box for load cells, 4-channel | 64418893 |
| - | Cable for connecting FE430 with junction box → Different lengths available on request | 79104329 |
