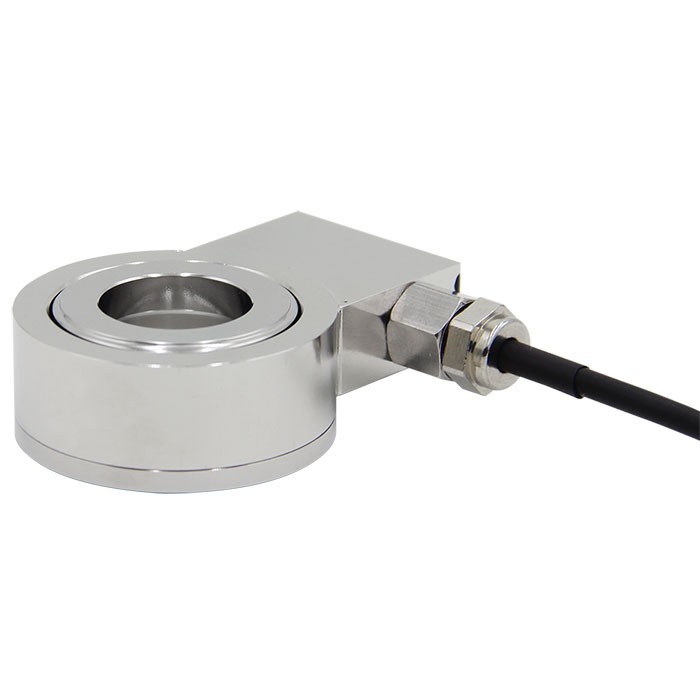

חיישן כוח טבעתי
תיאור
חיישני הכוח מסדרת F6804 מתאימים למדידת כוחות דחיסה וזמינים בעומסים נומינליים של 3 kN עד 450 kN. חיישן כוח זה תוכנן עם גאומטריית טבעת ונבנה, במיוחד, למדידת כוחות של ברגים וכוחות הידוק (preload).
תחומי היישום של חיישן כוח זה כוללים יישומים כגון ציוד מדידה ובדיקות שבהם, למשל, נמדדים כוחות של בורג או אום. בנוסף, ניתן למדוד את הכוח על הנעת ציר (spindle drives) או כוח כללי באמצעות גאומטריית טבעת. תחומי יישום כוללים קביעה פשוטה של כוחות הידוק של ברגים, כאשר חיישן הכוח משמש כמשטחית מדידה (measuring washer).
חיישן כוח בטבעת, דגם F6804
תכונות מיוחדות
- טווחי מדידה 0 ... 3 kN עד 0 ... 450 kN
- שגיאת לינאריות יחסית 2 % F nom
- חומר: פלדת אל-חלד
- הגנה מפני חדירה IP65
שאלות ותשובות
מה תחום המדידה של ה-SPP-F6804?
זמינים עומסים נומינליים מ-0 ... 3 kN ועד 0 ... 450 kN, עם שלבי ביניים של 5, 10, 20, 50, 100, 150, 200 ו-300 kN.
מהי הדיוק של החיישן?
שגיאת הליניאריות היחסית היא 2 % F nom.
אילו כוחות החיישן מודד?
ה-F6804 מיועד למדידת כוחות דחיסה, בפרט כוחות בריחה והידוק (preload) של ברגים, באמצעות גאומטריית טבעת.
מהו אות הפלט של החיישן?
האות הנומינלי הוא 1.0 ±10 % mV/V.
מהו חומר החיישן ומהי הגנת החדירה?
תא המדידה עשוי נירוסטה, והגנת החדירה היא IP65.
באילו טמפרטורות החיישן יכול לפעול?
טמפרטורת הסביבה: -20 … +80 °C; טמפרטורת התהליך: -10 … +60 °C.
כיצד מותקן החיישן וכמה עומס יתר הוא סובל?
ההרכבה היא בדחיסה (compression), למשל כמשטחית מדידה מתחת לברג או לאום, והחיישן עמיד לעומס יתר של 150 %.
מה מייחד את דגם F6804 בסדרה שלו?
ה-F6804 הוא חיישן כוח טבעתי קומפקטי (משקל 0.1 kg), עשוי נירוסטה עם IP65, המיועד במיוחד למדידת כוחות בריחה עד 450 kN ולשימוש כמשטחית מדידה. ---
| דגם | F6804 |
| תת-קטגוריה | Ring force transducer |
| טווח כוח | 3…450 kN · 0…3 kN · 0…5 kN · 0…10 kN · 0…20 kN · 0…50 kN · 0…100 kN · 0…150 kN · 0…200 kN · 0…300 kN · 0…450 kN |
| מחלקת דיוק | 2 % Fnom |
| טמפ׳ תהליך | −10…+60 °C |
| סוג התקנה | compression |
| אות יציאה | 1.0 ±10 % mV/V |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −20…+80 °C |
| דרגת הגנה IP | IP65 |
| משקל | 0.1 kg |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 3 m |
| שפות גיליון נתונים | EN, DE |
| Model F6804 | |
|---|---|
| Rated force F nom kN | 3, 5, 10, 20, 50, 100, 150, 200, 300, 450 |
| Relative linearity error d lin | 2%F nom |
| Relative creep, 30 min. at F nom | 0.5%F nom |
| Relative reversibility error v | 2%F nom |
| Relative span in unchanged mounting situation b rg | 0.5%F nom |
| Relative deviation of zero signal d S, 0 | ±2%F nom |
| Temperature effect on the zero signalTK 0 | 0.05%F nom /10 °C |
| Temperature effect on the characteristic value TK C | 0.05%F nom /10 °C |
| Limit force F L | 150%F nom |
| Breaking force F B | 200%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 …+60 °C |
| Service temperature range B T, G | -20 …+80 °C |
| Input resistance R e | 385 ±30Ω |
| Output resistance R a | 350 ±5Ω |
| Insulation resistance Ris | ≥ 5,000 MΩ/DC 100V |
| Output signal (rated characteristic value) C nom | 1.0 ±10 %mV/V |
| Electrical connection | Cable Ø3 × 3,000mm |
| Voltage supply | DC 5V (max. 10 V) |
| Ingress protection (per IEC/EN 60529) | IP65 |
| Weight 3 kN - 20 kN 50 kN - 200 kN 100 kN - 450 kN | 0.1 kg 1.1 kg 1.9 kg |
| Rated force in kN | Dimensions inmm | |||||
|---|---|---|---|---|---|---|
| øA | øB | øC | D | E | F | |
| 3, 5, 10, 20 | 34 | 24 | 16 | 15 | 14 | 10 |
| 50, 100, 150, 200 | 69 | 54 | 32 | 50 | 49 | 30 |
| 100, 200, 300, 450 | 95 | 78 | 50 | 50 | 49 | 30 |
| Excitation voltage (+) | Red |
|---|---|
| Excitation voltage (-) | Black |
| Signal (+) | Green |
| Signal (-) | White |
| Shield | Shield |
