תא עומס נקודתי בודד
תיאור
תאי העומס בנקודה בודדת מדגם F4801 הם סדרה של תאי עומס בנקודה בודדת מאלומיניום המתאימים למגוון רחב של יישומים. הודות לגאומטריה סטנדרטית ולעיצוב פשוט, ניתן להתקינם בקלות בכל סוגי מאזניים.
תאי העומס מדגם F4801 משמשים בתחומים שונים כגון תעשייה, מסחר, רפואה ומחקר.
אזור היישום הנפוץ ביותר הוא במאזני דיוק, מאזני תעשייה ומאזני מעבדה (bench) וכן במתקני שקילה על גבי חגורה, למדידת משקל המוצרים (למשל מזון, חומר בתפזורת, מזון לבעלי חיים). תאי העומס משמשים גם בתעשיית האריזה, בייצור וכן לבדיקות חומר.

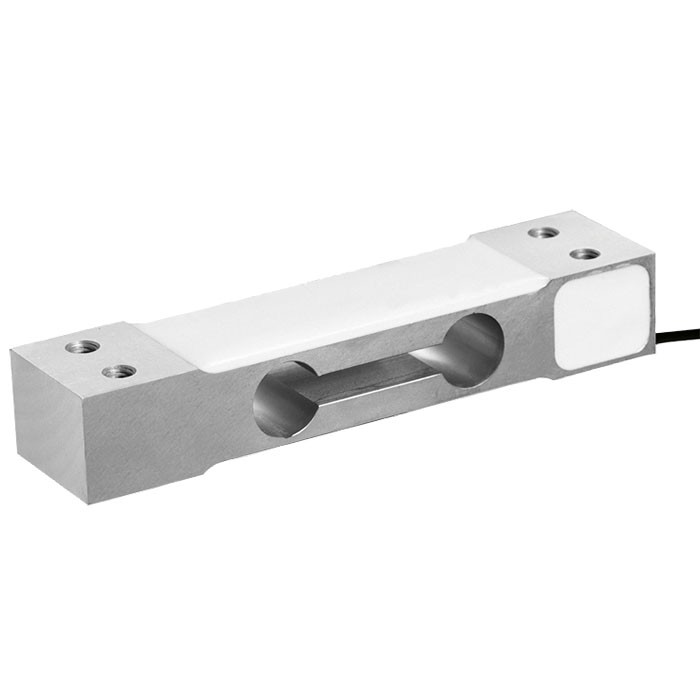

תא עומס בנקודה בודדת, דגם F4801
תאי העומס בנקודה בודדת מאופיינים בדיוק גבוה ותגובה מהירה. בנוסף, הם אינם רגישים לעומסים צידיים ולעומסי פינה.
תאי העומס קלים לטיפול הודות לאופן הכנסת הכוח הפשוט שלהם. הכוח מוחדר בניצב לגאומטריה.
תכונות מיוחדות
- טווחי מדידה 0 ... 3 kg ועד 0 ... 250 kg [0 ... 7 lbs ועד 0 ... 551 lbs]
- תא משקל עשוי אלומיניום
- דיוק גבוה ותגובה מהירה
- חסין לעומס רוחבי ולעומס פינתי
- עיצוב פשוט, התקנה קלה
שאלות ותשובות
מהו טווח המדידה של תא העומס F4801?
הטווחים נעים מ-0 ... 3 kg ועד 0 ... 250 kg (ביחידות אימפריאליות: 0 ... 7 lbs עד 0 ... 551 lbs), עם צעדים ביניים רבים כגון 4, 5, 6, 8, 10, 15, 20, 25, 30, 40, 45, 50, 60, 100, 150 ו-200 kg.
מהי דיוק המדידה?
מחלקת הדיוק היא ±0.02 % Fnom.
מאיזה חומר עשוי תא העומס?
תא העומס עשוי מאלומיניום.
מהו אות הפלט של ה-F4801?
אות הפלט הוא 2.0 ±0.2 mV/V.
מהו דירוג ההגנה מפני חדירה?
דירוג ההגנה הוא IP65.
באילו טמפרטורות ניתן להשתמש בתא העומס?
טמפרטורת הסביבה המותרת היא -20 … +60 °C, וטמפרטורת התהליך היא -10 … +40 °C.
האם ה-F4801 מאושר לאזורים מסוכנים (Ex)?
לא נמסרו אישורי הגנה מפני פיצוץ עבור דגם זה; האישורים הכלולים הם RoHS ו-CE.
מה מייחד את ה-F4801 בהשוואה לתאי עומס אחרים?
הוא אינו רגיש לעומסים צידיים ולעומסי פינה, מה שמאפשר התקנה פשוטה עם הכנסת כוח בניצב לגאומטריה, ומתאים במיוחד לסולמות דיוק, תעשייה, bench ומתקני שקילה על חגורה.
הרכיבו SPP-F4801 לפי המשימה
המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.
- דגםF4801 Single point load cell aluminium 0...3kg to 0...250kg
- כיוון הכוחcompression
- כוח מדורג / עומס מדורג—
- שגיאת ליניאריות יחסית±0.02% Fnom
- אות מוצא2.0 ±0.2 mV/V
- חיבור חשמליCable output, free wires
- אורך כבל0.45 m
- קוטר כבלØ4 mm
סיימו את התצורה
בחרו את כל האפשרויות כדי לשלוח בקשה.
| דגם | F4801 |
| תת-קטגוריה | Single point load cell |
| טווח כוח | 3…250 kg · 7…551 lbs · 0…3 kg · 0…4 kg · 0…5 kg · 0…6 kg · 0…8 kg · 0…10 kg · 0…15 kg · 0…20 kg · 0…25 kg · 0…30 kg · 0…40 kg · 0…45 kg · 0…50 kg · 0…60 kg · 0…100 kg · 0…150 kg · 0…200 kg · 0…250 kg · 0…7 lbf · 0…9 lbf · 0…11 lbf · 0…13 lbf · 0…18 lbf · 0…22 lbf · 0…33 lbf · 0…44 lbf · 0…55 lbf · 0…66 lbf · 0…88 lbf · 0…99 lbf · 0…110 lbf · 0…132 lbf · 0…221 lbf · 0…331 lbf · 0…441 lbf · 0…551 lbf |
| מחלקת דיוק | ±0.02 % Fnom |
| טמפ׳ תהליך | −10…+40 °C |
| סוג התקנה | Single-point |
| אות יציאה | 2.0 ±0.2 mV/V |
| חומר תא העומס | Aluminium |
| טמפ׳ סביבה | −20…+60 °C |
| דרגת הגנה IP | IP65 |
| משקל | 0.3 kg |
| תקנים | RoHSCE |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 0.45 m |
| שפות גיליון נתונים | DE, EN |
| Model F4801 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rated load F nom kg | 3 | 4 | 5 | 6 | 8 10 | 15 | 20 | 25 | 30 | 40 | 45 | 50 | 60 | 100 | 150 | 200 | 250 |
| Rated load F nom lbs | 7 | 9 | 11 | 13 | 18 22 | 33 | 44 | 55 | 66 | 88 | 99 | 110 | 132 | 221 | 331 | 441 | 551 |
| Relative linearity error d lin 1) | ±0.02%F nom | ||||||||||||||||
| Relative creep, 30 min. | ±0.02%F nom | ||||||||||||||||
| Relative reversibility error v | ±0.02%F nom | ||||||||||||||||
| Relative deviation of zero signal d S, 0 | ±2%F nom | ||||||||||||||||
| Temperature effect on zero signal TK 0 | ≤ ±0.02 %/10 K | ||||||||||||||||
| Temperature effect on characteristic valueTK C | ≤ ±0.02 %/10 K | ||||||||||||||||
| Force limit F L | 150%F nom | ||||||||||||||||
| Breaking force F B | 200%F nom | ||||||||||||||||
| Material of the measuring body | Aluminium | ||||||||||||||||
| Rated temperature range B T;nom | -10 …+40 °C [+14 ...+104 °F] | ||||||||||||||||
| Operating temperature range B T, G | -20 …+60 °C [-4 ...+140 °F] | ||||||||||||||||
| Input resistance R e | 410 ±10Ω | ||||||||||||||||
| Output resistance R a | 350 ±5Ω | ||||||||||||||||
| Insulation resistance R is | ≥ 2,000 MΩ/DC 100V | ||||||||||||||||
| Output signal (rated characteristic value) C nom | 2.0 ±0.2 mV/V | ||||||||||||||||
| Electrical connection | Measuring cable ∅4x450 mm[∅0.16 x 17.72 in] | ||||||||||||||||
| Supply voltage U B, nom | DC 10V (max. 15 V) | ||||||||||||||||
| Ingress protection (per IEC/EN 60529) | IP65 | ||||||||||||||||
| Platform size | 250 x 300 mm[9.84 x 11.81 in] | ||||||||||||||||
| Weight | |||||||||||||||||
| Rated load: 3 to 50 kg [7 to 110 lbs] 60 to 250 kg [132 to 551 lbs] | 0.3 kg [0.7 lbs] 0.4 kg [0.9 lbs] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity RoHS directive | European Union |
| Rated load in kg | Dimensions inmm | |||||
|---|---|---|---|---|---|---|
| A | B | C | D | L | M | |
| 3 / 4 / 5 / 6 / 8 / 10 / 15 / 20 / 25 / 30 / 40 / 45 / 50 | 130 | 30 | 106 | 22 | 450 | M6 |
| 60 / 100 / 150 / 200 / 250 | 130 | 50 | 106 | 22 | 450 | M8 |
| Rated load in lbs | Dimensions in inch | |||||
|---|---|---|---|---|---|---|
| A | B | C | D | L | M | |
| 7 / 9 / 11 / 13 / 18 / 22 / 33 / 44 / 55 / 66 / 88 / 99 / 110 | 5.12 | 1.18 | 4.17 | 0.87 | 17.72 | M6 |
| 132 / 221 / 331 / 441 / 551 | 5.12 | 1.97 | 4.17 | 0.87 | 17.72 | M8 |
הצגת הכול (5)
| Supply voltage+ | Exc+ | Red |
|---|---|---|
| Supply voltage- | Exc- | Black |
| Signal+ | Sig+ | Green |
| Signal- | Sig- | White |
| Shield | Shield | Yellow-green |
