F2822

בהזמנה

WIKA · מדידת כוח · משפחה F2822

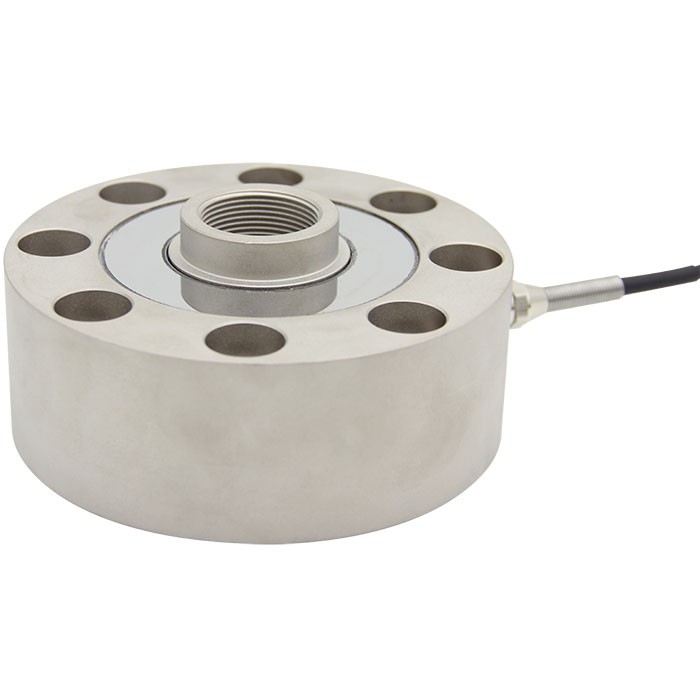

חיישן כוח למתח/דחיסה

Name: חיישן כוח למתח/דחיסה
Brand: WIKA
SKU: SPP-F2822

משדר כוח למתח/דחיסה עם גשרי מד-מאמץ (strain gauges) מסוג Pancake, לכוחות מדורגים עד 500 kN [112,404 lb]

טווח

5…500 kN

יציאה

3.0 ±0.2 mV/V

דיוק

±0.05 % Fnom

הגנה

IP66

RoHSEACCE

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

משדר/חיישן הכוח למתח/דחיסה מדגם F2822 עם גשרי מד-מאמץ (strain gauges) מספק דיוק גבוה ומתאים למדידת כוח סטטית ודינמית בזרימת הכוח הישירה.

תכונות מיוחדות

טווחי מדידה 0 ... 5 kN ועד 0 ... 500 kN
עיצוב אולטרה-קומפקטי
התקנה פשוטה, גובה התקנה נמוך
הגנה IP66

שאלות ותשובות

מהו טווח המדידה של ה-F2822?

טווחי המדידה נעים מ-0 ... 5 kN ועד 0 ... 500 kN (1,124 ... 112,404 lbf).

מהי דיוק המדידה?

מחלקת הדיוק היא ±0.05 % Fnom.

מהו אות הפלט של המשדר?

אות הפלט הוא 3.0 ±0.2 mV/V.

מהי הגנת הסביבה של המשדר?

המשדר מדורג IP66, ולכן מתאים לסביבות תעשייתיות עם אבק והתזות מים.

באילו טמפרטורות ניתן להפעיל את המשדר?

טמפרטורת הסביבה: ‎-20 ... +80 °C; טמפרטורת התהליך: ‎-10 ... +60 °C.

מהם סוגי ההתקנה הנתמכים?

המשדר מיועד למדידה במתיחה ובדחיסה, עם התקנה פשוטה וגובה התקנה נמוך.

מה מבדיל את ה-F2822 מדגמים אחרים?

ה-F2822 הוא משדר מסוג Pancake בעיצוב קומפקטי במיוחד עם גובה התקנה נמוך, המיועד לזרימת הכוח הישירה במשימות מדידה סטטיות ודינמיות.

מהם האישורים של המשדר?

המשדר כולל אישורי RoHS, EAC ו-CE.

זיהוי

דגם	F2822
תת-קטגוריה	Pancake

טווח מדידה

טווח כוח

5…500 kN · 1124…112404 lbf

דיוק מדידה

מחלקת דיוק

±0.05 % Fnom

תנאי תהליך

טמפ׳ תהליך	−10…+60 °C
סוג התקנה	Tension, compression

מאפיינים חשמליים

אות יציאה

3.0 ±0.2 mV/V

חומרים

חומר תא העומס

Steel

סביבת הפעלה

טמפ׳ סביבה	−20…+80 °C
דרגת הגנה IP	IP66
משקל	26 kg

תקנים ואישורים

תקנים

RoHSEACCE

פרטים נוספים

הגנה מעומס יתר	150 %
אורך כבל	5 m
שפות גיליון נתונים	EN

טבלאות מגיליון הנתונים

Basic information

Standard	In accordance with VDI/VDE/DKD 2638
Material of the measuring body	Steel
Ingress protection (per DIN IEC/EN 60529)	IP66
Weight
Rated force F nom : 5 ...≤ 30 kN [1,124 ...≤ 6,744 lb]	1.8 kg [3.97 lb]
Rated force F nom : > 30 ...≤ 100 kN [> 6,744 ...≤ 22,481 lb]	5 kg [11 lb]
Rated force F nom : > 100 ...≤ 250 kN [> 22,481 ...≤ 56,202 lb]	12 kg [26.45 lb]
Rated force F nom : > 250 ... 500 kN [> 56,202 ... 112,404 lb]	26 kg [57.32 lb]

Measuring element

Type of measuring element	Strain gauges
Range of use	For static and dynamic force measurement
Input resistance R e	350Ω
Output resistance R a	350Ω
Force introduction	Central through hole with female thread

Accuracy specifications

Relative linearity error d lin	±0.05%F nom
Relative repeatability error in unchanged mounting position b rg	±0.03%F nom
Relative reversibility error v	±0.05%F nom
Relative creep, 30 min at F nom	±0.05%F nom
Relative deviation of zero signal d S, 0	±1%F nom
Temperature effect on zero signal TC 0	≤ ±0.03 %/ 10 K
Temperature effect on characteristic value TC C	≤ ±0.03 %/ 10 K
Reference conditions
Calibration	Tension and/or compression force

kN	lb
5	1,124
10	2,248
20	4,496
25	5,622
30	6,744
50	11,241
70	15,737
100	22,481
200	44,962
250	56,202
300	67,443
400	89,924
500	112,404

הצגת הכול (13)

Further details on the rated force

Force limit F L	150%F nom
Breaking force F B	200%F nom

Output signal

Rated characteristic value C nom	3.0 ±0.2 mV/V
Voltage supply
Without amplifier	DC 10V (max. 15 V)
With integrated amplifier or cable amplifier	DC12…28V
4…20mA
0…20mA
DC0…10V
DC0…5V

Electrical connection

Connection type	Cable outlet, shielded, flying leads
Cable diameter	5 mm[0.197 in]
Cable length	5,000 mm[196.85 in]
Material	PVC
Insulation resistance R is	≥ 5,000 MΩ/ DC 100V

Operating conditions

Rated temperature range B T, nom	-10 …+60 °C [14 ... 140 °F]
	→ Other rated temperature ranges on request
Operating temperature range B T, G	-20 …+80 °C [-4 ...+176 °F]
Reference temperature T ref	23 ° C [73 °F]
Storage temperature range	-20 …+80 °C [-4 ...+176 °F]
Humidity	35 ... 85 %relative humidity
Condensation	Non-condensing

Packaging and instrument labelling

Packaging	Individual packaging
Instrument labelling (product label)	→ See operating instructions 79106238

Logo	Description	Region
	EU declaration of conformity	European Union
	RoHS directive
	EAC	Eurasian Economic Community
	RoHS directive

Rated force F nom kN	Dimensions inmm	Number of holes X 1)
ØA	B	B1	ØC	ØD	ØE	ØF	H	I	M
5 ... 30	104.8	34.9	31.7	88.9	6.5	11	34	7	17.5	M16 x 2	8
50 ... 100	153.9	44.5	41.4	130.3	10.5	17	67.3	11	17.5	M33 x 2	12
200 ... 250	203.2	63.5	57.2	165.1	12.5	19	95.2	13	17.5	M42 x 2	16
300 ... 500	279	88.9	76.2	228.6	17	26	122.2	17	17.5	M72 x 2	16

Rated force F nom lb	Dimensions in inch	Number of holes X 1)
ØA	B	B1	ØC	ØD	ØE	ØF	H	I	M
1,124... 6,744	4.13	1.37	1.25	3.50	0.26	0.43	1.34	0.28	0.69	M16 x 2	8
22,481... 22,481	6.06	1.75	1.63	5.13	0.41	0.67	2.65	0.43	0.69	M33 x 2	12
44,962 ... 56,202	8.00	2.50	2.25	6.50	0.49	0.75	3.75	0.51	0.69	M42 x 2	16
67,443... 112,405	10.98	3.50	3.00	9.00	0.67	1.02	4.81	0.67	0.69	M72 x 2	16

Logo	Description	Order number
	Analogue cable amplifier, model B1940 Analogue cable amplifier for adapting the output signal of the strain gauge instruments to 4 ... 20 mA, 0 ...20mA or 0 ...10V for indicators or to the downstream controller	83805811
	Junction box, model B6578 For the parallel connection of up to 4 force transducers or load cells	64418893
	Weighing transmitter, model FE230 An amplifier for sensors with mV/V signal, DIN-rail mounting.	On request
	Weighing indicator, model FE430 For the connection of 4- or 6-wire load cells with mV/V output	On request
	Hand-held indicator, Typ FE630 A mobile indicator and data logger for instruments with mV/V output	14785125
