משדר כוח מיניאטורי למתח/דחיסה
תיאור
משדרי כוח זעירים למתח/דחיסה מתאימים לדרישות מדידה סטטיות ודינמיות בזרימת הכוח הישירה. הם משמשים לקביעת כוחות מתח וכוחות דחיסה במגוון תחומי יישום.
משדרי כוח אלה משמשים בטכנולוגיית בדיקות וכן במגוון יישומים תעשייתיים רבים שבהם התקנה פשוטה ומחיר בלתי יקר ממלאים תפקיד מרכזי.

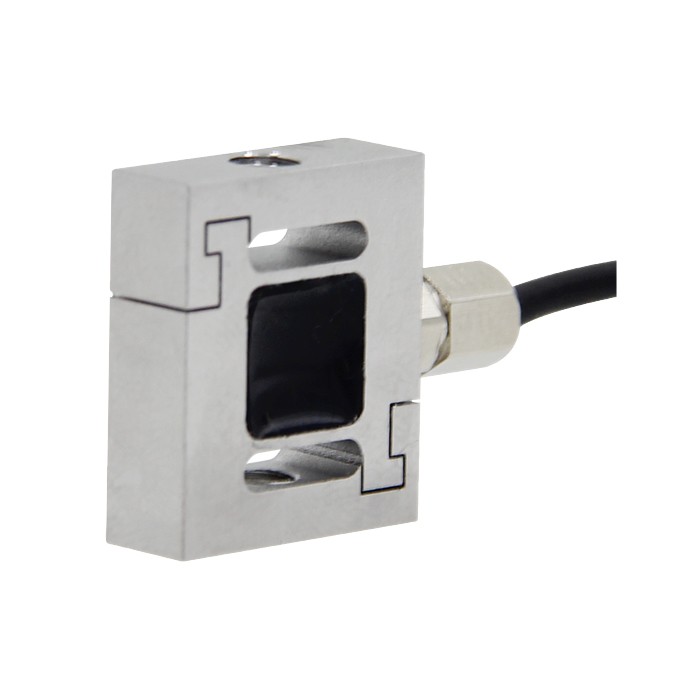

משדר כוח זעיר למתח/דחיסה, דגם F2808
תכונות מיוחדות
- טווחי מדידה 0 ... 5 N עד 0 ... 2,000 N [0 ... 1 lbf עד 0 ... 450 lbf]
- הגנה מפני עומס יתר
- גרסה אולטרה-קומפקטית
- חומר: פלדת אל-חלד
שאלות ותשובות
מהו טווח המדידה של ה-F2808?
הטווחים נעים מ-0 ... 5 N ועד 0 ... 2,000 N (0 ... 1 lbf עד 0 ... 450 lbf), עם מספר טווחי ביניים.
מהי דיוק המדידה?
הדיוק הוא ±0.15 % Fnom.
האם המשדר מתאים למדידת מתח וגם דחיסה?
כן — ה-F2808 הוא משדר כוח למתח/דחיסה, המותקן בזרימת הכוח הישירה למדידות סטטיות ודינמיות.
מהו אות הפלט של המשדר?
אות הפלט הוא 1.5 ±0.15 mV/V או 2.0 ±0.2 mV/V.
מהי ההגנה מפני עומס יתר?
המשדר כולל הגנה מפני עומס יתר של 150 %.
מהם טווחי הטמפרטורה המותרים?
טמפרטורת הסביבה: -20 … +80 °C; טמפרטורת התהליך: -10 … +40 °C.
מהו דירוג ההגנה מפני חדירה?
הדירוג הוא IP66.
מה מייחד את ה-F2808 מדגמים אחרים?
זוהי גרסה אולטרה-קומפקטית מפלדת אל-חלד, קלה במיוחד (0.1 kg), עם הגנת עומס יתר, המיועדת ליישומים שבהם חשובים התקנה פשוטה ומחיר סביר.
| דגם | F2808 |
| תת-קטגוריה | Tension/compression force transducer |
| טווח כוח | 0…5 N · 0…10 N · 0…20 N · 0…50 N · 0…100 N · 0…200 N · 0…250 N · 0…300 N · 0…500 N · 0…1000 N · 0…2000 N · 0…1 lbf · 0…2 lbf · 0…4.5 lbf · 0…11 lbf · 0…22.48 lbf · 0…45 lbf · 0…56 lbf · 0…67 lbf · 0…112 lbf · 0…225 lbf · 0…450 lbf |
| מחלקת דיוק | ±0.15 % Fnom |
| טמפ׳ תהליך | −10…+40 °C |
| סוג התקנה | Tension, compression |
| אות יציאה | 1.5 ±0.15 mV/V; 2.0 ±0.2 mV/V |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −20…+80 °C |
| דרגת הגנה IP | IP66 |
| משקל | 0.1 kg |
| תקנים | RoHSEACEAC RoHS |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 3 m |
| שפות גיליון נתונים | EN |
| Model F2808 | |
|---|---|
| Rated force F nom N | 5 / 10 / 20 / 50 / 100 / 200 / 250 / 300 / 500 /1,000 / 2,000 |
| Rated force F nom lbf | 1 / 2 / 4.5 / 11 / 22.48 / 45 / 56 / 67 / 112 / 225 / 450 |
| Relative linearity error din lin 1) | ±0.15%F nom |
| Relative creep, 30 min. | ±0.1%F nom |
| Relative reversibility error v | ±0.1%F nom |
| Relative repeatability error in unchanged mounting position b rg | ±0.1%F nom |
| Relative deviation of zero signal d S,0 | ±2%F nom |
| Force limit F L | 150%F nom |
| Breaking force F B | 300%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 ...+40 °C [14 ... 104 °F] |
| Operating temperature range B T, G | -20 ...+80 °C [-4 ... 176 °F] |
| Input resistance R e | 380 ±30Ω |
| Output resistance R a | 380 ±30Ω |
| Insulation resistance R is | ≥ 5,000 MΩ/DC 100V |
| Output signal (rated characteristic value) C nom | |
| 5 N [1 lbf] | 1.5 ±0.15 mV/V |
| ≥ 10 N [≥ 2 lbf] | 2.0 ±0.2 mV/V |
| Electrical connection | |
| M3, M4 | Cable ∅2x3,000 mm[∅0,08 x 118,11 in] |
| M8 | Cable ∅3x3,000 mm[∅0,12 x 118,11 in] |
| Supply voltage UB | DC 5V (max. 7 V) |
| Ingress protection (per IEC/EN 60529) | IP66 |
| Weight in kg [lbs] | 0.1 [0.22] |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity RoHS directive | European Union |
| Logo | Description | Region |
|---|---|---|
| EAC RoHS directive | Eurasian Economic Community |
| Rated force in N | Dimensions inmm | |||||||
|---|---|---|---|---|---|---|---|---|
| A | B | E | H | L | M | ∅cable | Union nut | |
| 5 / 10 / 20 / 50 | 16 | 19.1 | 7.5 | 6 | 3,000 | M3 | 2 | M4 |
| 100 / 200 / 250 / 300 / 500 | 16 | 19.1 | 13 | 6 | 3,000 | M4 | 2 | M4 |
| 250 / 300 / 500 / 1,000 / 2,000 | 26 | 40 | 13 | 14 | 3,000 | M8 | 3 | M6 |
הצגת הכול (6)
| Rated force in lbf | Dimensions in inch | |||||||
|---|---|---|---|---|---|---|---|---|
| A | B | E | H | L | M | ∅cable | Union nut | |
| 1 / 2 / 4.5 / 11 | 0.63 | 0.75 | 0.3 | 0.24 | 118.11 | M3 | 0.08 | M4 |
| 22.48 / 45 / 56 / 67 / 112 | 0.63 | 0.75 | 0.51 | 0.24 | 118.11 | M4 | 0.08 | M4 |
| 56 / 67 / 112 / 225 / 450 | 1.02 | 1.57 | 0.51 | 0.55 | 118.11 | M8 | 0.12 | M6 |
| Supply voltage + | Exc + | Red |
|---|---|---|
| Supply voltage - | Exc - | Black |
| Signal + | Sig + | Green |
| Signal - | Sig - | White |
| Shield | Shield | Yellow-green |
