F2802

בהזמנה

WIKA · מדידת כוח · משפחה F280

חיישן כוח למתח/דחיסה

Name: חיישן כוח למתח/דחיסה
Brand: WIKA
SKU: SPP-F2802

משדר/חיישן כוח למתח/דחיסה מסוג S עד 50 kN עם דיוק גבוה והתקנה פשוטה באמצעות הברגות פנימיות.

טווח

0…50 kN

יציאה

2.0 ± 0.001 mV/V

דיוק

±0.03 % Fnom (steel)

הגנה

IP65/IP67

RoHSEACEAC RoHSCE

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

חיישני כוח למתיחה/דחיסה מיועדים למשימות מדידה סטטיות ודינמיות בזרימה ישירה של הכוח. הם קובעים את כוחות המתיחה והדחיסה במגוון רחב של יישומים.

חיישני כוח מדגם F2802 משמשים בטכנולוגיית שקילה וכן באינספור יישומים תעשייתיים, שבהם דיוק גבוה, התקנה פשוטה עם הכנסת כוח באמצעות שני החיבורים הפנימיים והמחיר המשתלם ממלאים תפקיד מכריע.

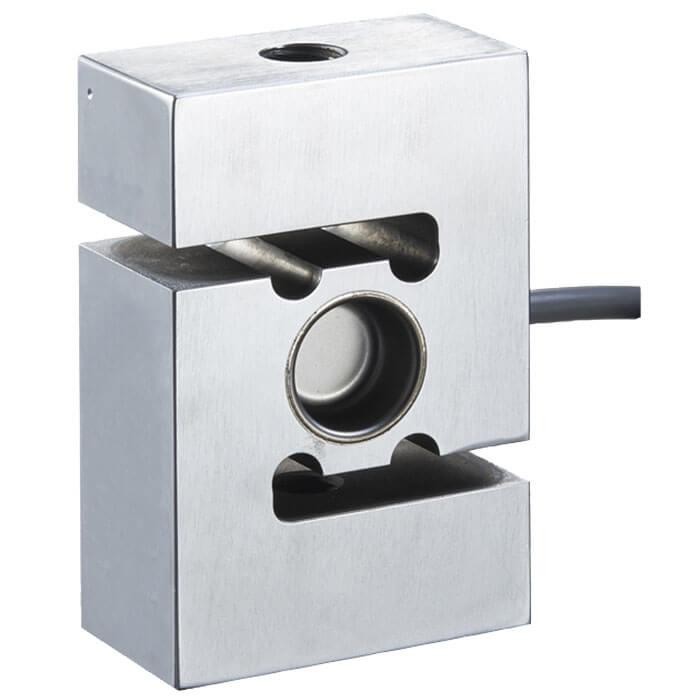

חיישן כוח למתיחה/דחיסה, דגם F2802

תכונות מיוחדות

טווחי מדידה 0 ... 0,5 kN ועד 0 ... 50 kN [0 ... 112 lbf עד 0 ... 11,241 lbf / 0 ... 110 lbs עד 0 ... 11,023 lbs]
תכנון עמיד לקורוזיה מפלדת אל-חלד או מפלדה
הגנה מפני חדירה: IP65 (< 5 kN / < 1,124 lbf / < 1,102 lbs) IP67 (≥ 5 kN / ≥ 1,124 lbf / ≥ 1,102 lbs)
IP65 (< 5 kN / < 1,124 lbf / < 1,102 lbs)
IP67 (≥ 5 kN / ≥ 1,124 lbf / ≥ 1,102 lbs)

שאלות ותשובות

מהו טווח המדידה של חיישן F2802?

הטווחים הזמינים הם 0 ... 0,5 kN עד 0 ... 50 kN, עם טווחי ביניים של 1, 2, 5, 10, 20 ו-30 kN.

מהו הדיוק של החיישן?

±0.03 % Fnom לגוף מפלדה ו-±0.05 % Fnom לגוף מפלדת אל-חלד.

אילו אפשרויות חיבור יש להתקנה?

ההתקנה מתבצעת באמצעות שני חיבורי הברגה פנימיים, למתיחה ולדחיסה.

מהי דרגת ההגנה מפני חדירה?

IP65 עבור טווחים מתחת ל-5 kN (< 1,124 lbf / < 1,102 lbs) ו-IP67 עבור טווחים של 5 kN ומעלה (≥ 1,124 lbf / ≥ 1,102 lbs).

מהם טווחי הטמפרטורה המותרים?

טמפרטורת סביבה: ‎-20 … +80 °C; טמפרטורת תהליך: ‎-10 … +40 °C.

מאילו חומרים עשוי החיישן?

פלדת סגסוגת או פלדת אל-חלד עמידה לקורוזיה.

מה מבדיל את F2802 מדגמים אחרים בסדרה F280?

ה-F2802 הוא חיישן מסוג S עד 50 kN עם דיוק גבוה, התקנה פשוטה באמצעות הברגות פנימיות ומחיר משתלם. ---

זיהוי

דגם	F2802
סדרה	F280
תת-קטגוריה	S-Type

טווח מדידה

טווח כוח

0…0.5 kN · 0…1 kN · 0…2 kN · 0…5 kN · 0…10 kN · 0…20 kN · 0…30 kN · 0…50 kN · 0…112 lbf · 0…225 lbf · 0…450 lbf · 0…1124 lbf · 0…2248 lbf · 0…4496 lbf · 0…6744 lbf · 0…11241 lbf · 0…110 lbs · 0…221 lbs · 0…441 lbs · 0…1102 lbs · 0…2205 lbs · 0…4409 lbs · 0…6614 lbs · 0…11023 lbs · 0…50 kg · 0…100 kg · 0…200 kg · 0…500 kg · 0…1000 kg · 0…2000 kg · 0…3000 kg · 0…5000 kg

דיוק מדידה

מחלקת דיוק

±0.03 % Fnom (steel), ±0.05 % Fnom (stainless steel)

תנאי תהליך

טמפ׳ תהליך	−10…+40 °C
סוג התקנה	Tension, compression

מאפיינים חשמליים

אות יציאה

2.0 ± 0.001 mV/V

חומרים

חומר תא העומס

Alloy steel, Stainless steel

סביבת הפעלה

טמפ׳ סביבה	−20…+80 °C
דרגת הגנה IP	IP65/IP67
משקל	0.3 kg

תקנים ואישורים

תקנים

RoHSEACEAC RoHSCE

פרטים נוספים

הגנה מעומס יתר	150 %
אורך כבל	3 m
שפות גיליון נתונים	EN, DE

טבלאות מגיליון הנתונים

Model F2802			2
nom Rated force F nom lbf	112	225	450	1,124	2,248	4,496	6,744	11,241
Rated load F nom kg	50	100	200	500	1,000	2,000	3,000	5,000
Rated load F nom lbs	110	221	441	1,102	2,205	4,409	6,614	11,023
Relative linearity error din lin 1)
Steel	±0.03%F nom
Stainless steel	±0.05%F nom
Relative creep, 30 min.
Steel	±0.03%F nom
Stainless steel	±0.05%F nom
Relative reversibility v
Steel	±0.03%F nom
Stainless steel	±0.05%F nom
Relative repetability error in unchanged mounting position	b rg
Steel	±0.03%F nom
Stainless steel	±0.05%F nom
Relative deviation of zero signal d S,0	±2%F nom
Temperature effect on zero signalTK 0	≤ ±0.025 %/10 K
Temperature effect on characteristic value TK C	≤ ±0.025 %/10 K
Force limit F L	150%F nom
Breaking force F B	200%F nom
Material of measuring body	■ Stainless steel ■ Alloy steel
Rated temperature range B T, nom	-10 ...+ 40 °C [14 ... 104 °F]
Operating temperature range B T, G	-20 ...+ 80 °C [-4 ... 176 °F]
Input resistance R e	385 ± 30Ω
Output resistance R a	350±5Ω
Insulation resistance R is	≥ 5,000 MΩ/DC 100V
Output signal (rated output) C nom	2.0 ± 0.001 mV/V
Electrical connection	Cable ∅5x3,000 mm[∅0.2 x 118.11 in]
Supply voltage UB	■ DC 5 ...10V ■ DC 12 ...28V integrated or cable amplifier ■ 0(4) ...20mA DC 0 ...10V
Protection (acc. to IEC/EN 60529)
< 5 kN [< 1,124 lbf / < 1,102 lbs]	IP65
≥ 5 kN [≥ 1,124 lbf / ≥ 1,102 lbs]	IP67
Rated force F nom in / Weight in kg [lbs]
0.5 kN (112 lbf / 110 lbs)	0,3 (0,66)
1 kN; 2 kN; 5 kN; 10 kN (225 lbf; 450 lbf; 1.124 lbf; 2.248 lbf / 221 lbs; 441 lbs, 1.102 lbs; 2.205 lbs)	0,5 (1,1)
20 kN; 30 kN (4.496 lbf; 6.744 lbf / 4.409 lbs; 6.614 lbs)	1,3 (2,87)
50 kN (11.241 lbf / 11.023 lbs)	1,4 (3,09)

Logo	Description	Region
	EU declaration of conformity RoHS directive	European Union

Logo	Description	Region
	EAC RoHS directive	Eurasian Economic Community

Rated force in kN	Dimensions inmm
	B	H	W	M	L
0.5	50.8	63.5	25.4	M8	3,000
1 / 2	50.8	76.2	25.4	M12	3,000
5 / 10	57.2	87.3	31	M12	3,000
20 / 30	68.8	100	36.5	M24 x 2	3,000
50	76.2	114.3	36.5	M24 x 2	3,000

הצגת הכול (6)

Rated force in lbf	Rated force in lbs	Dimensions in inch
B	H	W	M	L
112	110	2	2.5	1	M8	118.11
225 / 450	221 / 441	2	3	1	M12	118.11
1,124 / 2,248	1,102 / 2,205	2.25	3.44	1.22	M12	118.11
4,496 / 6,744	4,409 / 6,614	2.71	3.94	1.44	M24 x 2	118.11
11,241	11,023	3	4.50	1.44	M24 x 2	118.11

Electrical connection

Supply voltage +	Exc+	Red
Supply voltage -	Exc-	Black
Signal +	Sig+	Green
Signal -	Sig-	White
Shield	Shield	Yellow-green
