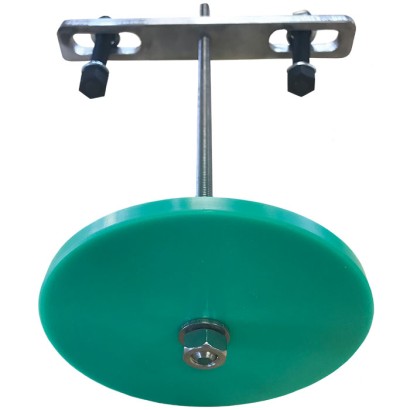

פקק עצירה מלבני עקשן
תיאור
המשטח התחתון של ציפוי לבני החיפוי העקשן בטכנולוגיית ניטור טמפרטורה קונבנציונלית 24/7 חייב להיות אחיד ושטוח לפני שניתן לקדוח חור, וניתן להכניס לתוכו תרמוקפל טמפרטורה גבוהה מדגם TC82/TC83 Calitum ®. במהלך ההתקנה של ציפוי לבני החיפוי העקשן ייתכן שחומר עודף, למשל דבק או לבנה, ייכנס לתוך פיית התהליך.
כל עודף של דבק או לבנה בפיית התהליך בתחתית גורם לכך שהמשטח יהיה לא סדיר. בנוסף, משטח מגע שאינו שטוח יכול להוביל למיקום לא מרכזי ולנטייה של הקדח.
פקק לבני החיפוי העקשן יוצר משטח תחתון חלק ושטוח, המאפשר קידוח מדויק וישר שנמצא על קו המרכז של פיית התהליך.
צינור ההגנה הראשוני נתמך על פניו העליונים של לבנה העקשן שהותקנה זה עתה. בכך מובטח שניתן להתקין את צינור ההגנה במיקום מדויק ונכון. הוא ימוקם על קו המרכז של פיית התהליך. הדבר גם מבטיח את המרחק הנכון אל משטח האיטום של אוגן התהליך.
תכונות מיוחדות
- מכין משטע עליון מדויק ושטוח של לבנים עמידות אש, מוכן לקידוח
- יוצר משטח תמיכה מדויק וחלק עבור צינור ההגנה הראשוני
- עוצר לבני חסינות אש במיקום מדויק בתוך הצינור של התהליך, מכוון לגובה הצינור
שאלות ותשובות
מה תפקידו של פקק העצירה RS80?
הוא מונע כניסת חומר לבני חיפוי עקשן (דבק או לבנה) לתוך פיות התרמוקפל TC82/TC83 Calitum® ומבטיח קידוח והתקנה מדויקים.
לאילו גדלי פיות תהליך מתאים ה-RS80?
הפקק מתאים לפיות בגודל DN 50 ... DN 175 (ASME 2" ... 6"), עם קוטר פנימי של 1.9" ... 6" (44 ... 170 mm).
מדוע נדרש משטח שטוח לפני הקידוח?
עודף דבק או לבנה בפיית התהליך יוצר משטח לא סדיר, העלול לגרום למיקום לא מרכזי ולנטייה של הקדח. הפקק יוצר משטח תחתון חלק ושטוח לקידוח מדויק וישר.
כיצד הפקק תומך בהתקנת צינור ההגנה?
צינור ההגנה הראשוני נתמך על פניו העליונים של לבנת החיפוי העקשן שהותקנה זה עתה, כך שהוא ממוקם על קו המרכז של פיית התהליך ובמרחק הנכון ממשטח האיטום של אוגן התהליך.
האם ה-RS80 מותאם לגובה הפייה?
כן, הפקק מותקן במיקום מדויק בתוך פיית התהליך ומותאם לגובה הפייה.
לאיזו מערכת של WIKA משתייך ה-RS80?
הוא חלק ממערכת הקידוח ללבני חיפוי עקשן של WIKA, לשימוש עם תרמוקפלים מדגם TC82/TC83 Calitum®.
האם קיימים אישורי ATEX או דירוג IP למוצר?
הנתונים שסופקו אינם כוללים אישורי סביבה מסוכנת או דירוג הגנה מפני חדירה; יש לעיין בדף הנתונים ds_ac8024_en_co_675071.
| דגם | RS80 |
| סדרה | RS |
| תת-קטגוריה | Refractory brick stopper |
| חיבור תהליך | DN 50 ... DN 175ASME 2 ... 6"ASME 2" ... 6"Process nozzle ID: 1.9" ... 6" (44 ... 170 mm) |
| שפות גיליון נתונים | EN, DE |
| Flange size | ASME 2 ... 6" or DN 50 ...DN 175 |
|---|---|
| Process nozzle ID | 1.9 ... 6" [44 ... 170 mm] |
| Nozzle height | According to the configuration Usually 4 ... 6" [100 ... 150 mm] |
| Material | ■ Stainless steel ■ 'S' grün ® ■ PVC |
