מתג לחץ קומפקטי
תיאור
מתגי לחץ מוברגים מדגם PSM01 בתצורת דיאפרגמה או בוכנה פותחים או סוגרים מעגל חשמלי, בהתאם לשאלה האם הלחץ יורד או עולה. בורג כוונון מאפשר כוונון קל ונוח באתר של נקודת המיתוג הנדרשת. לחלופין, WIKA מציעה ללקוחותיה את כוונון נקודת המיתוג במפעל.

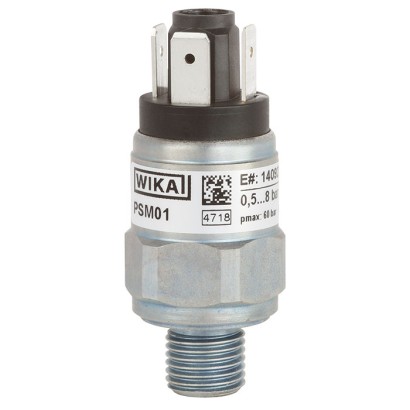

מתג לחץ קומפקטי, דגם PSM01
מתג הלחץ מדגם PSM01 מתאים ליישומים שבהם נעשה שימוש באוויר דחוס, נוזלים ניטרליים ומסככים-עצמיים וכן בגזים ניטרליים.
מתג לחץ זה כולל אי-חזרתיות טובה של נקודת המיתוג של ≤ 2 % מהטווח. התכנון הקומפקטי מתאים להרכבה קלה באמצעות מפתח שקע. המתג מעניין הן עבור לקוחות OEM והן עבור לקוחות עם כמויות נמוכות.
תכונות מיוחדות
- טווחי הגדרה: 0.2 … 2 bar [3 ... 30 psi] עד 30 ... 320 bar [450 ... 4,600 psi] ו- -0.85 ... -0.15 bar [-25 inHg ... -5 inHg]
- אי-חזרתיות של נקודת ההחלפה: ≤ 2 %
- פונקציות מיתוג: מגע סגור נורמלית, פתוח נורמלית או מגע החלפה
- מדיום: אוויר דחוס, נוזלים סיכה עצמית נייטרליים וגזים נייטרליים
שאלות ותשובות
מהו טווח הכיוון של מתג הלחץ PSM01?
טווחי הכיוון נעים מ-0.2 … 2 bar [3 ... 30 psi] ועד 30 … 320 bar [450 ... 4,600 psi], וכן טווח ואקום של -0.85 … -0.15 bar [-25 inHg ... -5 inHg].
מהי דיוק המיתוג של המתג?
אי-החזרתיות של נקודת המיתוג היא ≤ 2 % מהטווח, בהתאם לתקן ISO 10771-1.
אילו חיבורי תהליך זמינים?
זמינים חיבורים מוברגים בתצורות M10 x 1, G 1/8 B, G 1/4 B, R 1/8, R 1/4, 1/8 NPT, 1/4 NPT ו-7/16-20 UNF BOSS.
אילו מדיות מתאימים למתג?
המתג מתאים לאוויר דחוס, לנוזלים ניטרליים ומסככים-עצמיים ולגזים ניטרליים. חומרי האיטום הזמינים הם NBR, FKM, EPDM, TNBR ו-FVMQ.
מהן טמפרטורות ההפעלה?
טמפרטורת הסביבה המותרת היא -20 … +80 °C וטמפרטורת המדיום היא -40 … +100 °C.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה של המתג היא IP67.
אילו פונקציות מיתוג וחיבורים חשמליים קיימים?
המתג מציע מגע סגור רגיל, פתוח רגיל או מגע מחליף, עם חיבור חשמלי באמצעות מסוף להב 6.3 x 0.8 (3 פינות), מחבר עגול M12 x 1 (4 פינות), מחבר Deutsch DT04-2P (2 פינות) או יציאת כבל.
מה מייחד את ה-PSM01 מדגמים אחרים?
התכנון הקומפקטי (משקל 0.08 kg) מאפשר הרכבה קלה באמצעות מפתח שקע, וניתן לכוון את נקודת המיתוג באתר באמצעות בורג כוונון או במפעל — מה שהופך אותו מתאים הן ל-OEM והן לכמויות קטנות.
| דגם | PSM01 |
| סדרה | PSM |
| תת-קטגוריה | Pressure switch |
| טווח לחץ | 0.2…2 bar · 0.5…8 bar · 1…16 bar · 10…30 bar · 10…80 bar · 10…120 bar · 20…200 bar · 20…250 bar · 30…320 bar · -25…-5 inHg · 3…30 psi · 7…115 psi · 15…225 psi · 150…425 psi · 150…1150 psi · 150…1700 psi · 150…2300 psi · 300…2900 psi · 300…3600 psi · 450…4600 psi · -0.85…-0.15 bar |
| מחלקת דיוק | ≤ 2 % |
| תקן דיוק | ISO 10771-1 |
| חיבור תהליך | M10 x 17/16-20 UNF BOSSG ¼ B¼ NPTR ¼G ⅛ B⅛ NPTR ⅛G 1/8 BG 1/4 B1/8 NPT1/4 NPTR 1/8R 1/4 |
| טמפ׳ תהליך | −40…+100 °C |
| חיבור חשמלי | Blade terminal 6.3 x 0.8 (3-pin), Circular connector M12 x 1 (4-pin), Deutsch connector DT04-2P (2-pin), Cable outlet |
| פונקציית מתג | Normally closed, normally open, change-over contact |
| מגעי מתג | 1 |
| חומר מארז | Galvanised steel, Stainless steel |
| חומר חלקים רטובים | Galvanised steel, Stainless steel 303, PTFE |
| חומר אטם | NBR, FKM, EPDM, TNBR, FVMQ |
| טמפ׳ סביבה | −20…+80 °C |
| דרגת הגנה IP | IP67 |
| משקל | 0.08 kg |
| תקנים | CERoHSPressure equipment directiveLow voltage directiveRoHS directive |
| שפות גיליון נתונים | EN |
| Unit | Max. working pressure | Setting range | Non-repeatability 1) | Measurement principle |
|---|---|---|---|---|
| bar | 20 | -0.85 …-0.15 | ±0.05 | Diaphragm |
| 60 | 0.2…2 | ±0.04 | ||
| 0.5…8 | ±0.16 | |||
| 1…16 | ±0.32 | |||
| 350 | 10…30 | ±0.6 | Piston | |
| 10…80 | ±1.6 | |||
| 10 …120 | ±2.4 | |||
| 20 …200 | ±4 | |||
| 20 …250 | ±5 | |||
| 30 …320 | ±6.4 | |||
| psi | 300 | -25 …-5 inHg | ±1.4 inHg | Diaphragm |
| 870 | 3…30 | ±0.6 | ||
| 7 …115 | ±2.3 | |||
| 15 …225 | ±4.5 | |||
| 5,000 | 150 …425 | ±8.5 | Piston | |
| 150 …1,150 | ±23 | |||
| 150 …1,700 | ±34 | |||
| 150 …2,300 | ±46 | |||
| 300 …2,900 | ±58 | |||
| 300 …3,600 | ±72 | |||
| 450 …4,600 | ±92 |
| Electrical connection | Normally open | Normally closed | Change-over contact |
|---|---|---|---|
| Blade terminal 6.3 x 0.8 (3-pin) | - | - | x |
| Circular connector M12 x 1 (4-pin) | - | - | x |
| Deutsch connector DT04-2P (2-pin) | x | x | - |
| Cable outlet | x | x | x |
| Utilization category 1) | Voltage, current | |
|---|---|---|
| Resistive load AC-12, DC 12 | AC 48 V, 2 A | DC 24 V, 2 A |
| Inductive load AC-14, DC 14 | AC 48 V, 2 A | DC 24 V, 1 A |
| Min. switching power | 25 mWwith solid silver contacts | |
| Max. switching power | 50 mWwith gold-plated contacts (option) |
| Non-repeatability (guideline value) | Switch point setting |
|---|---|
| ≤ 2 %of setting range end value | No factory setting, adjustable |
| Factory setting, adjustable | |
| ≤ 4 %of set switch point 2) | Fixed factory setting, not adjustable |
הצגת הכול (12)
| Measurement principle | Switch hysteresis (guideline value) |
|---|---|
| Diaphragm (vacuum) | 250 mbar |
| Diaphragm (gauge pressure) | 0.1 bar [1.4 psi] + 5 ... 10 %of switch point Example:With a switch point of 3 bar [42 psi], the switch hysteresis is 0.25 ... 0.4 bar [3.5 ... 5.6 psi]. |
| Piston | 5 bar [70 psi] + 5 ... 10 %of switch point Example:With a switch point of 100 bar [1,500 psi], the switch hysteresis is 10 ... 15 bar [145 ... 220 psi]. |
| Medium temperature | Sealing material |
|---|---|
| -20 …+80 °C [-4 ... +176 °F] | NBR |
| 0 …100 °C [32 ... 212 °F] | FKM |
| -40 …+100 °C [-40 ... +212 °F] | EPDM |
| -40 …+80 °C [-40 ... +176 °F] | TNBR |
| -40 ... +100 °C [-40 ... +212 °F] | FVMQ |
| Thread | Process connection standard | Material of wetted parts |
|---|---|---|
| G⅛B | DIN EN ISO 228-1 | ■ Galvanised steel ■ Stainless steel |
| G ¼ B | DIN EN ISO 228-1 | ■ Galvanised steel ■ Stainless steel |
| M10 x 1 | DIN 13-5 | Galvanised steel |
| 7/16-20 UNF BOSS | SAE J514 E | Galvanised steel |
| ⅛NPT | ANSI/ASME B1.20.1 | ■ Galvanised steel ■ Stainless steel |
| ¼ NPT | ANSI/ASME B1.20.1 | ■ Galvanised steel ■ Stainless steel |
| R⅛ | ISO 7 | ■ Galvanised steel ■ Stainless steel |
| R ¼ | ISO 7 | Galvanised steel |
| Designation | Ingress protec- tion 1) | Wire cross-section | Cable ∅ |
|---|---|---|---|
| Blade terminal 6.3 x 0.8 (3-pin) | IP00 | - | - |
| Circular connector M12 x 1 (4-pin) | IP67 | - | - |
| Deutsch connector DT04-2P (2-pin) | IP67 | - | - |
| Cable outlet, 2-wire 2) 3) | IP67 | 2 x 0.75 mm² [1.16 x 10 -3 in²] | 5.0 mm[0.2 in] |
| Cable outlet, 3-wire 2) 3) | IP67 | 3 x 0.5 mm² [7.75 x 10 -4 in²] | 5.3 mm[0.21 in] |
| Description | Country |
|---|---|
| EU declaration of conformity | European Union |
| ■ Pressure equipment directive | |
| ■ Low voltage directive | |
| ■ RoHS directive |
| Designation | Order number | |||
|---|---|---|---|---|
| without cable | with 2 mcable | with 5 mcable | with 10 mcable | |
| Circular connector M12 x 1 (4-pin) | ||||
| ■ straight | 2421262 | 14086880 | 14086883 | 14086884 |
| ■ angled | 2421270 | 14086889 | 14086891 | 14086892 |
| Designation | Order number |
|---|---|
| Rubber protective cap (PVC) | 31095267 |
| G | L1 |
|---|---|
| ⅛NPT | 10 [0.4] |
| ¼NPT | 12 [0.47] |
| R⅛ | 10 [0.4] |
| R¼ | 12 [0.47] |
