PGS25

בהזמנה

WIKA · מדידת לחץ · משפחה PGS

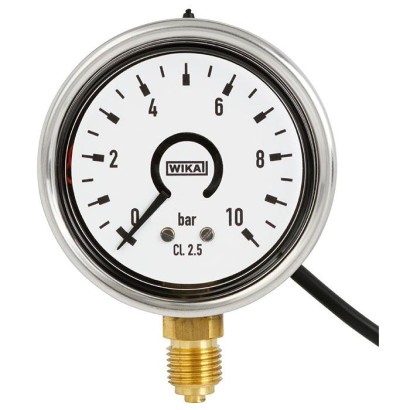

מד לחץ עם מתג לחץ אלקטרוני, עם צינור בורדון

Name: מד לחץ עם מתג לחץ אלקטרוני, עם צינור בורדון
Brand: WIKA
SKU: PGS25

מארז מפלדת אל-חלד, 50 [2"] ו-63 [2 ½"]

טווח

0…400 kg/cm²

יציאה

PNP transistor

דיוק

2.5

הגנה

IP65

RoHSCRNCE

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

מתג ה-SwitchGAUGE מדגם PGS25 הוא שילוב של מד לחץ עם צינור בורדון ומתג לחץ אלקטרוני. הוא מספק אינדיקציה אנלוגית רגילה, שניתן לקרוא במקום ללא תלות באספקת החשמל. בנוסף, המכשיר מסוגל לבצע מיתוג של עד שתי יציאות טרנזיסטור.

נקודת/נקודות המיתוג (אחת או שתיים) מוגדרות במפעל בהתאם לדרישות הלקוח, קבועות בין 5 ל-95 % מטווח הסקאלה, ומסומנות על החוגה באמצעות מחווני סימון אדומים. בהתאם למיקום המחוון, המעגל ייפתח או ייסגר.

ה-SwitchGAUGE זמין בטווחי סקאלה מ-0 ... 1.6 עד 0 ... 400 bar או מ-0 ... 30 עד 0 .... 6,000 psi, עם דרגת דיוק 2.5 או 1.6 ועם כבל עגול באורך 2 m [0.08 in] לחיבור החשמלי.

מד לחץ עם צינור בורדון דגם PGS25

גוף המכשיר מפלדת אל-חלד עומד בדרישות דירוג האטימות IP65. ניתן להגביר את עמידותו בפני זעזועים ורעידות באמצעות מילוי גוף המכשיר בשמן סיליקון. כך המכשיר מתאים באופן מושלם לשימוש בסביבות תעשייתיות קשות.

ניתן להשתמש ב-SwitchGAUGE באופן פעיל לניטור תהליכים, למשל לשליטה בגובה מפלס של בלון גז או במעגל הידראולי. באמצעות אפשרויות שונות ניתן להתאים את מד הלחץ באופן מדויק לדרישות הספציפיות של כל יישום עבור הלקוח.

תכונות מיוחדות

חיישן ללא מגע (ללא בלאי)
מארז מפלדת אל-חלד עמיד
טווחי סקאלה 0 ... 1.6 עד 0 ... 400 bar או 0 ... 30 עד 0 .... 6,000 psi
יציאות מיתוג NPN או PNP
שני נקודות המיתוג ניתנות לתכנות במפעל בטווח 5 ... 95 % מטווח הסקאלה

שאלות ותשובות

מהו טווח המדידה של ה-PGS25?

טווחי הסקאלה נעים מ-0 ... 1.6 ועד 0 ... 400 bar, או מ-0 ... 30 ועד 0 ... 6,000 psi. קיימים גם טווחי ואקום כגון -1 ... 0 bar.

מהי דרגת הדיוק?

דרגת הדיוק היא 2.5 או 1.6, לפי התקן EN 837-1.

אילו חיבורי תהליך זמינים?

G 1/8 B, G 1/4 B, M10x1, 1/8 NPT, 1/4 NPT, R1/8 ו-R1/4.

מהם חומרי המכשיר?

המארז עשוי פלדת אל-חלד 1.4301 (304), והחלקים במגע עם התווך עשויים סגסוגת נחושת.

מהם טווחי הטמפרטורה המותרים?

טמפרטורת הסביבה: ‎-20 … +60 °C; טמפרטורת התווך: ‎-40 … +60 °C.

מהי דרגת האטימות?

המארז עומד בדרישות דירוג האטימות IP65.

אילו אישורים יש למכשיר?

RoHS, CRN ו-CE. אין אישור אזורים מסוכנים (Ex) לדגם זה.

מה מבדיל את ה-PGS25 ממדי לחץ עם מגעים מכניים?

המיתוג מבוצע על ידי חיישן אלקטרוני ללא מגע, ולכן הוא חסר בלאי, עם יציאות NPN/PNP או 4-20 mA — בניגוד למגעים מכניים החשופים לשחיקה.

זיהוי

דגם	PGS25
סדרה	PGS
תת-קטגוריה	Bourdon tube pressure gauge with electronic switch

טווח מדידה

טווח לחץ

0…30 psi · 0…6000 psi · 0…1.6 bar · 0…60 psi · 0…100 psi · 0…160 psi · 0…200 psi · 0…250 psi · 0…400 psi · 0…160 kPa · 0…0.16 MPa · 0…4 MPa · 0…2 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…7 bar · 0…10 bar · 0…12 bar · 0…14 bar · 0…16 bar · 0…20 bar · 0…25 bar · 0…28 bar · 0…3000 psi · 0…200 kPa · 0…4000 psi · 0…250 kPa · 0…300 kPa · 0…400 kPa · 0…600 kPa · 0…700 kPa · 0…1000 kPa · 0…1400 kPa · 0…1600 kPa · 0…500 psi · 0…0.25 MPa · 0…6 MPa · 0…0.4 MPa · 0…7 MPa · 0…0.6 MPa · 0…14 MPa · 0…1 MPa · 0…16 MPa · 0…1.6 MPa · 0…20 MPa · 0…2 MPa · 0…25 MPa · 0…2.5 MPa · 0…31.5 MPa · 0…3 MPa · 0…40 MPa · -0.06…0 MPa · -0.1…0 MPa · 0…400 bar · 0…40000 kPa · 0…600 psi · 0…800 psi · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…300 psi · -0.6…0 bar · -1…0 bar · -1…30 bar · -30…0 inHg · 0…2500 kPa · 0…3000 kPa · 0…4000 kPa · 0…6000 kPa · 0…7000 kPa · 0…10000 kPa · 0…14000 kPa · 0…16000 kPa · 0…20000 kPa · 0…25000 kPa · 0…31500 kPa · 0…1.6 kg/cm² · 0…2 kg/cm² · 0…2.5 kg/cm² · 0…4 kg/cm² · 0…6 kg/cm² · 0…7 kg/cm² · 0…10 kg/cm² · 0…12 kg/cm² · 0…14 kg/cm² · 0…16 kg/cm² · 0…20 kg/cm² · 0…25 kg/cm² · 0…28 kg/cm² · 0…30 kg/cm² · 0…35 kg/cm² · 0…40 kg/cm² · 0…60 kg/cm² · 0…70 kg/cm² · 0…100 kg/cm² · 0…140 kg/cm² · 0…160 kg/cm² · 0…200 kg/cm² · 0…250 kg/cm² · 0…315 kg/cm² · 0…350 kg/cm² · 0…400 kg/cm² · 0…1.6 kg/cm2 · 0…400 kg/cm2 · -0.6…0 kg/cm2 · -1…0 kg/cm2

דיוק מדידה

מחלקת דיוק	2.5, 1.6
תקן דיוק	EN 837-1

תנאי תהליך

חיבור תהליך	G ⅛ BG ¼ BM10 x 1⅛ NPT¼ NPTR ⅛R ¼G 1/8 BG 1/4 B1/8 NPT1/4 NPTR1/8R1/4
טמפ׳ תהליך	−40…+60 °C

מאפיינים חשמליים

אות יציאה	PNP transistor · NPN transistor · 4-20 mA · NPN · PNP
הזנה	DC 12 ... 32 V
חיבור חשמלי	Cable, 2 m, PVC, 4 mm diameter
פונקציית מתג	Normally closed (NC) or normally open (NO)
מגעי מתג	2

חומרים

חומר מארז	Stainless steel 1.4301 (304)
חומר חלקים רטובים	Copper alloy

סביבת הפעלה

טמפ׳ סביבה	−20…+60 °C
דרגת הגנה IP	IP65
משקל	0.3 kg

תקנים ואישורים

תקנים

RoHSCRNCE

פרטים נוספים

קוטר חוגה	50 mm
שפות גיליון נתונים	EN, DE

טבלאות מגיליון הנתונים

bar
0 ... 1.6	0 ... 30
0 ... 2	0 ... 35
0 ... 2.5	0 ... 40
0 ... 4	0 ... 60
0 ... 6	0 ... 70
0 ... 7	0 ... 100
0 ... 10	0 ... 140
0 ... 12	0 ... 160
0 ... 14	0 ... 200
0 ... 16	0 ... 250
0 ... 20	0 ... 315
0 ... 25	0 ... 400
0 ... 28	-

kPa
0 ... 160	0 ... 3,000
0 ... 200	0 ... 4,000
0 ... 250	0 ... 6,000
0 ... 300	0 ... 7,000
0 ... 400	0 ... 10,000
0 ... 600	0 ... 14,000
0 ... 700	0 ... 16,000
0 ... 1,000	0 ... 20,000
0 ... 1,400	0 ... 25,000
0 ... 1,600	0 ... 31,500
0 ... 2,500	0 ... 40,000

psi
0 ... 30	0 ... 600
0 ... 60	0 ... 800
0 ... 100	0 ... 1,000
0 ... 160	0 ... 1,500
0 ... 200	0 ... 2,000
0 ... 250	0 ... 3,000
0 ... 300	0 ... 4,000
0 ... 400	0 ... 6,000
0 ... 500	-

kg/cm 2
0 ... 1.6	0 ... 30
0 ... 2	0 ... 35
0 ... 2.5	0 ... 40
0 ... 4	0 ... 60
0 ... 6	0 ... 70
0 ... 7	0 ... 100
0 ... 10	0 ... 140
0 ... 12	0 ... 160
0 ... 14	0 ... 200
0 ... 16	0 ... 250
0 ... 20	0 ... 315
0 ... 25	0 ... 350
0 ... 28	0 ... 400

הצגת הכול (14)

MPa

0 ... 0.16	0 ... 4
0 ... 0.25	0 ... 6
0 ... 0.4	0 ... 7
0 ... 0.6	0 ... 14
0 ... 1	0 ... 16
0 ... 1.6	0 ... 20
0 ... 2	0 ... 25
0 ... 2.5	0 ... 31.5
0 ... 3	0 ... 40

Output signal

Type	■ 1 PNP or NPN transistor output ■ 2 PNP or NPN transistor outputs ■ 1 PNP or NPN transistor output + 4 ...20 mA, 2-wire analogue output
Switching functions	Normally closed (NC) or normally open (NO)
Switch point setting	Set pointer factory-set, fixed within scale range
Setting range	5 ... 95 %of span
Distance between switch points	With a version with 2 contacts, these must not be set to the same point.The required offset is approx. 15 %of the span.
Switching current	≤ 1 A, short-circuit-proof
Supply voltage	DC 12 ...32V

Electrical connection

Connection type	Cable
Wire cross-section	0.14 mm² [AWG 26]
Cable diameter	4 mm[0.16 in]
Ingress protection	IP67
Cable length	2 m[0.08 in]
Short-circuit resistance	Short-circuit-proof
Material	PVC

Operating conditions

Medium temperature range	≤ +60 °C [+140 °F]
Ambient temperature range	-20 ...+60 °C [-4 ...+140 °F]
Storage temperature range	-40 ...+70 °C [-40 ...+158 °F]
Pressure limitation
Steady	¾xfull scale value
Fluctuating	2/3 x full scale value
Short time	Full scale value
Ingress protection per IEC/EN 60529	IP65

Logo	Description	Region
	EU declaration of conformity	European Union
-	CRN Safety (e.g. electr. safety, overpressure, ...)	Canada

Logo	Description	Region
	PAC Kazakhstan Metrology, measurement technology	Kazakhstan
-	PAC Ukraine Metrology, measurement technology	Ukraine
	PAC Uzbekistan Metrology, measurement technology	Uzbekistan

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)
Recommended calibration interval	1 year (dependent on conditions of use)

h NS	G G	in mm [inch] 0.5 D h S3 Dimensions in mm[in]	Weight in g [oz]
a G1/4B	± 0.02] 54 [2.13] D	h	b1 ±0.5 [±0.02]	a	S3
[1.77] [0.39] 48 [1.89] 13 [0.51] 50 [2"]	G1/8B G⅛B	51 [2.01] 55 [2.17]	45 [1.77]	36 [1.42]	12 [0.47]	10 [0.39]	Approx. 200 [7.05]
13 [0.51] 1/4NPT R1/4 ISO7 G¼B	37 [1.46] 68 [2.68] 54 [2.13] 55 [2.17]	48 [1.89]	36 [1.42]	12 [0.47]	13 [0.51]	Approx. 200 [7.05]
1/8NPT R1/8 ISO7 M10 x 1	51 [2.01] 55 [2.17]	45 [1.77]	36 [1.42]	12 [0.47]	10 [0.39]	Approx. 200 [7.05]
M10x1 ⅛NPT	51 2.01] 55 [2.17]	45 [1.77]	36 [1.42]	12 [0.47]	10 [0.39]	Approx. 200 [7.05]
¼NPT	55 [2.17]	48 [1.89]	36 [1.42]	12 [0.47]	13 [0.51]	Approx. 200 [7.05]
R⅛	55 [2.17]	45 [1.77]	36 [1.42]	12 [0.47]	10 [0.39]	Approx. 200 [7.05]
R¼	55 [2.17]	48 [1.89]	36 [1.42]	12 [0.47]	13 [0.51]	Approx. 200 [7.05]
63 [2 ½"]	G⅛B	68 [2.68]	51 [2.01]	37 [1.46]	13 [0.51]	10 [0.39]	Approx. 300 [10.58]
G¼B	68 [2.68]	54 [2.13]	37 [1.46]	13 [0.51]	13 [0.51]	Approx. 300 [10.58]
M10 x 1	68 [2.68]	51 [2.01]	37 [1.46]	13 [0.51]	10 [0.39]	Approx. 300 [10.58]
⅛NPT	68 [2.68]	51 [2.01]	37 [1.46]	13 [0.51]	10 [0.39]	Approx. 300 [10.58]
¼NPT	68 [2.68]	54 [2.13]	37 [1.46]	13 [0.51]	13 [0.51]	Approx. 300 [10.58]
R⅛	68 [2.68]	51 [2.01]	37 [1.46]	13 [0.51]	10 [0.39]	Approx. 300 [10.58]
R¼	68 [2.68]	54 [2.13]	37 [1.46]	13 [0.51]	13 [0.51]	Approx. 300 [10.58]

NS	G	Dimensions in mm[in] NS 63 [2.48]	Weight in g [oz]
D	b1 ±0.5 [±0.02] Dimensions in mm [inch] G ⌀ D b1 ± 0.5 b2 ± 1	b2 ±1 [±0.04] S3	S3
50 [2"]	G⅛B	55 [2.17]	36 [1.42] b1 [ ± 0.02] b2 [ ± 0.04] G1/4B 61.5	61 [2.40] 13	10 [0.39]	Approx. 200 [7.05]
G¼B	55 [2.17]	36 [1.42] [2.42] 58.5	64 [2.52] [0.51] 10	13 [0.51]	Approx. 200 [7.05]
M10 x 1	55 [2.17]	36 [1.42] G1/8B [2.30]	61 [2.40] [0.39]	10 [0.39]	Approx. 200 [7.05]
⅛NPT	55 [2.17]	36 [1.42] 68 [2.68] 37 [1.46] 1/4NPT ISO7 61.5 [2.42]	61 [2.40] 13 [0.51]	10 [0.39]	Approx. 200 [7.05]
¼NPT	55 [2.17]	36 [1.42] 1/8NPT ISO7 58.5 [2.30]	64 [2.52] 10 [0.39]	13 [0.51]	Approx. 200 [7.05]
R⅛	55 [2.17]	36 [1.42] M10x1 58.5 [2.30]	61 [2.40] 10 [0.39]	10 [0.39]	Approx. 200 [7.05]
R¼	55 [2.17]	36 [1.42]	64 [2.52]	13 [0.51]	Approx. 200 [7.05]
63 [2 ½"]	G⅛B	68 [2.68]	37 [1.46]	58.5 [2.30]	10 [0.39]	Approx. 300 [10.58]
G¼B	68 [2.68]	37 [1.46]	61.5 [2.42]	13 [0.51]	Approx. 300 [10.58]
M10 x 1	68 [2.68]	37 [1.46]	58.5 [2.30]	10 [0.39]	Approx. 300 [10.58]
⅛NPT	68 [2.68]	37 [1.46]	58.5 [2.30]	10 [0.39]	Approx. 300 [10.58]
¼NPT	68 [2.68]	37 [1.46]	61.5 [2.42]	13 [0.51]	Approx. 300 [10.58]
R⅛	68 [2.68]	37 [1.46]	58.5 [2.30]	10 [0.39]	Approx. 300 [10.58]
R¼	68 [2.68]	37 [1.46]	61.5 [2.42]	13 [0.51]	Approx. 300 [10.58]

Model		Description
	910.17	Seals → See data sheet AC 09.08
	910.15	Syphons → See data sheet AC 09.06
	910.13	Overpressure protector → See data sheet AC 09.04
	IV1	Needle valve and multiport needle valve → See data sheet AC 09.22
	IV2	Block-and-bleed valve → See data sheet AC 09.19
