PG81, PG91

בהזמנה

WIKA · מכשירי מדידה · משפחה PG

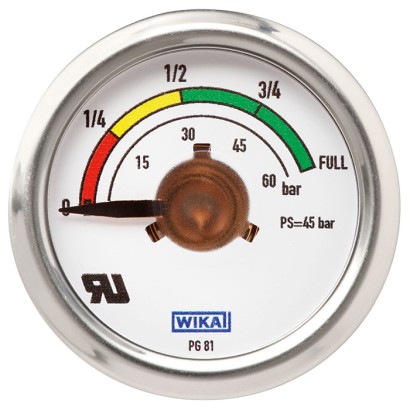

מד לחץ, גרסת DirectDrive

Name: מד לחץ, גרסת DirectDrive
Brand: WIKA
SKU: PG81/91

מד לחץ DirectDrive עם צינור ספירלי (PG81) והליקלי (PG91) למדידת לחצים סטטיים במדיום יבש וגזי, מתאים לציון לחץ בעת מילוי בלחץ של צילינדרים בגזים רפואיים ותעשייתיים.

הגנה

IP65/IP67

UL 252AUL 404CEEN 837-1ISO 10297UL

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

מדי הלחץ DirectDrive של WIKA אינם דורשים מנגנון תנועה: אלמנט הלחץ — צינור ספירלי (PG81) או הליקלי (PG91) — מחובר ישירות למחוג. המכשיר מיועד למדידת לחצים סטטיים במדיום יבש וגזי שאינו תוקף חלקי סגסוגת נחושת. הוא נבחר במיוחד לציון לחץ בעת מילוי של צילינדרים בגזים רפואיים ותעשייתיים.

תכונות מיוחדות

עמידות טובה לרעידות ולהלם
עיצוב קומפקטי וחזק
טווחי סקאלה עד 0 ... 450 bar [0 ... 6,500 psi]
בית מפלדת אל-חלד, NS 36 [1.4"] ו-NS 41 [1.6"]
הגנה מפני חדירה IP65 ו-IP67 זמינה

שאלות ותשובות

מהו טווח המדידה של מדי הלחץ PG81 ו-PG91?

טווחי הסקאלה נעים מ-0 ... 40 bar ועד 0 ... 450 bar (0 ... 600 עד 0 ... 6,500 psi).

מהו הדיוק של המכשיר?

הדיוק הוא ±4 % מהטווח, ו-±2.5 % בלחץ מוגדר.

אילו אפשרויות חיבור תהליך קיימות?

G ⅛ B, G ¼ B, ⅛ NPT, ¼ NPT, R ⅛ ו-R ¼.

באיזה מדיום ניתן להשתמש במד הלחץ?

המכשיר מיועד למדידת לחצים סטטיים במדיום יבש וגזי שאינו תוקף חלקי סגסוגת נחושת, והוא זמין נקי משמן ושומן, כולל עבור חמצן.

מהו טווח הטמפרטורות המותר?

טמפרטורת המדיום והסביבה: ‎-20 ... +65 °C; טווח האחסון: ‎-40 ... +70 °C.

מהי רמת ההגנה מפני חדירה?

זמינה הגנה IP65 ו-IP67.

אילו תעודות ותקנים חלים על המכשיר?

UL 252A, UL 404, CE, EN 837-1, ISO 10297 ו-UL; התקנים EN 837-1, ISO 7 ו-ANSI/B1.20.1.

מה ההבדל בין PG81 ל-PG91?

ל-PG81 אלמנט מדידה מסוג צינור ספירלי, ול-PG91 צינור הליקלי; בנוסף, ב-PG91 קיימת אפשרות לקוטר אלמנט מדידה מוקטן כמצמצם.

זיהוי

דגם	PG81, PG91
סדרה	PG
תת-קטגוריה	Pressure gauge

סביבת הפעלה

טמפ׳ סביבה	−20…+65 °C
דרגת הגנה IP	IP65/IP67
משקל	0.021 kg

תקנים ואישורים

תקנים

UL 252AUL 404CEEN 837-1ISO 10297UL

פרטים נוספים

שפות גיליון נתונים

EN, DE

טבלאות מגיליון הנתונים

Further details on: scale ranges

Unit	■ bar ■ psi ■ kg/cm² ■ kPa ■ MPa
Dial
Scale angle	≤ 160° ±15°
Scale layout	■ Single scale ■ Dual scale
Scale colour	Single scale	Black
Dual scale	Black/red
Material	Aluminium
Customer-specific version	Other scales, e.g. with red mark, circular arcs or circular sectors, on request
Pointer	Copper alloy, black

Process connection
Standard	■ EN 837-1 ■ ISO 7 ■ ANSI/B1.20.1
Size
EN 837-1	■ G⅛B,male thread ■ G¼B,male thread
ANSI/B1.20.1	■ ⅛NPT, male thread ■ ¼NPT, male thread
ISO 7	■ R ⅛, male thread ■ R ¼, male thread
Restrictor	■ Without ■ ∅0.3 mm[0.012"], copper alloy ■ ∅0.1 mm[0.004"], copper alloy ■ Reduced measuring element diameter (only model PG91 with helical tube)
Material (wetted)
Process connection	Copper alloy
Bourdon tube	Copper alloy

Operating conditions

Medium temperature range	-20 ...+65 °C [-4 ...+149 °F]
Ambient temperature range	-20 ...+65 °C [-4 ...+149 °F]
Storage temperature range	-40 ...+70 °C [-40 ...+158 °F]
Pressure limitation
Steady 1)	3/4 x full scale value
Fluctuating	2/3 x full scale value
Short time	Full scale value
Ingress protection per IEC/EN 60529	■ IP65 ■ IP67

Logo	Description	Region
	EU declaration of conformity Pressure Equipment Directive PS > 200 bar, module A, pressure accessory	European Union
	UL UL approval per UL 252A (only for model PG81) UL approval per UL 404 (only for scale ranges from 0 ... 100 bar [0 ... 1,500 psi])	North America

הצגת הכול (7)

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)

NS	G	Dimensions in mm[in]	Weight in kg [lb]
S3 SW D	b1 ±0.5 [±0.02]	b2 ±1.5 [±0.06]	S3	SW
36 [1.4"]	21,5 [0.85] G⅛B	10 [0.39] 12 36 [1.42]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.021 [0.046]
26,5 [1.04] G¼B	15 [0.59] 14 36 [1.42]	11.5 [0.45]	26.5 [1.04]	15 [0.59]	14 [0.55]	Approx. 0.021 [0.046]
[0.45] 21,5 [0.85] ⅛NPT	10 [0.39] 12 36 [1.42]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.021 [0.046]
[0.96] ¼NPT	36 [1.42]	11.5 [0.45]	24.5 [0.96]	13 [0.51]	14 [0.55]	Approx. 0.021 [0.046]
24,5 R⅛	13 [0.51] 14 36 [1.42]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.021 [0.046]
R¼	36 [1.42]	11.5 [0.45]	24.5 [0.96]	13 [0.51]	14 [0.55]	Approx. 0.021 [0.046]
41 [1.6"]	G⅛B	41 [1.61]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.024 [0.053]
G¼B	41 [1.61]	11.5 [0.45]	26.5 [1.04]	15 [0.59]	14 [0.55]	Approx. 0.024 [0.053]
⅛NPT	41 [1.61]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.024 [0.053]
¼NPT	41 [1.61]	11.5 [0.45]	24.5 [0.96]	13 [0.51]	14 [0.55]	Approx. 0.024 [0.053]
R⅛	41 [1.61]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.024 [0.053]
R¼	41 [1.61]	11.5 [0.45]	24.5 [0.96]	13 [0.51]	14 [0.55]	Approx. 0.024 [0.053]

NS	G	Dimensions in mm[in]	Weight in kg [lb]
[inch] ± 1 D	b1 ±0.5 [±0.02]	b2 ±1 [±0.04]	S3	SW
G1/8B 36 [1.4"]	b [ ± 0.02] b2 [ ± G⅛B	0.04] S3 SW 36 [1.42]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.021 [0.046]
21,5 G¼B	[0.85] 10 [0.39] 12 36 [1.42]	11.5 [0.45]	26.5 [1.04]	15 [0.59]	14 [0.55]	Approx. 0.021 [0.046]
11,5 [0.45] 26,5 ⅛NPT	[1.04] 15 [0.59] 14 36 [1.42]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.021 [0.046]
21,5 ¼NPT	[0.85] 10 [0.39] 12 36 [1.42]	11.5 [0.45]	24.5 [0.96]	13 [0.51]	14 [0.55]	Approx. 0.021 [0.046]
24,5 R⅛	[0.96] 13 [0.51] 14 36 [1.42]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.021 [0.046]
R¼	36 [1.42]	11.5 [0.45]	24.5 [0.96]	13 [0.51]	14 [0.55]	Approx. 0.021 [0.046]
41 [1.6"]	G⅛B	41 [1.61]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.024 [0.053]
G¼B	41 [1.61]	11.5 [0.45]	26.5 [1.04]	15 [0.59]	14 [0.55]	Approx. 0.024 [0.053]
⅛NPT	41 [1.61]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.024 [0.053]
¼NPT	41 [1.61]	11.5 [0.45]	24.5 [0.96]	13 [0.51]	14 [0.55]	Approx. 0.024 [0.053]
R⅛	41 [1.61]	11.5 [0.45]	21.5 [0.85]	10 [0.39]	12 [0.47]	Approx. 0.024 [0.053]
R¼	41 [1.61]	11.5 [0.45]	24.5 [0.96]	13 [0.51]	14 [0.55]	Approx. 0.024 [0.053]
