PCS

בהזמנה

WIKA · מדידת לחץ · משפחה PCS

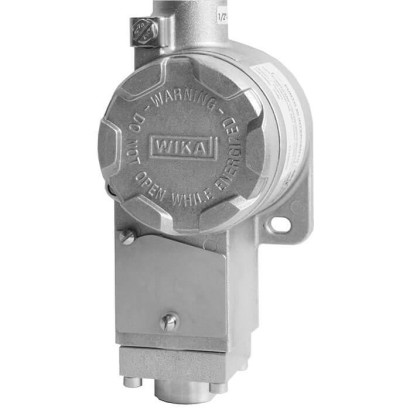

מתג לחץ קומפקטי

Name: מתג לחץ קומפקטי
Brand: WIKA

מתג לחץ קומפקטי ליישומים קריטיים לבטיחות בתעשיות תהליכיות, עם מבנה עמיד, יכולת מיתוג גבוהה, וזמין בגרסאות SIL 2/3.

טווח

-1…1000 bar

דיוק

≤ 1 % of end of setting range

הגנה

IP66

RoHSPEDLow voltage directiveEN 10204 2.2EN 10204 3.1CENACE MR0175/ISO15156NACE MR0103/ISO17945EN1854Ex ia IIIC T85°C/T135°C DaEx ia IIC T6/T4 GaATEX II 1 GDIECEx Ex ia IIC T6/T4 GaEACHazardous areas Ex UkraineCCCKCsEx ia I MaEx ia IIIC T85°C/T135°C Da IP66

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

מתגי לחץ מכניים באיכות גבוהה אלה פותחו במיוחד עבור יישומים בעלי חשיבות בטיחותית. היתרון הגדול של מתגי לחץ מכניים הוא שבמהלך תהליך ההפעלה אין צורך במתח אספקה.

במהלך הייצור, המתגים עוברים מעקב באמצעות תוכנת בקרת איכות בכל שלב ולאחר מכן נבדקים ב-100 %. בשל קומפקטיותו, ניתן להתקין את מתג הלחץ מדגם PCS בסביבות מדידה שבהן יש שטח מוגבל. בית המתג העמיד עשוי מסגסוגת אלומיניום או מפלדת אל-חלד 316L ויכול לעמוד בתנאי עבודה קשים ומאכלים של תעשיית התהליכים, עם טווחי עבודה של עד 1,000 bar.

for further approvals, see page 5

תכונות מיוחדות

אין צורך באספקת חשמל להפעלת עומסים חשמליים
בית מפסק עמיד מסג סגסוגת אלומיניום או פלדת אל-חלד בממדים זהים, IP66, NEMA 4X
טווחי הגדרה מ- 0.2 ... 1.2 ועד 200 ... 1,000 bar, טווחי ואקום
בטיחות פנימית Ex ia זמינה
נקודת הפעלה אחת, SPDT או DPDT, הספק מיתוג גבוה עד AC 250 V, 15 A

שאלות ותשובות

מהו טווח הלחץ של מתג ה-PCS?

טווחי הכיוון החלים הם מ־0.2 ... 1.2 bar ועד 200 ... 1,000 bar, כולל טווחי ואקום (למשל ‎-1.0 ... -0.2 bar).

מהי דיוק המיתוג?

הדיוק הוא ≤ 1 % of end of setting range, בהתאם לתקן IEC 61298-2:2008.

אילו חיבורי תהליך זמינים?

בין היתר: ¼ NPT נקבה, ½ NPT זכר/נקבה באמצעות מתאם, G ¼ A ו-G ½ A זכר באמצעות מתאם, M20 x 1.5 ו-¾ NPT.

איזה מדיום מתאים למתג?

המתג מתאים למדיה גזית ונוזלית, כולל מדיה אגרסיבית, צמיגה מאוד או מזוהמת. חלקים באים במגע זמינים ב-Stainless steel 316L, Hastelloy C276, Inconel, NBR או PTFE.

מהם גבולות הטמפרטורה?

טמפרטורת הסביבה: ‎-60 … +85 °C. טמפרטורת המדיום: ‎-40 … +200 °C.

האם המתג מאושר לאזורים מסוכנים?

כן — זמנה Ex ia, למשל ATEX II 1 GD ו-IECEx Ex ia IIC T6/T4 Ga, וכן Ex ia IIIC T85°C/T135°C Da ו-Ex ia I Ma.

האם המתג מתאים ליישומי SIL?

כן, ה-PCS זמין בגרסאות SIL 2-qualified ו-SIL 3-qualified, ולכן מתאים ליישומים קריטיים לבטיחות.

מה מבדיל את ה-PCS ממתגי לחץ אחרים?

המבנה הקומפקטי מתאים לנקודות עם שטח מוגבל, הבית עמיד בדרגת IP66/NEMA 4X, המיתוג מתבצע ללא אספקת חשמל, ויכולת המיתוג גבוהה — עד AC 250 V, 15 A.

זיהוי

דגם	PCS
תת-קטגוריה	Compact pressure switch

טווח מדידה

טווח לחץ

0.2…1.2 bar · 0.5…2.5 bar · 0.8…6 bar · 1.6…10 bar · 3…25 bar · 3.5…70 bar · 4…25 bar · 8…40 bar · 10…40 bar · 16…100 bar · 20…100 bar · 20…220 bar · 40…250 bar · 60…250 bar · 80…400 bar · 100…600 bar · 100…700 bar · 200…1000 bar · -1…-0.2 bar · 0.1…2.5 bar

דיוק מדידה

מחלקת דיוק	≤ 1 % of end of setting range
תקן דיוק	IEC 61298-2:2008
רמת בטיחות תפקודית (SIL)	SIL 2-qualified, SIL 3-qualified

תנאי תהליך

חיבור תהליך	¼ NPT, female thread½ NPT, female thread via adapter½ NPT, male thread via adapterG ¼, female thread via adapterG ½ A, male thread via adapterG ¼ A, male thread via adapter½ NPTM20 x 1.5¾ NPT1/4 NPT, female thread1/2 NPT, female thread via adapter1/2 NPT, male thread via adapterG1/4, female thread via adapterG1/2A, male thread via adapterG1/4A, male thread via adapter
טמפ׳ תהליך	−40…+200 °C

מאפיינים חשמליים

הזנה	DC 30 V
חיבור חשמלי	Female thread ½ NPT, Female thread M20 x 1.5, Female thread ¾ NPT, Cable gland non-armoured, nickel-plated brass, Cable gland non-armoured, stainless steel (AISI 304), Cable gland armoured, nickel-plated brass, Cable gland armoured, stainless steel (AISI 304)
פונקציית מתג	Set point adjustable within range, dead band depends on contact version and set point
מגעי מתג	1

חומרים

חומר מארז	Aluminium alloy, copper-free, painted with acrylic, Stainless steel 316L
חומר חלקים רטובים	Stainless steel 316L, Hastelloy C276, NBR, PTFE, Inconel
חומר אטם	FPM, NBR, EPDM

סביבת הפעלה

טמפ׳ סביבה	−60…+85 °C
דרגת הגנה IP	IP66
משקל	0.8 kg

תקנים ואישורים

תקנים	RoHSPEDLow voltage directiveEN 10204 2.2EN 10204 3.1CENACE MR0175/ISO15156NACE MR0103/ISO17945EN1854
הגנת התפוצצות	Ex ia IIIC T85°C/T135°C DaEx ia IIC T6/T4 GaATEX II 1 GDIECEx Ex ia IIC T6/T4 GaEACHazardous areas Ex UkraineCCCKCsEx ia I MaEx ia IIIC T85°C/T135°C Da IP66

פרטים נוספים

שפות גיליון נתונים

טבלאות מגיליון הנתונים

Basic information

Version	Compact pressure switch
Special design feature	■ Version for hazardous areas (Ex ia) ■ For oxygen, oil- and grease-free ■ Per NACE 1) MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ Per NACE 1) MR0103 / ISO 17945, metals resistant to sulphide stress cracking ■ Version compliant with EN 1854, pressure sensing devices for gas burners and gas burning appliances ■ Drying of wetted parts ■ Offshore version ■ Tropical version (suitable for environments with increased air humidity) ■ Version for ammonia applications ■ Geothermal version
Contact version	■ 1 x SPDT (single pole double throw) ■ 1 x DPDT (double pole double throw) Microswitch with fixed dead band The DPDT function is realised with 2 simultaneously triggering SPDT microswitches. →See table 'Contact version'
Dielectric strength	Safety class I (IEC 61298-2: 2008)
Switch enclosure
Design	Tamper-proof due to access cover plate with lead seal option Laser-engraved product label from stainless steel
Material	■ Aluminium alloy, copper-free, painted with acrylic ■ Stainless steel 316L
Mounting 2)	■ Direct mounting ■ Wall bracket from stainless steel ■ Mounting bracket for 2" pipe mounting

Contact version	Electrical rating (resistive load)	Suitable for Ex ia option
		AC	DC
A	1 x SPDT, silver	250 V, 15 A	24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A	No
B	1 x SPDT, silver, hermetically sealed, argon gas filling 1)	250 V, 15 A	24 V, 2 A, 220 V, 0.5 A	Yes
C	1 x SPDT, gold-plated, hermetically sealed, argon gas filling 1)	125 V, 1 A	24 V, 0.5 A	Yes
G	1 x DPDT, silver	250 V, 5 A	24 V, 0.5 A	No
H	1 x DPDT, silver, hermetically sealed, air filling	250 V, 5 A	24 V, 0.5 A	Yes

Sensor element	Wetted parts	Permissible medium temperature 1)
		Sensor element	Sealing
V	Diaphragm element with antag- onist spring	NBR	-	-30 ...+110 °C
T	Diaphragm element with antag- onist spring	PTFE	-	-30 ...+110 °C
M	Diaphragm element with antag- onist spring	Inconel	O-ring:FPM	-30 ...+200 °C

Sensor element	Wetted parts	Permissible medium temperature 1)
		Sensor element	Sealing
P	Piston with antagonist spring 2)	Stainless steel 316L	O-ring:FPM	0 ... 200 °C
			O-ring:NBR	-10 ...+110 °C
			O-ring:EPDM	-40 ...+110 °C
G	Piston with antagonist spring and welded diaphragm element	Hastelloy C276	-	-40 ...+140 °C

הצגת הכול (13)

Accuracy specifications

Set point repeatability	≤ 1 %of end of setting range
Dead band	→See table 'Setting range of set point'

Setting range	Sensor element	Working range 1)	Proof pressure 2)	Max. dead band for contact version
A, B, C	G	H
in bar		in bar	in bar	in bar	in bar	in bar
-1 ... -0.2	V	-1 ... 6	10	0.03	0.06	0.12
0.1 ... 2.5	M	-1 ... 30	40	0.05	0.1	0.4
0.2 ... 1.2	T	0 ... 6	10	0.03	0.06	0.12
0.5 ... 2.5	M	-1 ... 10	40	0.05	0.1	0.4
0.8 ... 6	M	-1 ... 10	40	0.06	0.2	0.8
1.6 ... 10	M	-1 ... 25	40	0.2	0.4	1.6
3 ... 25	P,G	0 ... 250	400	2	4	16
3.5 ... 70	P,G	0 ... 140	500	7	7	21
4 ... 25	M	-1 ... 25	60	0.25	0.75	3
8 ... 40	P,G	0 ... 100	400	2	4	16
10 ... 40	M	-1 ... 60	100	1	2	8
16 ... 100	P,G	0 ... 250	400	5	5	20
20 ... 100	M	0 ... 100	150	7	9	20
20 ... 220	P,G	0 ... 350	500	8	15	24
40 ... 250	P,G	0 ... 400	600	12	20	80
60 ... 250	P,G	0 ... 400	600	5 ... 12 to 12 ... 20 3)	-	-
80 ... 400	P,G	0 ... 600	600	20	20	80
100 ... 600	P,G	0 ... 600	700	30	30	120
100 ... 700	P	0 ... 700	1,050	30 ... 100 3)	30 ... 100 3)	30 ... 100 3)
200 ... 1,000	P	0 ... 1,000	1,500	40 ... 110 3)	40 ... 110 3)	40 ... 110 3)

Process connection
Standard	■ ANSI/ASME B1.20.1 ■ DIN EN ISO 228
Size
ANSI/ASME B1.20.1	■ ¼NPT, female thread ■ ½NPT, female thread via adapter ■ ½NPT, male thread via adapter
DIN EN ISO 228	■ G¼, female thread via adapter ■ G½A,male thread via adapter ■ G¼A,male thread via adapter
Material (wetted)
Process connection	Stainless steel 316L
Other materials on request
Sensor element	Depending on the selected sensor element →See table 'Sensor element'

Logo	Description	Region
	EU declaration of conformity	European Union
	Pressure equipment directive PED, annex 1, category IV, safety accessories, module B + D
	Low voltage directive
	RoHS directive

Logo	Description	Region
	EU declaration of conformity	European Union
	IECEx 1) Ex ia I Ma (only available with stainless steel 316L switch enclosure) Ex ia IIC T6/T4 2) Ga Ex ia IIIC T85°C/T135°C 2) Da IP66	International
	EAC Low voltage directive (applies only for non-Ex versions)	Eurasian Economic Community
	Ex Ukraine Hazardous areas 1)	Ukraine
	CCC Hazardous areas 1)	China
	KCs Hazardous areas 1)	South Korea

Logo	Description
SIL3 IEC 61508 / IEC 61511	SIL 3-capable (option) Functional safety per IEC 61508 Contains performance level calculation per ISO 13849-1

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy)
Recommended recalibration interval	1 year (dependent on conditions of use)

Safety-related characteristic values (Ex)

Voltage	Ui = DC 30V
Current	Ii = 100mA
Power	P i = 750mW
Effective internal capacitance	Ci = 0 μF
Effective internal inductance	Li=0mH

Model		Description
	910.15	Syphons →See data sheet AC 09.06
	910.13	Overpressure protector →See data sheet AC 09.04
	IV10, IV11	Needle valve and multiport valve →See data sheet AC 09.22
	IV20, IV21	Block-and-bleed valve →See data sheet AC 09.19
	IVM	Monoflange, process and instrument version →See data sheet AC 09.17
	BV	Ball valve, process and instrument version →See data sheet AC 09.28
