חיישן נטייה
תיאור
חיישני נטייה מדגם N111C לאזורים מסוכנים מתוכננים עם בית חסין-להבה, למשל, מיועדים ליישומים באזורים ימיים, ליישומים ימיים ולתעשיית הנפט והגז.
תחומי היישום של חיישנים אלה מגוונים. הודות לבית החסין-להבה הם עומדים בדרגת הגנת ההצתה מסוג Ex d. חיישני נטייה עם בית חסין-להבה משמשים במתקנים ימיים לצורך הפקת נפט וגז.
WIKA-data shet FO 59.0

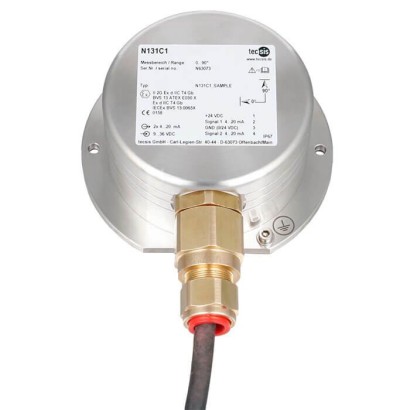

חיישן נטייה, דגם N111C
לחיישנים טווח מדידה של עד 360° ומציעים דיוק ודיוקיות יוצאי דופן לאורך כל טווח המדידה. טווחי מדידה נוספים, גם בהתאמה אישית ללקוח, אפשריים אף הם. רזולוציית ערך המדידה היא 0.01°.
תכונות מיוחדות
- טווח מדידה 0 ... 360°
- שגיאת לינאריות יחסית < 0.1 % of FS בכל טווח המדידה
- התנהגות בלימה טובה, ללא השפעת כבידה
- עמיד במי ים, IP67
- התאמה רטרוספקטיבית קלה
שאלות ותשובות
מהו טווח המדידה של חיישן ה-N111C?
טווח המדידה הוא 0 ... 360°, עם רזולוציית ערך מדידה של 0.01°.
מהי דיוק המדידה?
שגיאת הליניאריות היחסית היא < 0.1 % of FS לאורך כל טווח המדידה.
מהו אות הפלט של החיישן?
אות הפלט הוא 4 ... 20 mA בחיבור תיל-3 (3-wire).
האם החיישן מתאים לאזורים מסוכנים?
כן. החיישן מאושר עם מארז חסין-להבה Ex d: Ex II 2G Ex d IIC T4 Gb (ATEX, BVS 13 ATEX E 030 X) ו-IECEx Ex d IIC T4 Gb (BVS 13.0065X).
מהן טמפרטורות ההפעלה?
טמפרטורת הסביבה: -40 … +85 °C; טמפרטורת התהליך: -40 … +80 °C.
האם החיישן עמיד לסביבה ימית?
כן — החיישן עמיד למי ים ובעל דרגת הגנה IP67, ולכן מתאים למתקנים ימיים ולמנופי ספינות.
מה מבדיל את ה-N111C מדגמים אחרים במשפחת N111?
ה-N111C מיועד לאזורים מסוכנים בזכות מארז חסין-להבה Ex d, בעוד שדגמים אחרים במשפחה אינם נושאים אישורי ATEX/IECEx אלה. ---
| דגם | N111C |
| סדרה | N111 |
| תת-קטגוריה | Inclination sensor |
| מחלקת דיוק | < 0.1 % of FS |
| טמפ׳ תהליך | −40…+80 °C |
| אות יציאה | 4 ... 20 mA (3-wire) |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −40…+85 °C |
| דרגת הגנה IP | IP67 |
| תקנים | RoHSATEXIECExCE |
| הגנת התפוצצות | Ex II 2G Ex d IIC T4 Gb (BVS 13 ATEX E 030 X)IECEx Ex d IIC T4 Gb (BVS 13.0065X)Ex II 2G Ex d IIC T4 GbEx II 2G Ex d IIC T4 Gb (BVS 13 ATEX E030X) -40℃＜Tamb＜+85℃Ex II 2G Ex d IIC T4 Gb (BVS 13.0065X) -40℃＜Tamb＜+85℃ |
| אורך כבל | 10 m |
| שפות גיליון נתונים | EN, DE |
| Model N111C | |
|---|---|
| Measuring range ■ Standard ■ Optional | 0 …360° other measuring ranges possible |
| Relative linearity error d lin ■ < 100° ■ > 100° | < 0.1° < 0.1 %of FS |
| Relative reversibility error v | < 0.05 %of FS |
| Resolution | < 0.01° |
| Transverse inclination error ■ ≤ 10° ■ ≤ 45° | < 0.05 ° < 0.2 ° |
| Service temperature B T, G | -40 …+80 °C |
| Temperature effect on ■ the characteristic valueTK c ■ the zero signalTK 0 | 0.0016 %of FS/K 0.0016 %of FS/K |
| Electrical connection | Connection cable, 10 m, not connected (others on request) |
| Output signal (rated characteristic value) C nom | 4 ... 20 mA(3-wire) |
| Voltage supply | DC 9 ...36V |
| Material of the measuring body | Stainless steel |
| Salt spray testing | DIN EN 60068-2-52 |
| Ingress protection (per IEC/EN 60529) | IP67 |
| EMC | 61326-1 IEC:2012, DIN EN 61000-4 Part 2, Part 3, Part 4, Part 6, Part 8, Part 9, Part 10; DIN ISO 7637 Part 2, DIN ISO 11452 Part 2, Part 4, Part 5; DIN EN 55025 Part 6.3, Part 6.4 |
| Certifications | ATEX and IECEx: acc. to EN60079-0:2012 und EN60079-1:2007 (Ex d) |
| Logo | Description | Region | |
|---|---|---|---|
| EU declaration of conformity ■ EMV-directive ■ RoHS-directive | European Union | ||
| ATEX directive Hazardous areas Ex II 2G Ex d IIC T4 Gb (BVS 13 ATEX E 030 X) | -40 °C <T amb < +85 °C | European Union | |
| IECEx Hazardous areas Ex II 2G Ex d IIC T4 Gb (BVS 13.0065X) | -40 °C <T amb < +85 °C | International |
| Wire | Output |
|---|---|
| 1 | UB+ (+24 V) |
| 2 | - |
| 3 | 0V/S- (electrical ground) |
| 4 | S+ signal (4 ... 20 mA) |
