WIKA · מדידת מפלס · משפחה LGI
יחידת תאורה
יחידת תאורה עם מקור אור LED עבור מחווני מפל עם זכוכית צפייה, משפרת זיהוי פאזה
הגנה
IP66
RoHSLow Voltage DirectiveEU Declaration of ConformityLow voltage directiveCEATEXIECExII 2G Ex db op is IIC T4 GbI M2 Ex db op is I MbII 2G Ex eb mb op is IIC T4 GbII 2D Ex tb IIIC T100 °C DbEx db op is IIC T6/T4 GbEx db IIC T6 GbII 2GD Ex db IIC T6 GbII 2D Ex tb IIIC T130°C DbEx tb IIIC T80°C/T100°C DbEx tb IIIC T54°C ... T74°C DbII 2D Ex tb IIIC T100℃ DbEx tb IIIC T80℃/T100℃ DbEx db op is I MbEx tb IIIC T54℃ ...T74℃ Db IP66
מחיר
לפי דרישה
תלוי בתצורה
תיאור
יחידת תאורה מדגם LGI יכולה לשמש עבור מחווני שקיפות או שבירה. היא משפרת את זיהוי המעבר משלב הנוזל לשלב הגז.
קיימות מערכות שונות, שניתן להתאים ליישום הרלוונטי. מקורות האור הם נוריות LED.
לאישורים נוספים ראה עמוד 2

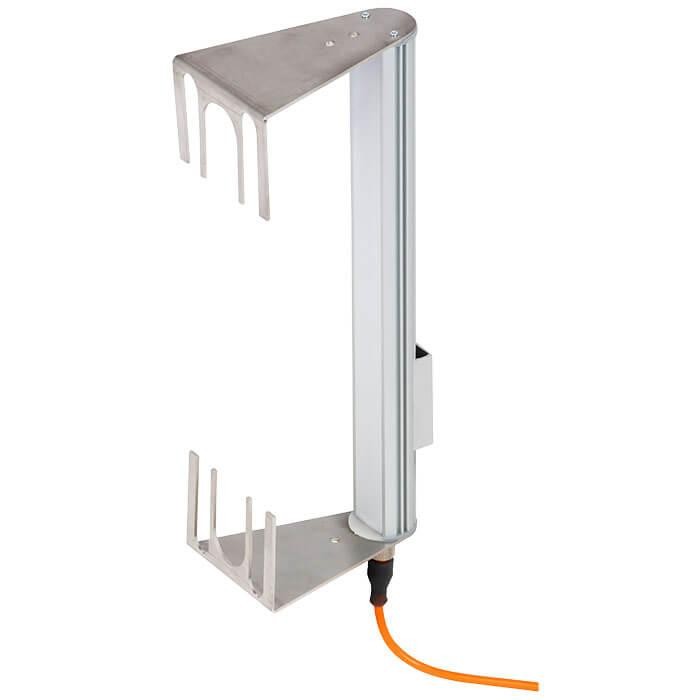

יחידת תאורה עם מקור אור LED, דגם LGI-L
תכונות מיוחדות
- התקנה פשוטה של מערכת התאורה
- סוגי תאורה זמינים ליישומים שונים
- טמפרטורת עבודה: בהתאם לשיטת התאורה
- מותאם לאורך המחוון הזכוכיתי הרלוונטי
שאלות ותשובות
לאילו מחוונים מתאימה יחידת התאורה LGI?
היחידה מתאימה למחווני מפלס עם זכוכית צפייה מסוג שקיפות או שבירה, ומשפרת את זיהוי המעבר משלב הנוזל לשלב הגז.
מהו מקור האור ומהו מתח האספקה?
מקור האור הוא נוריות LED, ומתח האספקה הוא DC 24 V עם חיבור חשמלי באמצעות מחבר M12 (זכר).
מהו טווח טמפרטורת הסביבה?
טווח טמפרטורת הסביבה הוא -40 … +85 °C. טמפרטורת ההפעלה תלויה בשיטת התאורה הנבחרת.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP66.
האם קיימים אישורים לאזורים עם סיכון פיצוץ?
כן. היחידה מאושרת ATEX ו-IECEx, למשל II 2G Ex db op is IIC T4 Gb, II 2D Ex tb IIIC T100 °C Db ו-II 2GD Ex db IIC T6 Gb. קיימות וריאציות אישור נוספות בהתאם לדגם.
מה מבדיל את דגם LGI-L מדגמים אחרים במשפחת LGI?
LGI-L הוא דגם יחידת התאורה עם מקור אור LED; קיימים סוגי תאורה שונים ליישומים שונים, והמערכת מותאמת לאורך הרלוונטי של מחוון הזכוכית.
מהו חומר המגע עם הסביבה?
החומר הוא אלומיניום.
זיהוי
| דגם | LGI-L |
| סדרה | LGI |
| תת-קטגוריה | Illumination unit |
מאפיינים חשמליים
| הזנה | DC 24 V |
| חיבור חשמלי | M12 connector (male) |
חומרים
| חומר חלקים רטובים | Aluminium |
סביבת הפעלה
| טמפ׳ סביבה | −40…+85 °C |
| דרגת הגנה IP | IP66 |
תקנים ואישורים
| תקנים | RoHSLow Voltage DirectiveEU Declaration of ConformityCEATEXIECEx |
| הגנת התפוצצות | II 2G Ex db op is IIC T4 GbI M2 Ex db op is I MbII 2G Ex eb mb op is IIC T4 GbII 2D Ex tb IIIC T100 °C DbEx db op is IIC T6/T4 GbEx db IIC T6 GbII 2GD Ex db IIC T6 GbII 2D Ex tb IIIC T130°C DbEx tb IIIC T80°C/T100°C DbEx tb IIIC T54°C ... T74°C DbII 2GD Ex tb IIIC T54°C ... T74°C Db IP66Ex db IIC T6 Gb Ex tb IIIC T54°C ... T74°C Db IP66II 2D Ex tb IIIC T100℃ DbEx tb IIIC T80℃/T100℃ DbEx db op is I MbII 2GD Ex tb IIIC T54℃ ...T74℃ Db IP66Ex tb IIIC T54℃ ...T74℃ Db IP66 |
פרטים נוספים
| שפות גיליון נתונים | EN, DE |
טבלאות מגיליון הנתונים
| Model | Description | Temperature range |
|---|---|---|
| LGI-L | Illumination unit with LED light source | -40 …+85 °C |
| LGI-LD | Illumination unit with LED light source, Ex d | -20 ...+60 °C |
| LGI-RDM | Illumination unit with LED light source, Ex d | -30 ...+70 °C |
| LGI-LE | Illumination unit with LED light source, Ex e | -25 ...+60 °C |
Specifications
| Light source used | LumiFlex Economy 35 |
|---|---|
| Operating voltage | DC 24V |
| Electrical power | 4.8W/m |
| Current | 200 mA/m |
| Length | To 1,600mm |
| Case material | Aluminium |
| Service life | 40,000 h |
| Electrical connection | M12 connector (male) |
| Dimensions of illumination | |
| Length | Depending on visible length |
| Width | 35mm |
| Depth | 120mm |
| Ambient temperature | -40 ...+85 °C |
| Ingress protection | IP66 |
| Weight | Length-dependent |
| Accessories (optional) | Connection cable |
| Specifications | |
|---|---|
| Light source used | Cortem LampLED8W |
| Operating voltage | AC 230V |
| Frequency | 50 ... 60 Hz |
| Electrical power | 8W |
| Case material | Stainless steel 1.4301 |
| Service life | 2,000 h |
| Electrical connection | Cable entry ¾NPTfemale (adapter and cable gland optional) |
| Dimensions of light control box | |
| Length | Depending on visible length |
| Width | 58mm |
| Depth | 180 ...300mm 1) |
| Ambient temperature | -20 ...+60 °C |
| Ingress protection | IP66 |
| Weight | Length-dependent |
| Specifications | mm [inch] units SIZE ISO 14405 GG language GER/ENG ISO 8015 z z ±0,5 ±0,3 ±0,2 ...400 ...120 ...30 >120 >30 >6 ±0,1 ...6 0,5 in µm R 1 4 16 63 - ISO 1302 x y |
|---|---|
| 2 3 Light source used | 6 5 LED tube luminaire series 6036 |
| Operating voltage | AC 110 ...240V / DC 110 ...240V |
| Frequency | LGI-RD_EX_M_SL1-380_GR.A LGI-RD_EX_M_SL1-380_GR.A 50 ... 60 Hz |
| Electrical power | modified scale material 1:3 05.10.21 material 13W |
| Case material | released nominal size raw part 05.10.21 nominal size raw part Polycarbonate |
| Service life | check indicator SIZE ISO 14405 z Surface texture ...400 ...120 ...30 >120 >30 >6 ...6 0,5 Tol. ISO 2768 - mK ISO 1302 x y check z Surface texture ...400 ...120 ...30 >120 >30 >6 ...6 0,5 Tol. ISO 2768 - mK ISO 1302 x y Up to 100,000 h |
| 2 3 2 1 Electrical connection | 6 7 5 language GER/ENG ISO 8015 z ±0,5 ±0,3 ±0,2 ±0,1 in µm R 1 4 16 63 - 6 5 z ±0,5 ±0,3 ±0,2 ±0,1 in µm R 1 4 16 63 - Cable H07RN-F 2 x 1.5mm 2 ,5m |
| Dimensions of illumination unit | |
| Length | 453mm |
| Width | 145mm |
| Depth | 163 ...260mm |
| Ambient temperature | -30 ...+70 °C |
| Ingress protection | IP66/IP67 |
| Weight | Approx. 2.5 kg |
הצגת הכול (5)
| Specifications | |
|---|---|
| Light source used | TNCLS backlight |
| Operating voltage | ■ AC 220 ...240V ■ AC 254V |
| Frequency | 50 ... 60 Hz |
| Electrical power | Approx.4W/m |
| Case material | Stainless steel 1.4404 (316L) |
| Service life | 60,000 h |
| Dimensions | |
| Length | Depending on visible length |
| Width | 100mm |
| Depth | 128mm |
| Ambient temperature | -20 ...+70 °C |
| Ingress protection | IP66 |
| Weight | 7.3 kg/m |
ענף
נפט וגז
תעשייה כימית, תעשייה פטרוכימית, הפקת נפט וגז טבעי (ביבשה ובים), בניית ספינות, מכונות, ציוד לייצור חשמל, תחנות כוח
לא מצאתם תשובה בתיעוד? מהנדס יענה במהלך יום עסקים.
שאלו מהנדס →כל הווריאציות · טבלת מק״טים
1 מק״טים סטנדרטיים של משפחת LGI
אם ידוע הקוד — בחרו ישירות. אם לא — השתמשו בתצורה במצב «01».
מלאי:
SKUתצורהמחירמלאיפעולה
LGI-LZM0000ZProduct designation: LGI · Backlight illumination: L · Certification: Z+ 3 נוספיםלפי דרישהבהזמנהבקשה →
מוצגים 1 מתוך 1. מחיר לפי דרישה — מהנדס יחשב עבור התצורה שלכם.
