חיישן מפלס מכ״ם תעשייתי
תיאור
חיישן מפלס מכ״ם מסוג ILT בעל אלומה חופשית מאפשר מדידת מפלס ללא מגע, גם דרך דפנות של מכלי פלסטיק.
הראדר בעל האלומה החופשית למדידת מפלס משדר גלים אלקטרומגנטיים אשר מוחזרים מפני השטח של החומר הנמדד. האותות המוחזרים מתקבלים ומנותחים, ומספקים מידע על המפלס. עד שתי נקודות מיתוג נוספות ניתנות לשילוב כדי לאפשר פלטי מיתוג נוספים, למשל להגנת גלישה ו/או הגנה מפני ריצה יבשה.
בזכות התכנון הקומפקטי והטיפול הנוח, חיישן המכ״ם מדגם ILT מתאים במיוחד ליישומי מדידה בסביבות תעשייתיות ובמכונות עבודה ניידות.

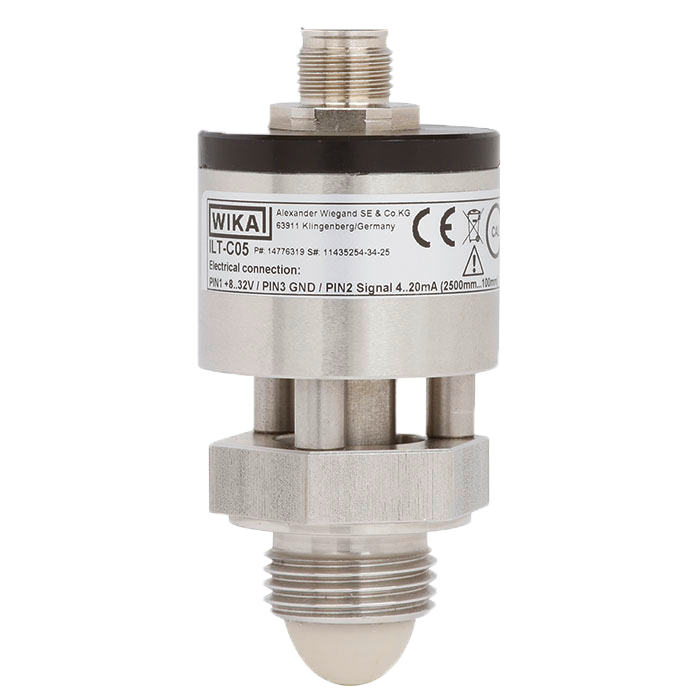

חיישן מפלס מכ״ם, דגם ILT-C01
הוא הוכן לדרישות של מכונות עבודה ניידות ומספק מדידות ברמת דיוק גבוהה בטמפרטורות של -40 ... +100 °C [-40 ... +212 °F]. הודות למסך מתכתי, החיישן פועל ללא הפרעות, בעוצמות שדה של עד 100 V/m, ונשאר אמין גם עם רעידות של עד 40g ועם זעזועים של עד 100g. דגם ILT בטוח במיוחד בתפעול, גם בתנאים קשים כגון אבק, לחות וחום. עקרון המדידה ללא מגע, בשילוב עם תכנון ללא תחזוקה, מבטיח עלויות כוללות נמוכות לאורך זמן.
תכונות מיוחדות
- פותח לתנאי הפעלה קיצוניים במכונות עבודה ניידות
- אות מדידה רציף ומדויק
- עיצוב קומפקטי לשילוב קל
- ניתן להתקנה גם מחוץ למיכל (פלסטיק)
- פונקציית כיוון אפשרית עבור גיאומטריות מיכל מורכבות
שאלות ותשובות
מהו טווח מדידת המפלס של ה-ILT-C01?
החיישן מכסה טווח מדידה של 0.1 … 5.0 מטר.
מהי דיוק המדידה?
הדיוק הוא ±5 mm.
מהם אפשרויות חיבור התהליך?
החיישן זמין עם חיבורי תהליך מסוג G ½ A ו-1/2" NPT.
אילו חומרים באים במגע עם המדיה?
החלקים במגע עם המדיה עשויים PEEK, FKM ו-Stainless steel 1.4404 (פלדת אל־חלד).
באילו טמפרטורות החיישן פועל?
החיישן מתוכנן לטמפרטורות סביבה ותהליך של -40 … +100 °C.
מהי ההגנה מפני חדירה של אבק ומים?
הדירוג הוא IP67, כך שהחיישן אטום מפני אבק ועמיד לטבילה זמנית במים.
מה מבדיל את ה-ILT-C01 מחיישני מפלס אחרים?
מדובר ברדאר אלומה חופשית ללא מגע, שניתן להתקינו גם מחוץ למכל פלסטיק, עם תכנון קומפקטי, פונקציית כיול לגיאומטריות מכל מורכבות, ועמידות מיוחדת לתנאים הקיצוניים של מכונות עבודה ניידות — לרבות רעידות של עד 40g וזעזועים של עד 100g.
אילו אותות פלט וחיבורים חשמליים זמינים?
הפלט כולל מיתוג PNP, 4...20 mA או 0...5 V, עם אספקת DC 8...36 V; החיבור החשמלי הוא מחבר עגול M12 x 1 בעל 4 או 5 פינים, או יציאת כבל לא ממוסכת.
הרכיבו L-ILT לפי המשימה
המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.
- ייעוד מוצרIndustrial radar level sensor
- טכנולוגיית מכ״ם60 GHz FMCW
- יחידת טמפרטורהCelsius
- יחידת לחץbar
- יחידת אורךmm
- אישורohne
- אישורים נוספיםWithout
- חומרDuo stainless steel 316/316L (EN 1.4401/1.4404)
- לחץ25,0
- טמפרטורה, נוזל, מקס׳.100
- טמפרטורה, נוזל, מינימום.-40
- חיבור חשמליCoupler plug M12 4 pin
- אורך כבל0
- מתח אספקת חשמלDC 8 ... 36 V
- יציאת אות—
- יציאת מיתוג 1without
- מצב מתג 1 ב-%0
- פונקציית מתג 1Without
- יציאת מיתוג 2without
- מצב מתג 2 ב-%0
- פונקציית מתג 2Without
- חיבור תהליךMounting thread downwards
- גודל חיבור תהליך1/2"BSP
- כוונון—
- מיקום ברמת 0%—
- מיקום ברמת מילוי 100% (L1)100
- זמן תגובהNormal (settling time 4s, MA20 - FIFO)
- מידע נוסף להזמנהWithout
סיימו את התצורה
בחרו את כל האפשרויות כדי לשלוח בקשה.
| דגם | ILT-C01 |
| סדרה | ILT |
| תת-קטגוריה | Free-beam radar |
| טווח גובה מילוי | 0.1…5 m |
| חיבור תהליך | G ½ AG1/2A1/2"NPT |
| טמפ׳ תהליך | −40…+100 °C |
| לחץ תהליך מירבי | 25 bar |
| טכנולוגיית מדידה | radar |
| אות יציאה | PNP switching output · 4...20 mA · 0...5 V · DC0...5V |
| הזנה | DC 8...36 V |
| חיבור חשמלי | Circular connector M12 x 1, 4-pin or 5-pin; Cable outlet, unshielded |
| חומר חלקים רטובים | PEEK, FKM, Stainless steel 1.4404 |
| טמפ׳ סביבה | −40…+100 °C |
| דרגת הגנה IP | IP67 |
| תקנים | CEFCCISEDACMARSMRoHS |
| 4-pin | Level + 1 switch point | |
|---|---|---|
| 1 | U+ | |
| 2 | S+ | |
| 3 | U- | |
| 4 | SP1 |
| Unshielded | Level + 2 switch points | |
|---|---|---|
| Brown | U+ | |
| White | U- | |
| Green | S+ | |
| Yellow | SP1 | |
| Pink | SP2 |
| Operating conditions | |
|---|---|
| Medium temperature limit | -40 … +100 °C [-40 … +212 °F] |
| Ambient temperature limit | -40 … +100 °C [-40 … +212 °F] |
| Storage temperature limit | -40 … +70 °C [-40 … +158 °F] |
| Pressure limit of medium | 0 … 25 bar [0 … 362 psi] |
| Vibration resistance per IEC 60068-2-6 | 40g, 10 ... 2,000 Hz |
| Permanent vibration resistance per IEC 60068-2-6 | 10g, 10 ... 2,000 Hz |
| Shock resistance per IEC 60068-2-27 | 100g, 11 ms |
| Free fall in line with IEC 60068-2-31 | |
| Single instrument | 1 m [3.28 ft] |
| Multiple packaging | 0.5 m [1.64 ft] |
| Mounting position | Vertical |
| Ingress protection (IP code) per IEC 60529 | IP67 |
| EMC | |
| ESD per ISO 10605 | ±8 kV contact discharge, ±15 kV air discharge |
| HF field per ISO 11452-2 | 100 V/m |
| BCI per ISO 11452-4 | 200 mA |
| Pulse 1 per ISO 7637-2 1) | Level III |
| Pulse 2a per ISO 7637-2 1) | Level III |
| Pulse 2b per ISO 7637-2 1) | Level III |
| Pulse 3a per ISO 7637-2 1) | Level III |
| Pulse 3b per ISO 7637-2 1) | Level III |
| Fast transient pulses per ISO 7637-3 | Level IV |
| Radio disturbance per CISPR 25 | 30 ... 1,000 MHz |
| Packaging | ■ Individual packaging ■ Multiple packaging (up to 50 pieces possible) |
|---|---|
| Instrument labelling (product label) | ■ WIKA product label, adhesive foil ■ Customised product label on request |
הצגת הכול (8)
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity EMC | European Union | |
| Directive EN 61326 emission (group 1, class B) and immunity (industrial environments) | ||
| Federal Communications Commission (FCC) for US Radio approval | USA | |
| - | Innovation, Science and Economic Development (ISED) for Canada Radio approval | Canada |
| ACMA (Australian Communication and Radio approval | Media Authority) Australia | |
| RSM (Radio Spectrum Management) Radio approval | New | Zealand |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts) |
|---|
| Description | Temperature range | Cable diameter | Cable length | Order num- ber | |
|---|---|---|---|---|---|
| Circular connector M12 x 1 with moulded cable | |||||
| Straight version, cut to length, 4-pin, PUR cable, | -20 ... +80 °C [-4 ... +176 °F] | 4.5 mm [0.18 in] | 2 m [6.6 ft] | 14086880 | |
| UL Listed, IP67 | 5 m [16.4 ft] | 14086883 | |||
| 10 m [32.8 ft] | 14086884 | ||||
| Angled version, cut to length, 4-pin, PUR cable, UL Listed, IP67 | -20 ... +80 °C [-4 ... +176 °F] | 4.5 mm [0.18 in] | 2 m [6.6 ft] | 14086889 | |
| 5 m [16.4 ft] | 14086891 | ||||
| 10 m [32.8 ft] | 14086892 | ||||
| Connection cable M12 x 1 with integrated LED display | |||||
| Connection cable, 4-pin, PUR cable, UL Listed, IP67 1 x LED green, 2 x LED yellow | -20 ... +80 °C [-4 ... +176 °F] | 4.5 mm [0.18 in] | 2 m [6.6 ft] | 14252834 | |
| Connection cable, 4-pin, PUR cable, UL Listed, IP67 1 x LED green, 2 x LED yellow | -20 ... +80 °C [-4 ... +176 °F] | 4.5 mm [0.18 in] | 5 m [16.4 ft] | 14252835 |
| Description | Order number |
|---|---|
| Adjustment magnet | 14760395 |
