WIKA · מדידת מפלס · משפחה FLM

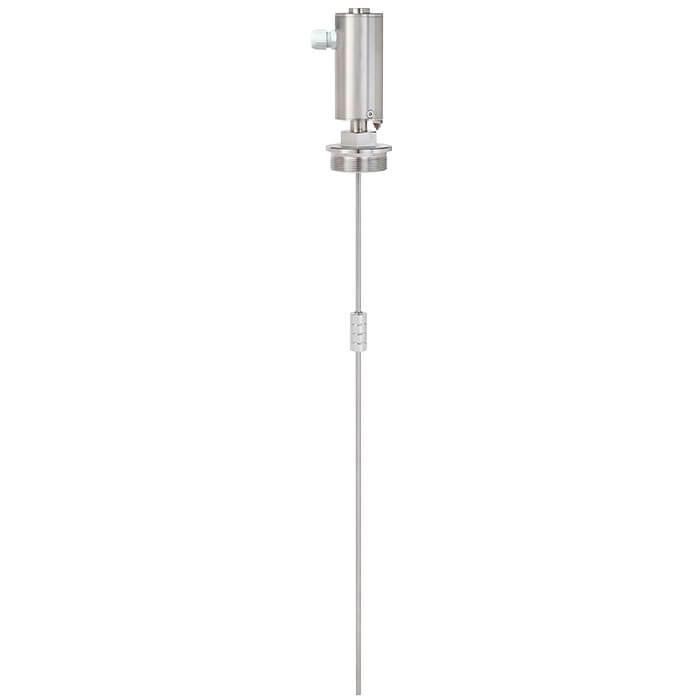

משדר מפלס מגנטוסטריקטיבי

משדר מפלס מסוג מגנטוסטריקטיבי לגילוי רציף של מפלס נוזלים בדיוק גבוה, עיצוב קומפקטי, יציאה 4...20 mA או HART.
טווח
0.1…3 m
יציאה
HART® ver. 6 · 4 ... 20 mA
דיוק
±1.25 mm
הגנה
IP68
RoHSEMC EN 61326ATEXCEEMCII 2G Ex ia IIC T6 ... T4 GbII 1D Ex ia IIIC T160 °C DaEx i Ex ia IIC T6 ... T4 GaEx ia IIC T6 ... T4 Ga/GbEx ia IIC T6 ... T4 GbEx ia IIIC T160 °C DaEx i II 1G Ex ia IIC T6 ...T4 GaII 1/2G Ex ia IIC T6 ...T4 Ga/GbII 2G Ex ia IIC T6 ...T4 GbII 1D Ex ia IIC T160℃DaEx i Ex ia IIC T6 ...T4 GaEx ia IIC T6 ...T4 Ga/GbEx ia IIC T6 ...T4 GbEx ia IIC T160℃Da
מחיר
לפי דרישה
תלוי בתצורה
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

משדר מפלס מתמר מגנטוסטריקטיבי מדגם FLM-CA משמש לזיהוי רציף ברמת דיוק גבוהה של נוזלים, והוא מבוסס על קביעת מיקום מצוף מגנטי בהתאם לעקרון המדידה המגנטוסטריקטיבי.

ה-FLM-CA מפיק אות יציאה ‏4 … 20 mA, אשר מוגדר באמצעות לחצנים בתוך ראש הגשש. לחלופין, ה-FLM-CA זמין גם עם פרוטוקול HART ® כאות יציאה דיגיטלית. אורכי גשש של 100 mm עד 3 m וכן טווחים שונים של טמפרטורה ולחץ אפשריים.

בהשוואה ל-FLM-S, ה-FLM-CA בולט במיוחד בזכות מבנה קומפקטי מאוד וחוסך מקום. בנוסף, ניתן להשתמש בו ביישומים עם רטט עד 4 g.

ללא אישורים נוספים ראה עמוד 2

תכונות מיוחדות

  • עיצוב קומפקטי וחוסך מקום
  • אות פלט 4 ... 20 mA (NAMUR NE43) או HART ® ver. 6
  • גבולות הפעלה: טמפרטורת הפעלה: T = -40 ... +250 °C לחץ הפעלה: P = ואקום עד 40 bar צפיפות מגבילה: ρ ≥ 580 kg/m 3
  • טמפרטורת עבודה: T = -40 ... +250 °C
  • לחץ הפעלה: P = ואקום עד 40 bar
  • צפיפות מינימלית: ρ ≥ 580 kg/m3
  • גרסה מוגנת מפני פיצוץ (אופציה)
  • גרסה עמידה לרעידות (אופציה)

שאלות ותשובות

מהו טווח המדידה של ה-FLM-CA?

טווחי המדידה הזמינים הם 0.1 ... 1.0 m ו-0.1 ... 3.0 m.

מהי הדיוק של המשדר?

הדיוק הוא ±1.25 mm.

אילו חיבורי תהליך זמינים?

G 1/2" ... G 2", NPT 1/2" ... NPT 2", ANSI 1/2" ... 2 1/2", class 150 ... 600, וכן EN/DIN DN 20 ... DN 65, PN 6 ... PN 100.

מאיזה חומר עשויים החלקים במגע עם התווך?

Stainless steel 1.4571 (316Ti).

מהם גבולות הטמפרטורה והלחץ?

טמפרטורת תהליך ‎-40 ... +250 °C, טמפרטורת סביבה ‎-40 ... +85 °C, ולחץ תהליך מ-ואקום ועד 40 bar.

מהו דירוג ההגנה מפני חדירה?

המשדר מדורג IP68.

האם קיימת גרסה לאזורים מסוכנים?

כן, זמינה גרסה מוגנת מפני פיצוץ (ATEX), למשל Ex ia IIC T6 ... T4 Ga/Gb ו-Ex ia IIIC T160 °C Da, בתוספת דירוג SIL 2.

מה מבדיל את ה-FLM-CA מה-FLM-S?

ה-FLM-CA מתאפיין במבנה קומפקטי במיוחד וחוסך מקום, וניתן להשתמש בו ביישומים עם רטט עד 4 g.

זיהוי
דגםFLM-CA
סדרהFLM
תת-קטגוריהmagnetostrictive
טווח מדידה
טווח גובה מילוי0.1…1 m · 0.1…3 m
דיוק מדידה
רמת בטיחות תפקודית (SIL)SIL 2
תנאי תהליך
חיבור תהליך
G 1/2" ... G 2"NPT 1/2" ... NPT 2"ANSI 1/2" ... 2 1/2", class 150 ... 600EN DN 20 ... DN 65, PN 6 ... PN 100DIN DN 20 ... DN 65, PN 6 ... PN 100
טמפ׳ תהליך−40…+250 °C
לחץ תהליך מירבי40 bar
טכנולוגיית מדידהmagnetostrictive
מאפיינים חשמליים
אות יציאהHART® ver. 6 · 4 ... 20 mA
הזנהDC 8 ... 30 V
חיבור חשמליConnection terminals max. 1.5 mm²
חומרים
חומר חלקים רטוביםStainless steel 1.4571 (316Ti)
סביבת הפעלה
טמפ׳ סביבה−40…+85 °C
דרגת הגנה IPIP68
תקנים ואישורים
תקנים
RoHSEMC EN 61326ATEXCEEMC
הגנת התפוצצות
Ex i II 1G Ex ia IIC T6 ... T4 GaII 1/2G Ex ia IIC T6 ... T4 Ga/GbII 2G Ex ia IIC T6 ... T4 GbII 1D Ex ia IIIC T160 °C DaEx i Ex ia IIC T6 ... T4 GaEx ia IIC T6 ... T4 Ga/GbEx ia IIC T6 ... T4 GbEx ia IIIC T160 °C DaII 1D Ex ia IIC T160℃DaEx ia IIC T160℃Da
פרטים נוספים
שפות גיליון נתוניםEN
טבלאות מגיליון הנתונים
ModelDescription
FLM-CAStandard version
FLM-CAIExplosion-protected version
LogoDescriptionCountry
EU declaration of conformity ■ EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application) ■ RoHS directiveEuropean Union
■ ATEX directive (option - only with model FLM-CAI) Hazardous areas - Ex i II 1G Ex ia IIC T6 ...T4 Ga II 1/2G Ex ia IIC T6 ...T4 Ga/Gb II 2G Ex ia IIC T6 ...T4 Gb II 1D Ex ia IIIC T160 °C Da
IECEx (option) Hazardous areas - Ex i Ex ia IIC T6 ...T4 Ga Ex ia IIC T6 ...T4 Ga/Gb Ex ia IIC T6 ...T4 Gb Ex ia IIIC T160 °C DaInternational
Magnetostrictive level transmitter, models FLM-CA, FLM-CAI
Guide tube■ Ø6mm(max.1,000 mm) ■ Ø12 mm(max.3,000 mm)
Process connectionMounting thread downwards ■ G1/2" ...G2" ■ NPT 1/2" ...NPT 2"
Mounting flange ■ ANSI 1/2" ... 2 1/2", class 150 ... 600 ■ EN DN 20 ...DN 65, PN 6 ...PN 100 ■ DIN DN 20 ...DN 65, PN 6 ...PN 100
Other process connections on request
Magnetostrictive level transmitter, models FLM-CA, FLM-CAI
Materials
Wetted partsStainless steel 1.4571 (316Ti)
Connection headStainless steel 1.4305 (303)
Insertion length
Guide tubeØ6mm100 ...1,000mm
Guide tubeØ12mm100 …3,000mm
Measurement accuracy±1.25mm
Resolution0.1mm
Electrical connectionConnection terminals max. 1.5 mm²
Supply voltageDC 8 ...30V
Output signal■ 4 ... 20 mA(NAMUR NE43) ■ HART ® ver. 6
Vibration resistant version (option)to 4 g (only for guide tube Ø12 mm)
Operating pressureDepending on the float, max. 40 bar
Operating temperature
Guide tubeØ6mm-40 ...+125 °C
Guide tubeØ12mm-40 ...+250 °C
Ambient temperature-40 ...+85 °C
Ingress protection per EN 60529IP68
Configuration
Version without HART ® protocolVia two built-in buttons in the connection housings
Version with HART ® protocolVia two built-in buttons, HART ® communicator or HART ® interface in the connection housings
הצגת הכול (5)
MaterialVersionDescriptionSuits guide tube Ø inmmMinimum dimension U inmmMax. operating pressure in barLimit density 85 %in kg/m 3
Stainless steel 1.4571 (316Ti)V18/42ACylinderØ18mm6486800
V27ACylinderØ27mm62216700
V29ASphereØ29mm62025920
V29A/40CylinderØ29mm122610620
V44ACylinderØ44mm123216720
V52ASphereØ52mm123240690
Titanium 3.7035 (Grade 2)T29ASphereØ29mm62130700
Buna (NBR)B18ACylinderØ18mm6383620
B20ACylinderØ20mm6263940
B23ACylinderØ23mm6316800
B25ACylinderØ25mm6203790
B30ACylinderØ30mm6513680
B40ACylinderØ40mm12363580
