WIKA · מדידת לחץ · משפחה IV1
שסתום מחט ושסתום מחט רב-יציאות
שסתום מחט ושסתום מחט רב-יציאות לניתוק ואוורור של מכשירי מדידת לחץ במדיה ובסביבות אגרסיביות
טווח
0…690 bar
EACCENACECRNBureau VeritasDNVNACE MR0175/ISO 15156NORSOK M-630API 607ISO 10497TA-Luft (VDI 2440)ISO 15848-1
מחיר
לפי דרישה
תלוי בתצורה
תיאור
שסתומי מחט ושסתומי מחט מרובי-פתחים מפרידים בין התהליך לבין מכשירי מדידה כגון מדי לחץ, מתגים או משדרים. באמצעות סגירת שסתום זה ניתן לפרק את המכשיר בצורה בטוחה לצורך עבודות שירות כגון כיול או החלפה. גרסאות עם חיבור אוורור נוסף מאפשרות לאוורר את המכשיר לאטמוספירה באמצעות שסתום המחט. שסתום המחט המרובי-פתחים כבר מצויד בשני חיבורים נוספים. ניתן להשתמש בהם כחיבורי אוורור או לחיבור של מכשירי מדידה נוספים.
באמצעות קצה ציר שאינו מסתובב, מופחת הבלאי של רכיבי האיטום. הדבר מביא, במיוחד בעת פתיחה וסגירה תכופות, לעלייה ניכרת במשך חיי השירות.
לאישורים נוספים, ראה עמוד 8

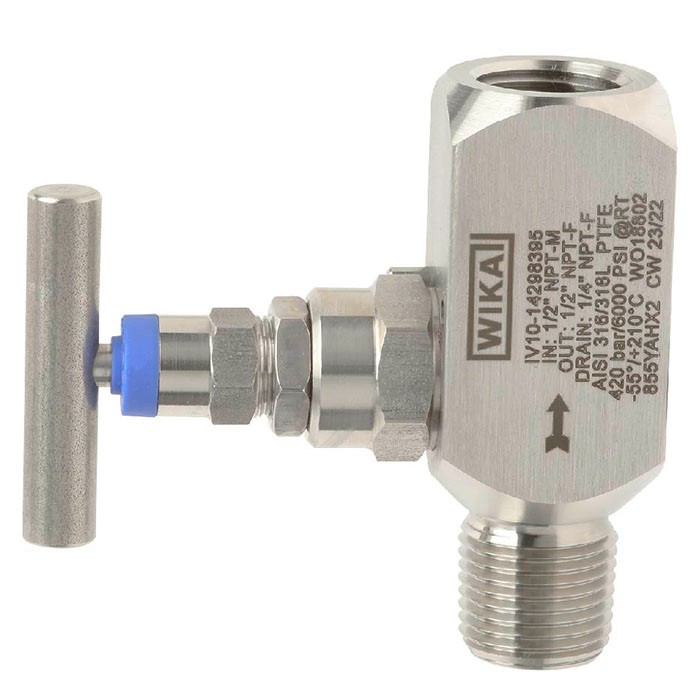

איור משמאל: דגם IV10, שסתום מחט איור מימין: דגם IV11, שסתום מחט מרובי-פתחים
בזכות תכנון השסתום המונע התזת חלקים (blow-out proof), בטיחות העבודה משתפרת, במיוחד ביישומים עם עומס לחץ גבוה.
תצורת גז טבעי, דגם IV1N, זמינה עם שסתום מדידה המאפשר גם ניתוק של המכשיר וגם בקרת זרימה.
לפי דרישה, WIKA מספקת את ההרכבה המקצועית של שסתומים ומכשירי מדידת לחץ וכן אביזרים נוספים לתוך חיבור מוכן להתקנה של מכשיר. כדי להבטיח את ביצועי המערכת המלאה, מתבצע בדיקת דליפה נוספת על חיבור המכשיר.
תכונות מיוחדות
- תכנון עמיד לשחיקה הודות לקצה גל-הינע לא מסתובב בכיסוי
- מומנט נמוך והפעלה חלקה של ידית השסתום גם בלחץ גבוה
- בטיחות מוגברת בזכות עיצוב ראש מוגן מפני פליטה
- משטח שסתום נבדק לאטימות לדליפות לפי BS 6755 / ISO 5208, דרגת דליפה A
- שילוב ייחודי ללקוח של שסתומים ומכשירים (instrument hook-up) לפי בקשה
שאלות ותשובות
מהו טווח הלחץ המרבי של שסתום המחט IV1X?
השסתום זמין בטווחי לחץ של 0 … 206 bar, 0 … 420 bar ו-0 … 690 bar, בהתאם לדגם.
מהו טווח הטמפרטורות של התווך?
השסתום מתאים לטמפרטורות תווך של -70 … +538 °C.
אילו חיבורי תהליך זמינים?
זמינים חיבורי Compression fitting, ¼ NPT, ⅜ NPT, ½ NPT, ¾ NPT, G ¼, G ⅜, G ½, G ¾, Swivel connection, Weld-in connection, חיבור פלנג'ה לפי IEC 61518 Form A או Form B, וחיבור ל-EMICOgauge.
מאילו חומרים עשוי גוף השסתום והחלקים במגע עם התווך?
זמינים Stainless steel 316/316L (1.4401/1.4404), Stainless steel 321 (1.4541), Monel 400 (2.4360), Hastelloy C276 (2.4819), Stainless steel 6Mo (1.4547), Duplex F51 (1.4462), Super Duplex F55 (1.4501), Inconel 625 (2.4856) ו-Incoloy 825 (2.4858).
אילו חומרי איטום זמינים?
PTFE, Polar PTFE, Graphite, FKM, FKM AED, RTFE ו-SIGRAFLEX ZX graphite.
האם השסתום מאושר לשימוש בתעשיית הנפט והגז?
כן. השסתום כולל, בין היתר, אישורי NACE MR0175/ISO 15156, NORSOK M-630, API 607, ISO 10497, CRN, Bureau Veritas ו-DNV.
מה מבדיל את דגם IV11 מדגם IV10?
דגם IV10 הוא שסתום מחט סטנדרטי, בעוד דגם IV11 הוא שסתום מחט מרובי-פתחים המצויד כבר בשני חיבורים נוספים, המשמשים כחיבורי אוורור או לחיבור מכשירי מדידה נוספים.
האם ניתן לקבל את השסתום מורכב עם מכשיר מדידה?
כן. לפי דרישה, WIKA מספקת הרכבה מקצועית של שסתומים, מכשירי מדידת לחץ ואביזרים נוספים לחיבור מוכן להתקנה, כולל בדיקת דליפה נוספת על חיבור המכשיר.
תצורה · צעד אחר צעד
הרכיבו IV1X לפי המשימה
המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.
שלב 1 מתוך 1
התצורה שלכם
- גרסה1-Valve Needle Valve
- עיצובNeedle valve
- חיבור צד התהליך + צד המכשיר1/4 NPT female - 1/4 NPT female
- גוף החומרStainless steel 316/316L - 1.4401/1.4404 - S31600/S31603
- חיבור אוורורwithout
- חיבור בדיקהwithout
- לחץ נומינלי6000 psi / 420 bar
- אריזת חומר—
- עיצוב מכסה (Bonnet)Standard
- אפשרויות מכסה (Bonnet)without
- עם מנעול תלייהwithout
- תכונות עיצוב מיוחדותwithout
- אביזר תעודותNACE MR0175 Sour Gas Service & Inspection certificate 3.1, EN 10204, all wetted parts material
- אביזר תעודותwithout
AI ייעץ לפי פרמטרים
סיימו את התצורה
בחרו את כל האפשרויות כדי לשלוח בקשה.
זיהוי
| דגם | IV1 |
| תת-קטגוריה | Needle valve |
טווח מדידה
| טווח לחץ | 0…206 bar · 0…420 bar · 0…690 bar |
תנאי תהליך
| חיבור תהליך | Compression fitting¼ NPT⅜ NPT½ NPT¾ NPTG ¼G ⅜G ½G ¾Swivel connectionWeld-in connectionFlange connection per IEC 61518, Form A or Form BConnection for EMICOgaugeNPT 1/4NPT 3/8NPT 1/2NPT 3/4G1/4G3/8G1/2G3/4SwivelWeld-inFlange IEC 61518 Form AFlange IEC 61518 Form B |
| טמפ׳ תהליך | −70…+538 °C |
חומרים
| חומר מארז | Stainless steel 316/316L (1.4401/1.4404), Stainless steel 321 (1.4541), Monel 400 (2.4360), Hastelloy C276 (2.4819), Stainless steel 6Mo (1.4547), Duplex F51 (1.4462), Super Duplex F55 (1.4501), Inconel 625 (2.4856), Incoloy 825 (2.4858) |
| חומר חלקים רטובים | Stainless steel 316/316L (1.4401/1.4404), Stainless steel 321 (1.4541), Monel 400 (2.4360), Hastelloy C276 (2.4819), Stainless steel 6Mo (1.4547), Duplex F51 (1.4462), Super Duplex F55 (1.4501), Inconel 625 (2.4856), Incoloy 825 (2.4858) |
| חומר אטם | PTFE, Polar PTFE, Graphite, FKM, FKM AED, RTFE, SIGRAFLEX ZX graphite, SIGRAFLEX® ZX graphite |
תקנים ואישורים
| תקנים | EACCENACECRNBureau VeritasDNVNACE MR0175/ISO 15156NORSOK M-630API 607ISO 10497TA-Luft (VDI 2440)ISO 15848-1 |
פרטים נוספים
| שפות גיליון נתונים | EN |
טבלאות מגיליון הנתונים
| Model | Description | Functional diagram | |
|---|---|---|---|
| IV10 | Needle valve | Vent Shut off | |
| IV11 | Multiport needle valve | off | |
| IV19 | Needle valve, angled connections 90° | Vent | |
| IV1A | Needle valve, extended valve body, 75 mm[2.95 in] | Vent | |
| IV1B | Needle valve, extended valve body, 100 mm[3.94 in] | Vent Shut off | |
| IV1N | Needle valve, natural gas design | Shut off |
| Basic information | |
|---|---|
| Basic features | ■ Blow-out proof valve spindle ■ Non-rotating, low-wear spindle tip ■ Metal-to-metal back seat design |
| Special design features | ■ Without ■ For oxygen, oil- and grease-free ■ ASME B31.1, power piping (only available with graphite sealing packing) ■ Dielectric design (only available for model IV1N) |
| Standards used | |
| Basic design | ■ MSS SP-99, valves for measuring instruments ■ MSS SP-105, instrument valves for code applications ■ ASME B16.34, valves - flanged, threaded and welding end ■ ASME B1.20.1, pipe threads, general purpose (inch) ■ ASME B31.3, process piping ■ ASME BPVC, section VIII, division 1 |
| Special design | ■ Without ■ ISO 10497, API 6FA and API 607, type test for fire safety ■ TA-Luft (VDI 2440) and ISO 15848-1, type test for fugitive emissions |
| Tests | MSS SP-61, pressure testing of valves |
| Special tests | ■ Without ■ API 598, valve inspection and testing ■ ISO 5208, pressure testing of metallic valves with leakage rate A |
| Material requirements | NACE MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production |
| Special material requirements | ■ Without ■ NORSOK M-630, specification for use in pipelines (Norway) |
| Marking | MSS SP-25, standard marking system for valves |
| Bonnet | |
|---|---|
| Bonnet design | ■ Screwed bonnet, 4 mm[0.16 in] bore size ■ Bonnet with extended handle, 4 mm[0.16 in] bore size ■ Miniature bonnet, 4 mm[0.16 in] bore size ■ Cryogenic bonnet for medium temperatures to -196 °C [-320 °F],4mm [0.16 in] bore size ■ OS&Y bonnet, bolted, 6 mm[0.24 in] bore size 1) ■ Bolted bonnet, 8 mm[0.31 in] bore size ■ Bolted bonnet, 10 mm[0.39 in] bore size ■ Bonnet for panel mounting, 4 mm[0.16 in] bore size ■ Metering bonnet for natural gas, 9.5 mm[0.375 in] bore size |
| Bonnet variant | ■ Without ■ Anti-tamper for shut-off valve, padlock not included ■ Anti-tamper for shut-off valve, padlock included ■ Small T-handle ■ T-handle from stainless steel 316L (1.4404) |
Process connection / Instrument connection
| Standard | ■ Threaded connection per ANSI B1.20.1, code NPT ■ Threaded connection per ISO 228-1, codeG ■ Swivel connection ■ Weld-in connection ■ Compression fitting ■ Flange connection per IEC 61518, Form A or Form B (only available for model IV1N) | |
|---|---|---|
| Size | ■ ¼NPT ■ ⅜NPT ■ ½NPT ■ ¾NPT | ■ G¼ ■ G⅜ ■ G½ ■ G¾ |
| Vent connection | ■ Without ■ Lateral bleeder screw, plug screw included ■ ¼NPTfemale, plug screw included ■ ½NPTfemale, plug screw included ■ ¼NPTfemale with installed bleeder screw ■ G¼female, plug screw included | |
| Test connection | ■ Without |
הצגת הכול (11)
Operating conditions
| Permissible operating pressure | ■ ≤ 3,000 psi or ≤ 206 bar ■ ≤ 6,000 psi or ≤ 420 bar ■ ≤ 10,000 psi or ≤ 690 bar 1) |
|---|---|
| Pressure and temperature limits | The limits for operating pressure and temperature depend on the version and the sealing material. →For diagram, see page 7 |
Material
| Wetted parts | ||
|---|---|---|
| Valve body, bonnet body | ■ Stainless steel 316/316L (1.4401/1.4404) ■ Stainless steel 321 (1.4541) ■ Monel 400 (2.4360) ■ Hastelloy C276 (2.4819) | ■ Stainless steel 6Mo (1.4547) ■ Duplex F51 (1.4462) ■ Super Duplex F55 (1.4501) ■ Inconel 625 (2.4856) ■ Incoloy 825 (2.4858) |
| Spindle tip | ■ Stainless steel 316/316L (1.4401/1.4404) ■ Monel 400 (2.4360) ■ Hastelloy C276 (2.4819) | ■ Duplex F51 (1.4462) ■ Inconel 625 (2.4856) ■ Hardfaced with Stellite 6 |
| Sealing packing | ■ PTFE, temperature range: -55 ...+210 °C [-67 ...+410 °F] ■ Polar PTFE, temperature range: -70 ...+210 °C [-94 ...+410 °F] ■ Graphite, temperature range: -55 ...+538 °C [-67 ... +1,000 °F] ■ SIGRAFLEX ® ZX graphite, nuclear quality, temperature range: -55 ...+538 °C [-67 ... +1,000 °F] ■ FKM, temperature range: -29 ...+180 °C [-20 ...+356 °F] ■ FKM AED 1) , temperature range: -46 ...+180 °C [-50 ...+356 °F] ■ RTFE 2) , temperature range: -55 ...+180 °C [-67 ...+356 °F] | |
| Non-wetted parts | ||
| Gland nut, valve spindle, sealing bush, locking nut, locking pin | Stainless steel | |
| Handle | ■ Stainless steel 303 (1.4305) |
| Sealing packing | Max. allowable operating pressure at defined temperatures | |||
|---|---|---|---|---|
| Minimum temperature | Temperature of 0 °C [32 °F] | Temperature of 20 °C [68 °F] | Maximum temperature | |
| PTFE | 690 bar at -55 °C | 690 bar | 690 bar | 276 bar at 210 °C |
| 10,000 psi at -67 °F | 10,000 psi | 10,000 psi | 4,000 psi at 410 °F | |
| Polar PTFE | 690 bar at -70 °C | 690 bar | 690 bar | 276 bar at 210 °C |
| 10,000 psi at -94 °F | 10,000 psi | 10,000 psi | 4,000 psi at 410 °F | |
| Graphite or SIGRAFLEX ® ZX graphite | 420 bar at -55 °C | 420 bar | 420 bar | 206 bar at 538 °C |
| 206 bar at -67 °F | 6,000 psi | 6,000 psi | 2,987 psi at 1,000 °F | |
| FKM | 206 bar at -29 °C | 206 bar | 206 bar | 206 bar at 180 °C |
| 2,987 psi at -20 °F | 2,987 psi | 2,987 psi | 2,987 psi at 356 °F | |
| FKM AED | 206 bar at -46 °C | 206 bar | 206 bar | 206 bar at 180 °C |
| 2,987 psi at -50 °F | 2,987 psi | 2,987 psi | 2,987 psi at 356 °F | |
| RTFE 1) | 420 bar at -55 °C | 420 bar | 420 bar | 276 bar at 180 °C |
| 6,000 psi at -67 °F | 6,000 psi | 6,000 psi | 4,000 psi at 356 °F |
| Logo | Description | Country |
|---|---|---|
| EAC Pressure Equipment Directive | Eurasian Economic Community | |
| DNV Ships, shipbuilding (e.g. offshore) | International | |
| - | Bureau Veritas Ships, shipbuilding (e.g. offshore) | International |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| Logo | Description |
|---|---|
| - | Information on Pressure Equipment Directive (PED) Design, manufacturing and testing carried out in accordance with sound engineering practise |
| - | PMI 1) test certificate Valve body |
| - | Hydrogen for general use 2) Suitable for general hydrogen applications under the following conditions: - Material proof for all wetted parts per NACE MR0103/MR0175 - Temperature range -55 ...+210 °C [-67 ...+410 °F] - Max. allowable operating pressure: 6,000 psi [420 bar] at 20 °C [68 °F] - With fugitive emission protection in accordance with TA-Luft (VDI 2440) and ISO 15848-1 |
| - | Oil- and grease-free per ASTM G93-03 level C (< 66 mg/m 2 ) - Sealing packing and lubricants in accordance with BAM requirements - Suitable for oxygen applications under the following temperature and pressure conditions (BAM): PTFE sealing packing: T ≤ 150 °C [302 °F] p ≤ 20 bar [290 psi] Graphite sealing packing: T ≤ 250 °C [482 °F] p ≤ 150 bar [2,175 psi] |
| - | Type tested for fire safety in accordance with API 607, ISO 10497, BS 6755-2 3) |
| - | Fugitive emission protection in accordance with TA-Luft (VDI 2440) and ISO 15848-1 - Tightness class:AH - Endurance class:C01 - Temperature class: -29 ...+180 °C [-20 ...+356 °F] |
Certificates
| Certificates | ■ 3.1 inspection certificate per EN 10204 - Material proof for all wetted parts per NACE MR0103/MR0175 - Confirmation of pressure tests per MSS SP-61 1) - Confirmation of pressure tests per API 598or API 6D |
|---|
| Description | Order number |
|---|---|
| Anti-tamper key, stainless steel 303 (1.4305) | 81640006 |
| Adapter ½NPT, female - ¾NPT, male, stainless steel 316/316L (1.4401/1.4404) | 81655622 |
| Adapter ½NPT, male - ¼NPT;female, stainless steel 316/316L (1.4401/1.4404) | 81655620 |
| Bleeder screw, stainless steel 316/316L (1.4401/1.4404) | 81506704 |
| Plug screw ½NPT, stainless steel 316/316L (1.4401/1.4404) | 81652353 |
| Plug screw ¼NPT, stainless steel 316/316L (1.4401/1.4404) | 81652350 |
| PTFE seal forG½ | 81652355 |
| Graphite seal forG½ | 81652602 |
| Adapter Minimess 1215 - ¼NPT, male, carbon steel | 81655625 |
| Adapter Minimess 1620 - G¼, male, stainless steel 316Ti (1.4571) | 14503075 |
| Swivel adapter ½NPT, male - ½NPT, female, max. pressure 10,000 psi [690 bar], stainless steel 316/316L (1.4401/1.4404) | 81655619 |
| Swivel adapter ½NPT, male - G½, female, with retaining ring, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404) | 81655624 |
| Swivel adapter G⅜A,male - G½A,male, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404) | 81655618 |
| Swivel adapter G⅜A,male - G¼A,male, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404) | 81655617 |
| Swivel adapter G⅜A,male - G½, female, with retaining ring, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404) | 81655621 |
| Swivel adapter G½, male - G½, female, with retaining ring, max. pressure 6,000 psi [420 bar], stainless steel 316/316L (1.4401/1.4404) | 81655623 |
| Adapter tube fitting 6 mmOD-¼NPT,male, stainless steel 316/316L (1.4401/1.4404) | 81643499 |
| Adapter tube fitting 10 mmOD-⅜NPT,female, stainless steel 316/316L (1.4401/1.4404) | 81643536 |
| Adapter tube fitting 6 mmOD-½NPT,female, stainless steel 316/316L (1.4401/1.4404) | 81643562 |
| Adapter tube fitting 12 mmOD-⅜NPT,male, stainless steel 316/316L (1.4401/1.4404) | 81643526 |
ענף
נפט וגז
תעשיית התהליכים: נפט וגז, תעשיות פטרוכימיות וכימיות, ייצור חשמל, מים ושפכים
ענף
מכונאות
כיבוי ואוורור של מכשירי מדידת לחץ
לא מצאתם תשובה בתיעוד? מהנדס יענה במהלך יום עסקים.
שאלו מהנדס →כל הווריאציות · טבלת מק״טים
3 מק״טים סטנדרטיים של משפחת IV1
אם ידוע הקוד — בחרו ישירות. אם לא — השתמשו בתצורה במצב «01».
מלאי:
SKUתצורהמחירמלאיפעולה
IV100-N5S1DZZ-LGSZZZ-ZZ-NZZVersion: 1 · Design: 0 · Connection process side + instrument side: N5+ 11 נוספיםלפי דרישהבהזמנהבקשה →
IV100-N5S1DZZ-LSSZZZ-ZZ-NZZVersion: 1 · Design: 0 · Connection process side + instrument side: N5+ 11 נוספיםלפי דרישהבהזמנהבקשה →
IV100-N5S1DZZ-LPSZZZ-ZZ-NZZVersion: 1 · Design: 0 · Connection process side + instrument side: N5+ 11 נוספיםלפי דרישהבהזמנהבקשה →
מוצגים 3 מתוך 3. מחיר לפי דרישה — מהנדס יחשב עבור התצורה שלכם.
