WIKA · מדידת לחץ · משפחה HPFA

אביזרי חיבור ואביזרים ללחץ גבוה

Name: אביזרי חיבור ואביזרים ללחץ גבוה
Brand: WIKA
SKU: HPFA

לחץ נומינלי של 15,000 ... 60,000 psi [1,034 ... 4,136 bar]

טווח

1034…4136 bar

EN 10204 3.1

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

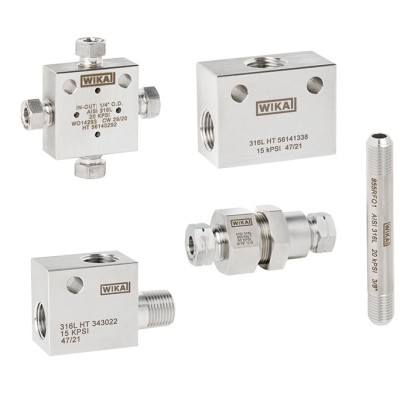

האביזרים והחיבורים בלחץ גבוה מדגם HPFA פותחו ליישומי לחץ גבוה של 15,000 ... 60,000 psi [1,034 ... 4,136 bar]. הם מתאימים במיוחד ללוחות בקרה, כאשר המרחב מוגבל, או עבור ספסלי בדיקה.

הטווח של דגם HPFA כולל חיבורי מרפק, חיבורי T, חיבורי צלב, מחברי מעבר דרך דופן, צווארוני כבל (גלאנד קולרים), אטמי כבל (גלאנדס), אטמי כבל נגד-רטט וניפלים.

חיבורי המרפק, חיבורי ה-T וחיבורי הצלב מסופקים עם חורי התקנה. סוג החיבור של חיבור חרוט/ברגה מותקן כבר עם צווארוני כבל ואטמי כבל.

תכונות מיוחדות

מבחר רחב של חומרים ותצורות זמינים
שילוב ייחודי ללקוח עם שסתומים ומכשירי מדידה (instrument hook-up) לפי בקשה

שאלות ותשובות

מהו טווח הלחץ של דגם HPFA?

הלחץ הנומינלי הוא 15,000 ... 60,000 psi [1,034 ... 4,136 bar].

מהם חיבורי התהליך הזמינים?

זמינים חיבורי NPT (למשל 1/4 NPT, 1/2 NPT, 3/8 NPT) וחיבורי חרוט/ברגה בגדלים ¼", 3/8", ¾", 9/16" ו-1".

מאיזה חומר עשויים האביזרים?

החלקים במגע עם התווך עשויים מ-Stainless steel 316 (1.4401) או Stainless steel 316L (1.4404).

מהו טווח הטמפרטורות הנתמך?

טווח הטמפרטורה לסביבה ולתווך הוא -55 ... +210 °C.

אילו אישורים קיימים לדגם HPFA?

הדגם מסופק עם אישור חומרים לפי EN 10204 3.1.

אילו סוגי אביזרים כלולים בטווח?

חיבורי מרפק, חיבורי T, חיבורי צלב, מחברי מעבר דרך דופן, צווארוני כבל, אטמי כבל, אטמי כבל נגד-רטט וניפלים.

האם ניתן לשלב את האביזרים עם רכיבים אחרים?

כן, על פי בקשה ניתן לספק שילוב מותאם אישית עם שסתומים ומכשירי מדידה (instrument hook-up).

תצורה · צעד אחר צעד

הרכיבו HPFA לפי המשימה

המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.

שלב 1 מתוך 3

מבנה התצורה· לחצו על מקטע מודגש כדי לעבור לפרמטר התואם

ElbowT-FittingCrossPlug

התצורה שלכם

לחץ נקוב10000 PSI
תבנית גוף—
מידה וחיבור—
אורךwithout
חומר גוףStainless steel 316/316L - 1.4401/1.4404 - S31600/S31603
תכונת עיצוב מיוחדתWithout
הגדרת אביזר חיבורWithout
תעודות—

AI ייעץ לפי פרמטרים

סיימו את התצורה

בחרו את כל האפשרויות כדי לשלוח בקשה.

שלחו בקשה

זיהוי

דגם	HPFA
תת-קטגוריה	Fittings and accessories

טווח מדידה

טווח לחץ

1034…1034 bar · 1379…1379 bar · 4136…4136 bar · 1034…4136 bar · 15000…60000 psi

תנאי תהליך

חיבור תהליך	3/8 NPT3/8" cone/thread fitting9/16" cone/thread fitting1" cone/thread fitting¼" cone/thread fitting¾" cone/thread fitting¼ NPT½ NPT1/4 NPT1/2 NPT1/4" cone/thread fitting3/4" cone/thread fitting
טמפ׳ תהליך	−55…+210 °C

חומרים

חומר מארז	Stainless steel 316 (1.4401), Stainless steel 316L (1.4404)
חומר חלקים רטובים	Stainless steel 316 (1.4401), Stainless steel 316L (1.4404)

סביבת הפעלה

טמפ׳ סביבה

−55…+210 °C

תקנים ואישורים

תקנים

EN 10204 3.1

פרטים נוספים

שפות גיליון נתונים

טבלאות מגיליון הנתונים

Model HPFA
Nominal pressure	■ 15,000 psi [1,034 bar] ■ 20,000 psi [1,379 bar] ■ 60,000 psi [4,136 bar]
Permissible temperature range	-55 …+210 °C [-67 …+410 °F]
Version	■ Elbow fitting ■ T-fitting ■ Elbow fitting with male and female thread 1) ■ T-fitting with male and female thread 1) ■ Cross fitting ■ Bulkhead connector ■ Anti-vibration gland ■ Gland collar ■ Gland ■ Nipple ■ Sealing cap ■ Blind plug
Connection type	■ Female thread/female thread per ANSI / ASME B1.20.1, code NPT ■ Male thread/female thread per ANSI / ASME B1.20.1, code NPT ■ Cone/thread fitting
Connection size	■ ¼NPT ■ 3/8 NPT ■ ½NPT ■ ¼" cone/thread fitting ■ 3/8" cone/thread fitting ■ 9/16" cone/thread fitting ■ ¾" cone/thread fitting 2) ■ 1" cone/thread fitting 2)
Features	100 %traceability of the parts

Materials

Wetted parts	■ Stainless steel 316 (1.4401) ■ Stainless steel 316L (1.4404) ■ Other materials on request
Non-wetted parts	■ Stainless steel 316 (1.4401) ■ Stainless steel 316L (1.4404)

Thread	Dimensions in mm[in]
	A	B	C	D	E	F	J	SP	Orifice
¼ NPT	38.1 [1.5]	38.1 [1.5]	25.4 [1]	25.4 [1]	6.5 [0.26]	14.5 [ 0.57]	6 [0.24]	19.05 [0.75]	5.5 [0.22]
3/8 NPT	38.1 [1.5]	38.1 [1.5]	25.4 [1]	25.4 [1]	8 [0.31]	16 [0.63]	7 [0.28]	25.4 [1]	7.5 [0.3]
½NPT	47.63 [1.88]	47.63 [1.88]	31.75 [1.25]	31.75 [1.25]	9.4 [0.37]	20 [0.79]	9 [0.35]	31.75 [1.25]	9 [0.35]

Thread	Dimensions in mm[in]
	A	B	C	E	F	F2	J	SP	Orifice
¼ NPT	44.45 [1.75]	38.1 [1.5]	25.4 [1]	6.5 [0.26]	14.5 [ 0.57]	29 [1.14]	6 [0.24]	19.05 [0.75]	5.5 [0.22]
3/8 NPT	50.8 [2]	38.1 [1.5]	25.4 [1]	8 [0.31]	16 [0.63]	32 [1.26]	7 [0.28]	25.4 [1]	7.5 [0.3]
½NPT	63.5 [2.5]	47.75 [1.88]	31.75 [1.25]	9.4 [0.37]	20 [0.79]	40 [1.57]	9 [0.35]	31.75 [1.25]	9 [0.35]

הצגת הכול (20)

Thread	Dimensions in mm[in]
	A	B	C	D	SP	Orifice
¼ NPT	38.1 [1.5]	38.1 [1.5]	28.6 [1.13]	25.4 [1]	19.05 [0.75]	5.5 [0.22]
3/8 NPT	44.45 [1.75]	38.1 [1.5]	31.75 [1.25]	25.4 [1]	25.4 [1]	7.5 [0.3]
½NPT	57.15 [2.25]	44.45 [1.75]	41 [1.61]	31.75 [1.25]	31.75 [1.25]	9 [0.35]

Thread	Dimensions in mm[in]
	A	B	C	D	E	F	J	SP	Orifice
¼ NPT	50.8 [2]	38.1 [1.5]	28.6 [1.13]	25.4 [1]	6.5 [0.26]	14.5 [ 0.57]	6 [0.24]	19.05 [0.75]	5.5 [0.22]
3/8 NPT	63.5 [2.5]	38.1 [1.5]	38.1 [1.5]	25.4 [1]	8 [0.31]	16 [0.63]	7 [0.28]	25.4 [1]	7.5 [0.3]
½NPT	76.2 [3]	47.63 [1.88]	41 [1.61]	31.75 [1.25]	9.5 [0.37]	20 [0.79]	9 [0.35]	31.75 [1.25]	9 [0.35]

Thread	Dimensions in mm[in]
	A	B	E	F	F2	J	SP	Orifice
¼ NPT	44.45 [1.75]	44.45 [1.75]	6.5 [0.26]	14.5 [ 0.57]	29 [1.14]	6 [0.24]	19.05 [0.75]	5.5 [0.22]
3/8 NPT	50.8 [2]	50.8 [2]	8 [0.31]	16 [0.63]	32 [1.26]	7 [0.28]	25.4 [1]	7.5 [0.3]
½NPT	63.5 [2.5]	63.5 [2.5]	9.4 [0.37]	20 [0.79]	40 [1.57]	9 [0.35]	31.75 [1.25]	9 [0.35]

Thread	Dimensions in mm[in]
A	C	HEX
¼ NPT	24 [0.94]	10 [0.39]	15.90 [⅝"]
3/8 NPT	30 [1.18]	12 [0.47]	19.05 [¾"]
½NPT	35 [1.38]	14 [0.55]	23.81 [15/16"]

For outer Ø	Dimensions in mm[in]
A	B	C	D	E	F	H	J	SP	HEX
¼"	28.45 [11.2]	38.1 [15]	19.05 [7.5]	19.05 [7.5]	12.5 [4.92]	12.5 [4.92]	9.22 [3.63]	6 [2.36]	15.88 [6.25]	12.7 [5]
3/8"	35.05 [13.8]	50.8 [20]	25.4 [10]	25.4 [10]	16 [6.3]	16 [6.3]	12.78 [5.03]	7 [2.76]	19.05 [7.5]	15.87 [6.25]
9/16"	44.45 [17.5]	63.5 [25]	31.75 [12.5]	31.75 [12.5]	21 [8.27]	21 [8.27]	14.12 [5.56]	9 [3.54]	25.4 [10]	22.2 [8.74]
3/4"	57.15 [22.5]	76.2 [30]	38.1 [15]	38.1 [15]	25.4 [10]	25.4 [10]	15.75 [6.2]	11 [4.33]	34.93 [13.75]	28.6 [11.26]
1 "	76.2 [30]	104.78 [41.25]	52.4 [20.63]	52.39 [20.63]	35 [13.78]	35 [13.78]	18.3 [7.2]	14 [5.51]	44.45 [17.5]	34.93 [13.75]

For outer Ø	Dimensions in mm[in]
A	B	C	D	E	F	H	J	SP	HEX
¼"	38.1 [15]	34.93 [13.75]	25.4 [10]	22.23 [8.75]	20 [7.87]	16.5 [6.5]	14.63 [5.76]	6 [2.36]	25.4 [10]	15.88 [6.25]
3/8"	38.1 [15]	44.45 [17.5]	25.4 [10]	31.75 [12.5]	18.3 [7.2]	17.5 [6.89]	18.68 [7.35]	7 [2.76]	25.4 [10]	20.64 [8.13]
9/16"	47.63 [18.75]	66.68 [26.25]	28.58 [11.25]	47.63 [18.75]	21 [8.27]	24 [9.45]	26.93 [10.6]	9 [3.54]	38.1 [15]	30.16 [11.87]

For outer Ø	Dimensions in mm[in]
A	B	C	D	E	F	F2	H	J	SP	HEX
¼"	28.45 [11.2]	38.1 [15]	19.05 [7.5]	19.05 [7.5]	12.5 [4.92]	12.5 [4.92]	25 [9.84]	9.22 [3.63]	6 [2.36]	15.88 [6.25]	12.7 [5]
3/8"	35.05 [13.8]	50.8 [20]	25.4 [10]	25.4 [10]	16 [6.3]	16 [6.3]	32 [12.6]	12.78 [5.03]	7 [2.76]	19.05 [7.5]	15.87 [6.25]
9/16"	44.45 [17.5]	63.5 [25]	31.75 [12.5]	31.75 [12.5]	21 [8.27]	21 [8.27]	42 [16.54]	14.12 [5.56]	9 [3.54]	25.4 [10]	22.2 [8.74]
3/4"	57.15 [22.5]	76.2 [30]	38.1 [15]	38.1 [15]	25.4 [10]	25.4 [10]	50.8 [20]	15.75 [6.2]	11 [4.33]	34.93 [13.75]	28.6 [11.26]
1 "	76.2 [30]	104.78 [41.25]	52.4 [20.63]	52.4 [20.63]	35 [13.78]	35 [13.78]	70 [27.56]	18.3 [7.2]	14 [5.51]	44.45 [17.5]	34.93 [13.75]

For outer Ø	Dimensions in mm[in]
A	B	C	D	E	F	F2	H	J	SP	HEX
¼"	34.93 [13.75]	50.8 [20]	22.23 [8.75]	25.4 [10]	16.5 [6.5]	16.5 [6.5]	33 [12.99]	14.63 [5.76]	6 [2.36]	25.4 [10]	15.88 [6.25]
3/8"	39.69 [15.63]	50.8 [20]	26.99 [10.63]	25.4 [10]	17.5 [6.89]	17.5 [6.89]	35 [13.78]	18.68 [7.35]	7 [2.76]	25.4 [10]	20.64 [8.13]
9/16"	53.98 [21.25]	66.68 [26.25]	34.93 [13.75]	33.34 [13.13]	24 [9.45]	24 [9.45]	48 [18.9]	26.93 [10.6]	9 [3.54]	38.1 [15]	30.16 [11.87]

For outer Ø	Dimensions in mm[in]
A	B	C	D	E	F	F2	H	J	SP	HEX
¼"	38.1 [15]	38.1 [15]	19.05 [7.5]	19.05 [7.5]	12.5 [4.92]	12.5 [4.92]	25 [9.84]	9.22 [3.63]	6 [2.36]	15.88 [6.25]	12.7 [5]
3/8"	50.8 [20]	50.8 [20]	25.4 [10]	25.4 [10]	16 [6.3]	16 [6.3]	32 [12.6]	12.78 [5.03]	7 [2.76]	19.05 [7.5]	15.87 [6.25]
9/16"	63.5 [25]	63.5 [25]	31.75 [12.5]	31.75 [12.5]	21 [8.27]	21 [8.27]	42 [16.54]	14.12 [5.56]	9 [3.54]	25.4 [10]	22.2 [8.74]
3/4"	76.2 [30]	76.2 [30]	38.1 [15]	38.1 [15]	25.4 [10]	25.4 [10]	50.8 [20]	15.75 [6.2]	11 [4.33]	34.93 [13.75]	28.6 [11.26]
1 "	104.78 [41.25]	104.78 [41.25]	52.4 [20.63]	52.4 [20.63]	35 [13.78]	35 [13.78]	70 [27.56]	18.3 [7.2]	14 [5.51]	44.45 [17.5]	34.93 [13.75]

For outer Ø	Dimensions in mm[in]
A	B	C	D	E	F	F2	H	J	SP	HEX
¼"	38.1 [15]	50.8 [20]	19.05 [7.5]	25.4 [10]	13 [5.12]	16.5 [6.5]	33 [12.99]	14.63 [5.76]	6 [2.36]	25.4 [10]	15.88 [6.25]
3/8"	50.8 [20]	50.8 [20]	25.4 [10]	25.4 [10]	16 [6.3]	16 [6.3]	32 [12.6]	18.68 [7.35]	7 [2.76]	19.05 [7.5]	15.87 [6.25]
9/16"	63.5 [25]	63.5 [25]	31.75 [12.5]	31.75 [12.5]	21 [8.27]	21 [8.27]	42 [16.54]	26.93 [10.6]	9 [3.54]	25.4 [10]	30.16 [11.87]

For outer Ø	Dimensions in mm[in]
	A	B	C	D	E	F	J
¼"	20 [7.87]	48 [18.9]	13.5 [5.31]	25.4 [10]	9.22 [3.63]	12.7 [5]	10 [3.94]
3/8"	23 [9.06]	55 [21.65]	16 [6.3]	30.16 [11.87]	12.78 [5.03]	15.87 [6.25]	10 [3.94]
9/16"	30 [11.81]	64 [25.2]	19 [7.48]	34.9 [13.74]	14.12 [5.56]	22.2 [8.74]	10 [3.94]

For outer Ø	Dimensions in mm[in]
	A	B	C	D	E	F	J
¼"	23 [9.06]	50.8 [20]	12.7 [5]	30.16 [11.87]	14.63 [5.76]	15.88 [6.25]	10 [3.94]
3/8"	30 [11.81]	60.33 [23.75]	19 [7.48]	34.9 [13.74]	18.68 [7.35]	20.64 [8.13]	10 [3.94]
9/16"	43 [16.93]	69.85 [27.5]	25.4 [10]	47.63 [18.75]	26.93 [10.6]	30.16 [11.87]	10 [3.94]

DN	Dimensions in mm[in]
	A	B	C
¼"	15.88 [6.25]	12.7 [5]	34.5 [13.58]
3/8"	19.05 [7.5]	15.88 [6.25]	38.71 [15.24]
9/16"	25.4 [10]	22.2 [8.74]	47.69 [18.78]

DN	Dimensions in mm[in]
	A	B
¼"	15.88 [6.25]	22 [8.66]
3/8"	20.64 [8.13]	30 [11.81]
9/16"	30.16 [11.87]	40 [15.75]

For outer Ø	Dimensions in mm[in]
A	B	C	D	E
¼"	6.35 [2.5]	9.5 [3.74]	3.6 [1.42]	23.5 [9.25]	8.7 [3.43]
3/8"	9.5 [3.74]	12.4 [4.88]	6.35 [2.5]	30.5 [12.01]	11.1 [4.37]
9/16"	14.3 [5.63]	18.3 [7.2]	10.3 [4.06]	40 [15.75]	12.7 [5]
3/4"	18.9 [7.44]	23.8 [9.37]	14.3 [5.63]	42 [16.54]	15.4 [6.06]
1 "	25.2 [9.92]	31.8 [12.52]	18.3 [7.2]	56.5 [22.24]	20.4 [8.03]

For outer Ø	Dimensions in mm[in]
A	B	C	D
¼"	6.35 [2.5]	9.5 [3.74]	3.18 [1.25]	28 [11.02]
3/8"	9.5 [3.74]	12.7 [5]	5.56 [2.19]	37 [14.57]
9/16"	14.3 [5.63]	20.64 [8.13]	7.14 [2.81]	50 [19.69]
