WIKA · מדידת מפלס · משפחה HLS
מתג צף
לתעשיית התהליכים, התקנה אופקית
יציאה
NAMUR · Reed contact
הגנה
IP66/IP68
RoHSEACDNV GLABSCEATEXEU Declaration of ConformityLow Voltage DirectiveEMC DirectiveII 1GD Ex ia IICII 1/2G Ex ia IIC T6-T2 Ga/GbII 2D Ex ia IIIC T80 °C Db
מחיר
לפי דרישה
תלוי בתצורה
תיאור
בנוסף ליישומים השונים של מתגי ציפה להתקנה אנכית (דגם FLS), גם מתגי הציפה האופקיים מדגם HLS מציעים אפשרויות רבות לאין שיעור לניטור ו/או להפעלה של מפלסים לצורך הצגת מפלס מינימום/מקסימום.
הציפה מחוברת למנוף נתמך ומסתובב, והיא נעה בהתאם למפלס של המדיום הנמדד. באמצעות מגנט קבוע, המותקן בקצה המנוף, כאשר מגיעים לנקודת הפעלה מוגדרת מראש, מופעל מגע קנה (מגע גז אינרטי) בתוך צינור המגע.
ללא אישורים נוספים ראו עמוד 2

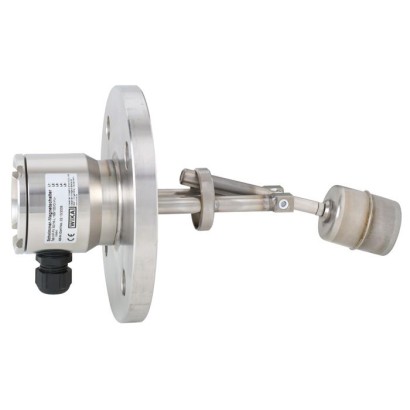

איור עליון: גרסת נירוסטה, דגם HLS-S איור תחתון: גרסת פלסטיק, דגם HLS-P
באמצעות מגנט קבוע ומגע קנה פעולת ההחלפה היא ללא מגע, ללא בלאי ואינה דורשת אספקת מתח. פעולת מתג הציפה אינה תלויה בהקצפה, מוליכות, אדים, היווצרות בועות ורעידות.
עיבוד האות הוא אוניברסלי. ניתן לבצע חיבור ישיר ל-PLCs, חיבורי NAMUR, מגברי אות או ממסרי הגנת מגע.
מתג הציפה קל מאוד להרכבה וללא תחזוקה, ולכן עלויות ההרכבה, ההפעלה וההפעלה בפועל נמוכות.
תכונות מיוחדות
- טווח יישומים רחב הודות לעקרון תפעול פשוט ומוכח
- לתנאי הפעלה קשים, אורך חיים ארוך
- גבולות הפעלה: טמפרטורת הפעלה: T = -120 ... +350 °C, לחץ הפעלה: P = ואקום עד 232 bar, צפיפות גבולית: ρ ≥ 500 kg/m 3
- טמפרטורת עבודה: T = -120 ... +350 °C
- לחץ הפעלה: P = ואקום עד 232 bar
- צפיפות מינימלית: ρ ≥ 500 kg/m3
- גרסאות מפלדת אל-חלד ומפלסטיק
- גרסאות מוגנות מפני פיצוץ
שאלות ותשובות
באיזה טווח טמפרטורות של מדיום המתג יכול לפעול?
טמפרטורת התהליך הנתמכת היא -120 … +350 °C.
מהו הלחץ המקסימלי של התהליך?
לחץ התהליך יכול להגיע עד 232 bar, כולל פעולה בתנאי ואקום.
אילו חיבורי תהליך זמינים?
DIN EN 1092-1 DN 50 … DN 100 בלחצי PN 6 … PN 400, או ANSI 2"…4" בדרגות class 150…600; קיים גם אוגן רבוע DN80 ו-DN92.
מאילו חומרים עשויים החלקים במגע עם המדיום?
נירוסטה 1.4571 (316Ti), טיטניום 3.7035 grade 2, טיטניום 3.7165 grade 5, פוליפרופילן (PP) ו-Hastelloy.
מהי צפיפות המדיום המינימלית הנדרשת?
צפיפות המדיום חייבת לעמוד בתנאי ρ ≥ 500 kg/m³.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP66/IP68.
האם יש גרסה מאושרת לאזורים מסוכנים?
כן — גרסאות Ex i להרכבה ב-Zone 1 ואף Zone 0 לגז (II 1/2G Ex ia IIC T6-T2 Ga/Gb) ול-Zone 21 לאבק (II 2D Ex ia IIIC T80 °C Db).
מה מבדיל את HLS ממתגי צף אנכיים דוגמת FLS?
HLS מיועד להתקנה אופקית, בעוד FLS מיועד להתקנה אנכית; שניהם נועדו לניטור ולהפעלת מפלס מינימום/מקסימום. ---
זיהוי
| דגם | HLS-S |
| סדרה | HLS |
| תת-קטגוריה | float switch, horizontal installation |
תנאי תהליך
| חיבור תהליך | DIN DN 50 ... DN 100, PN 6 ... PN 400ANSI 2" ... 4", class 150 ... 600Square flange DN 80 and DN 92DIN EN 1092-1 DN 50 ... DN 100, PN 6 ... PN 400 |
| טמפ׳ תהליך | −120…+350 °C |
| לחץ תהליך מירבי | 232 bar |
| טכנולוגיית מדידה | float |
מאפיינים חשמליים
| אות יציאה | NAMUR · Reed contact · PLC · Reed contact (NO, NC, SPDT) · Reed contact, SPDT |
| הזנה | DC 20 ... 30 V or AC 230 V (depending on version) |
| חיבור חשמלי | Connection housing, stainless steel 1.4571 or polyester |
חומרים
| חומר חלקים רטובים | Stainless steel 1.4571 (316Ti), Titanium 3.7035, grade 2, Titanium 3.7165, grade 5, Polypropylene (PP), Hastelloy |
סביבת הפעלה
| טמפ׳ סביבה | −40…+80 °C |
| דרגת הגנה IP | IP66/IP68 |
תקנים ואישורים
| תקנים | RoHSEACDNV GLABSCEATEXEU Declaration of ConformityLow Voltage DirectiveEMC Directive |
| הגנת התפוצצות | Ex i Zone 1 mounting to zone 0 gas II 1/2G Ex ia IIC T6-T2 Ga/GbZone 21 dust II 2D Ex ia IIIC T80 °C DbII 1GD Ex ia IICII 1/2G Ex ia IIC T6-T2 Ga/GbII 2D Ex ia IIIC T80 °C Db |
פרטים נוספים
| שפות גיליון נתונים | EN |
טבלאות מגיליון הנתונים
| Model | Description | Materials | |
|---|---|---|---|
| Stainless steel 1.4571 (316Ti) | Polypropylene (PP) | ||
| HLS-SA HLS-SB | Standard version | x | - |
| HLS-P | Plastic version | - | x |
| HLS-SBI (HAG) | Intrinsically safe, Ex i | x | - |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Low voltage directive ■ RoHS directive ■ ATEX directive (option) | European Union | |
| EAC ■ EMCdirective ■ Low voltage directive ■ Hazardous areas | Eurasian Economic Community | |
| DNV GL ■ Ships, shipbuilding (e.g. offshore) ■ Hazardous areas | International | |
| ABS Ships, shipbuilding (e.g. offshore) | International |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ Low voltage directive ■ RoHS directive | European Union | |
| EAC ■ EMCdirective ■ Low voltage directive | Eurasian Economic Community |
| Model V44HI | Models T52HI, T52HI/Gr. 5 | Model ZVSS43/100HI | |
|---|---|---|---|
| Electrical connection | Connection housing, stainless steel 1.4571 | ||
| Process connection | Mounting flange - DIN DN 50 ...DN 100, PN 6 ...PN 400 - DIN EN 1092-1 DN 50 ...DN 100, PN 6 ...PN 400 - ANSI 2" ... 4", class 150 ...600 - Square flangeDN80andDN92 Others on request | ||
| Insertion length L | 190 ...990mm | 190 ...990mm | 240 ...990mm |
| Contact tube length K | 100 ...900mm | 100 ...900mm | 100 ...850mm |
| Float | |||
| Material | Stainless steel 1.4571 | ModelT52HI: Titanium 3.7035, grade 2 Model T52HI/Gr. 5: Titanium 3.7165, grade 5 | Stainless steel 1.4571 |
| Diameter | 44mm | 52mm | 43mm |
| Length | 52mm | 52mm | 100mm |
| Max. operating pressure | 6 bar | Model T52HI: 100 bar Model T52HI/Gr. 5: 232 bar | 20 bar |
| Min. density | 600 kg/m³ | 500 kg/m³ | |
| Temperature range | |||
| Standard version | -50 ...+180 °C | ||
| High-temperature versionHT | -50 ...+250 °C | ||
| High-temperature versionHHT | -50 ...+350 °C | ||
| Low-temperature version | -120 ...+250 °C | ||
| Switching function | Alternatively normally open (NO), normally closed (NC) or change-over (SPDT) - on rising or falling level | ||
| Switching power | AC ≤ 230 V; 40 VA; 1 A DC ≤ 230 V; 20 W;0.5 A Please observe contact protection measures! | ||
| Attention: versions without protective conductor connection: Operation only at safety extra-low voltage, e.g. contact protection relay or external grounding | |||
| Mounting position | Horizontal | ||
| Ingress protection | IP66/IP68 per IEC/EN 60529 |
הצגת הכול (8)
| Model PP44HI | |
|---|---|
| Electrical connection | Connection housing, polyester |
| Process connection | Mounting flange - DIN DN 50 ...DN 100, PN 16, form A - ANSI 2" ... 4", class 150 FF |
| Insertion length L | 176mm |
| Contact tube length K | 111mm |
| Float | |
| Material | Polypropylene |
| Diameter | 44mm |
| Length | 52mm |
| Max. operating pressure | 4 bar |
| Min. density | 750 kg/m³ |
| Temperature range | -10 ...+80 °C |
| Switching function | Alternatively normally open (NO), normally closed (NC) or change-over (SPDT) - on rising level |
| Switching power | AC ≤ 230 V; 40 VA; 1 A DC ≤ 230 V; 20 W;0.5 A Please observe contact protection measures! |
| Switching power | Attention: versions without protective conductor connection: Operation only at safety extra-low voltage, e.g. contact protection relay or external grounding |
| Mounting position | Horizontal |
| Ingress protection | IP65 per IEC/EN 60529 |
| Model V44HI | Models T52HI, T52HI/Gr. 5 | Model ZVSS43/100HI | |
|---|---|---|---|
| Electrical connection | Connection housing, stainless steel 1.4571 | ||
| Process connection | Mounting flange - DIN DN 50 ...DN 100, PN 6 ...PN 160 - DIN EN 1092-1 DN 50 ...DN 100, PN 6 ...PN 160 - ANSI 2" ... 4", class 150 ...900 - Square flangeDN80andDN92 | ||
| Insertion length L | 190 ...990mm | 190 ...990mm | 240 ...990mm |
| Contact tube length K | 100 ...900mm | 100 ...900mm | 100 ...850mm |
| Float | |||
| Material | Stainless steel 1.4571 | ModelT52HI: Titanium 3.7035, grade 2 Model T52HI/Gr. 5: Titanium 3.7165, grade 5 | Stainless steel 1.4571 |
| Diameter | 44mm | 52mm | 43mm |
| Length | 52mm | 52mm | 100mm |
| Max. operating pressure | 6 bar | ModelT52HI: 100 bar Model T52HI/Gr. 5: 180 bar | 20 bar |
| Min. density | 600 kg/m³ | 500 kg/m³ | |
| Temperature range | -50 ...+180 °C depending on the temperature class | ||
| Temperature class | T2 T3 | T4 T5 T6 | |
| Process temperature | ≤ 180 °C ≤ 160 | °C ≤ 108 °C ≤ 80 °C ≤ 65 °C | |
| Ambient temperature | ≤ 80 °C ≤ 80 °C | ≤ 80 °C ≤ 80 °C ≤ 60 °C | |
| Switching function | 1 x change-over (SPDT) | ||
| Switching power | Only for connection to a certified intrinsically safe circuit with U max = 36 V, I max = 100mA | ||
| Mounting position | Horizontal | ||
| Ingress protection | IP66/IP68 per IEC/EN 60529 |
| Contact protection relay | Contacts | Input | Power supply | Approval number | Order no. |
|---|---|---|---|---|---|
| KFD2-ER-1.6 | 1 x change-over AC 250 V, 2 A | 2 x contacts | DC 20 ...30V | - | 123806 |
| KFD2-SR2-Ex2.W | 2 x change-over AC 253 V, 2 A | 2 x contacts | DC 20 ...30V | II 1GD Ex ia IIC PTB 02 ATEX 2073 | 124344 |
| KFA6-ER-1.6 | 1 x change-over AC 250 V, 2 A | 2 x contacts | AC 230V | - | 124341 |
| KFA6-SR2-Ex2.W | 2 x change-over AC 253 V, 2 A | 2 x contacts | AC 230V | II 1GD Ex ia IIC PTB 02 ATEX 2073 | 123794 |
| RC element | Capacitance | Resistance | Voltage | Order no. |
|---|---|---|---|---|
| B3/110 | 0.33 µF | 470Ω | AC 110V | 126529 |
| B3/230 | 0.33 µF | 820Ω | AC 230V | 126530 |
