WIKA · פתרונות גז SF6 · משפחה GDHT
משדר
לצפיפות, טמפרטורה, לחץ ולחות של גזי בידוד, עם יציאת Modbus ®
טווח
0…16 bar
יציאה
Modbus RTU
הגנה
IP65
RoHSEMCCE
מחיר
לפי דרישה
תלוי בתצורה
תיאור

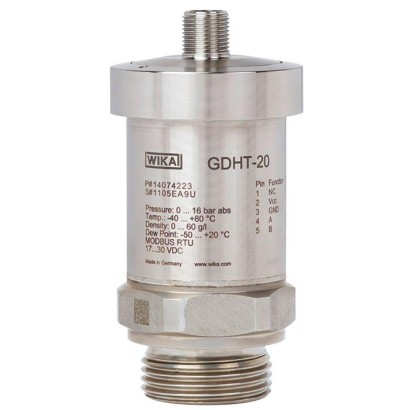

משדר הדגם GDHT-20 הוא מערכת מרובת חיישנים עם יציאה דיגיטלית למדידות של לחץ, טמפרטורה ולחות. על בסיס ערכי המדידה הללו ניתן לקבוע נתונים הקשורים למצב.
תכונות מיוחדות
- טכנולוגיית חיישנים בדיוק גבוה
- פרוטוקול יציאה Modbus ® באמצעות ממשק RS-485
- הגנה מפני חדירה IP65
- יציבות ארוכת טווח ותכונות EMC מצוינות מאוד
- ממדים קומפקטיים
שאלות ותשובות
מה המשדר GDHT-20 מודד?
המשדר מודד צפיפות, טמפרטורה, לחץ ולחות של גזי בידוד, ומחשב נגזרות כגון נקודת טל, נקודת קיפאון ולחות יחסית.
מהו פרוטוקול הפלט של ה-GDHT-20?
הפלט הוא Modbus® RTU דרך ממשק RS-485.
מהם טווחי הלחץ של ה-GDHT-20?
הטווחים הזמינים הם 0 … 8.87 bar ו-0 … 16.0 bar.
מהי טווח הטמפרטורה הסביבתית המותר?
המשדר פועל בטמפרטורות סביבה של -40 … +80 °C.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP65.
אילו חיבורי תהליך זמינים?
זמינים בין היתר DN 20 ו-DN 8 עם הברגה נקבית, G 1 B ו-G ½ B עם הברגה זכרית (חלקן מפלדת אל-חלד), Flange D40, Malmkvist וחיבור דרך תא מדידה.
ממה עשויים החלקים במגע עם התווך?
החלקים במגע עם התווך עשויים פלדת אל-חלד (Stainless steel).
לאילו אישורים עומד ה-GDHT-20?
המשדר מאושר RoHS, EMC ו-CE.
זיהוי
| דגם | GDHT-20 |
| סדרה | GDHT |
| תת-קטגוריה | Transmitter |
טווח מדידה
| טווח לחץ | 0…8.87 bar · 0…16 bar |
| טמפרטורת ייחוס לצפיפות | 20 °C |
תנאי תהליך
| חיבור תהליך | DN 20, female threadMalmkvistFlange D40Via measuring chamberDN 8, female threadG 1 B, male thread, stainless steelG ½ B, male threadG 1 BDN 20G ½ BDN 8 |
מאפיינים חשמליים
| אות יציאה | Modbus RTU · Modbus RTU via RS-485 · Density in g/litre, kg/m3 · Temperature in °C, °F, K · Absolute pressure in mbar, Pa, kPa, MPa, psi, N/cm2, bar · Humidity in ppmv, ppmw · Dew point in °C at tank pressure, °C at atmospheric pressure · Frost point in °C at tank pressure, °C at atmospheric pressure · Relative humidity in % · Absolute pressure at 20 °C in bar, MPa · Gauge pressure at 20 °C in bar, MPa · RS-485 |
חומרים
| חומר חלקים רטובים | Stainless steel |
סביבת הפעלה
| טמפ׳ סביבה | −40…+80 °C |
| דרגת הגנה IP | IP65 |
| משקל | 0.4 kg |
תקנים ואישורים
| תקנים | RoHSEMCCE |
פרטים נוספים
| פיצוי טמפרטורה | כן |
| שפות גיליון נתונים | EN |
טבלאות מגיליון הנתונים
Accuracy specifications
| Accuracy | Specifications only valid for pure, gaseous SF 6 | |
|---|---|---|
| Dew point | → See graphic below the table | |
| SpanT gas -T d < 60 K | Measured value deviation < ±2 K | |
| SpanT gas -T d < 80 K | Measured value deviation < ±3 K | |
| Density | ±0.6 %, ±0.35 g/litre (-40 ... 80 °C [-40 ...+176 °F]) | |
| Temperature | ±1 K | |
| Pressure | -40 ...< 0 °C [-40 ...+32 °F] | ±0.2 %, ±32 mbar |
| 0 ... 80 °C [32 ... 176 °F] | ±0.06 %, ±10 mbar | |
| Long-term drift per IEC 61298-2 | ||
| Temperature | ≤ ±0.1 %of span/year | |
| Pressure | ≤ ±0.05 %of span/year | |
| Dew point | ≤ ±0.5 %of span/year |
Measuring range
| Dew point at atmospheric pressure | -60 ...+40 °C [-76 ...+104 °F] Td |
|---|---|
| Density | 0 ... 60 g/litre (8.87 bar abs. SF₆ gas at 20 °C [68 °F]) |
| Temperature | -40 ...+80 °C [-40 ...+176 °F] |
| Pressure at 20 °C [68 °F] | 0 ... 8.87 bar abs. SF₆ gas |
| Pressure | 0 ... 16 bar abs. |
| Burst pressure | 52 bar abs. |
| Overload limit | Up to 30 bar abs. |
| Pressure reference | Absolute |
Process connection
| Process connection | ■ G1B, male thread, stainless steel ■ DN 20, female thread ■ G½B,male thread ■ Malmkvist ■ Flange D40 ■ Via measuring chamber (see page 5) ■ DN 8, female thread Other connections on request |
|---|
| Output signal | |
|---|---|
| Signal type | Modbus output |
| Retrievable measured values | Measured values with alternative units can be retrieved directly in the Modbus registers. |
| Density | ■ g/litre ■ kg/m 3 |
| Temperature | ■ °C ■ °F ■ K |
| Absolute pressure | ■ mbar ■ Pa ■ kPa ■ MPa ■ psi ■ N/cm 2 ■ bar |
| Humidity | ■ ppm v ■ ppm w |
| Dew point | ■ °C at tank pressure ■ °C at atmospheric pressure |
| Frost point | ■ °C at tank pressure ■ °C at atmospheric pressure |
| Relative humidity | ■ % |
| Absolute pressure at 20 °C [68 °F] | ■ bar ■ MPa |
| Gauge pressure at 20 °C [68 °F] (based on 1,013 mbar) | ■ bar ■ MPa |
| Alternative gases | Gas mixtures and components can be freely configured and combined from the gases SF₆, N₂, CF₄, O₂, CO₂, 3M™Novec™ 4710, He and Ar via Modbus ®. The calculation is based on the physical principle of the partial pressure method. |
| Voltage supply | |
| Supply voltage U B + | DC 17 ...30V |
| Power consumption | Max.0.5W (max. 3 Wduring the heating phase of the humidity sensor) |
| Refresh rate | |
| Density | 20 ms |
| Temperature | 20 ms |
| Pressure | 20 ms |
| Dew point | ■ 2 s (typical) ■ Auto-adjustment cycle, every 30 min., adjustable |
הצגת הכול (12)
Electrical connection
| Connection type | ■ Circular connector M12 x 1 (5-pin) ■ Modbus RTU via RS-485 interface |
|---|---|
| Ingress protection | IP65, only when plugged in and using mating connectors with the corresponding ingress protection |
| Electrical safety | Protected against reverse polarity, protected against overvoltage |
Circular connector M12
| 1 - - 2 U B + 3 U B - Ground 4 A | |
|---|---|
| Supply voltage | |
| Signal RS-485 | |
| 5 B Signal RS-485 |
Material
| Material (in contact with the environment) | |
|---|---|
| Case | Stainless steel |
Operating conditions
| Ambient temperature range | -40 ...+80 °C [-40 ...+176 °F] |
|---|---|
| Permissible air humidity | ≤ 90 %r.h. (non-condensing) |
| Dimensions | |
| Diameter | 48 mm[1.89 in] |
| Height | 96 mm[3.78 in] |
| Weight | approx. 0.4 kg [0.88 lbs] |
| EMC tests | |
| Immunity per IEC 61000-4-3 | 30 V/m (80 MHz ... 6 GHz) |
| Burst per IEC 61000-4-4 | 4 kV |
| Surge immunity per IEC 61000-4-5 | 2 kV conductor to ground, 1 kV conductor to conductor |
| ESD per IEC 61000-4-2 | 8 kV/15 kV, contact/air |
| Conducted HF signals in accordance with IEC 61000-4-6 | 10V (0.15 kHz …80MHz) |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity EMCdirective, EN 61326 emission (group 1, class B) and immunity (industrial application) RoHS directive | European Union |
| Designation | Order number |
|---|---|
| Modbus ® startup kit for measured value recording and configuration, consisting of: ■ Power supply unit for transmitter ■ Cable with M12 x 1 connector ■ Interface converter (RS-485 to USB) ■ USB cable type A to type B ■ Modbus ® tool software | 14075896 |
| WIKAsoft-GD for configuration and testing of the sensor | Free download from: www.wika.com/download |
| Sealing | Order number |
|---|---|
| Sealing for G1Bmalethread process connection (included in the standard scope of delivery) | 14046738 |
| Shielded cable, M12 x 1, AWG20 | Order number |
|---|---|
| Length1m | 14430138 |
| Length2m | 14430140 |
| Length3m | 14430141 |
| Length4m | 14430142 |
| Length5m | 14297684 |
| Length6m | 14430143 |
| Length7m | 14430144 |
| Length8m | 14430145 |
| Length9m | 14430148 |
| Length 10m | 14297685 |
| Length 15m | 14430149 |
| Length 20m | 14430150 |
| Length 25m | 14430151 |
| Length 30m | 14430152 |
| Length 50m | 14430153 |
