GAD-2000

בהזמנה

WIKA · פתרונות גז SF6 · משפחה GAD

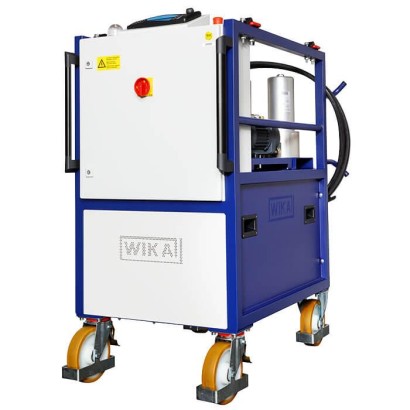

מערכת התייבשות גז

Name: מערכת התייבשות גז
Brand: WIKA

לציוד מלא בגז SF 6 במהלך פעולה

טווח

0…50 bar abs.

הגנה

IP42

EMC directiveRoHSMachinery directiveCEEN 61326EMCRoHS directive

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

מערכת GAD-2000 של WIKA מפחיתה את תכולת הלחות בגז SF 6 בציוד מלא בגז SF 6, במהלך הפעולה. המערכת עובדת באמצעות שני מסננים מקבילים (דגם GPF-10) בעלי קיבולת ספיחת מים גבוהה, ומיועדת לשימוש במתקני חלוקה במתח בינוני וגבוה של מפעילי רשת החשמל. היא נבחרת כאשר יש צורך לייבש את הגז ללא הוצאת הציוד משירות.

תכונות מיוחדות

הבטחת בטיחות המערכת באמצעות מערכת בטיחות כפולה
צמצום יעיל של עלויות התחזוקה בציוד ממולא גז SF6 (ייבוש הגז במהלך הפעולה)
שימוש בשני מסננים מקבילים (דגם GPF-10) לקיבולת ספיחת מים גבוהה
תחזוקה מועטה
הפעלה קלה ואינטואיטיבית באמצעות מסך מגע 7"

שאלות ותשובות

מהו טווח הלחץ של ה-GAD-2000?

המערכת זמינה בטווחי לחץ של 0 … 10 bar abs., 0 … 16 bar abs. ו-0 … 50 bar abs.

מהן טמפרטורות ההפעלה המותרות?

טמפרטורת הסביבה המותרת היא +5 … +40 °C.

מהי דרגת ההגנה מפני חדירה?

דרגת ההגנה היא IP42.

מהם חיבורי התהליך הזמינים?

כל החיבורים הם DN 8 מפליז: זכר (CON2, CON3, CON4) ונקבה (CON 1), לפי הדגם.

מהם החומרים במגע עם המדיום?

החלקים במגע עם המדיום עשויים מפליז (brass).

האם המערכת מאושרת לסביבות עם סיכון פיצוץ?

לא נמסר אישור הגנה מפני פיצוץ עבור דגם זה; האישורים המדווחים הם CE, EMC directive, RoHS, Machinery directive ו-EN 61326.

מה מבדיל את ה-GAD-2000 ממערכות ייבוש אחרות?

היא מייבשת את גז ה-SF 6 במהלך הפעולה, ובכך מפחיתה עלויות תחזוקה, תוך שימוש בשני מסננים מקבילים מדגם GPF-10 ומערכת בטיחות כפולה, עם הפעלה פשוטה באמצעות מסך מגע 7". ---

זיהוי

דגם	GAD-2000
סדרה	GAD
תת-קטגוריה	Gas dehydration system

טווח מדידה

טווח לחץ

0…10 bar abs. · 0…50 bar abs. · 0…16 bar abs.

דיוק מדידה

רמת בטיחות תפקודית (SIL)

SIL 2

תנאי תהליך

חיבור תהליך

DN 8 male, brassDN 8 female, brassDN 8 male, brass (CON3)DN 8 male, brass (CON4)DN 8 female, brass (CON 1)DN 8 male, brass (CON2)

חומרים

חומר חלקים רטובים

brass

סביבת הפעלה

טמפ׳ סביבה	+5…+40 °C
דרגת הגנה IP	IP42
משקל	275 kg

תקנים ואישורים

תקנים

EMC directiveRoHSMachinery directiveCEEN 61326EMCRoHS directive

פרטים נוספים

שפות גיליון נתונים

טבלאות מגיליון הנתונים

Voltage supply

Standard	AC 360 ... 400 V, 3-phase, 50/60 Hz
Option 1	AC 220 ... 265 V, 3-phase, 50/60 Hz
Option 2	AC 190 ... 230 V, 3-phase, 50/60 Hz

Oil-free compressor (SF₆ gas)

Gas flow rate	4.4 m³/h (with medium suction pressure)
Output pressure	11 bar abs.

Oil-free vacuum compressor (SF₆ gas)

Gas flow rate	3.6 m³/h
Final vacuum	< 5 mbar abs.

Vacuum pump (air)

Standard	without vacuum pump for air
Option	Gas flow rate	6.0 m³/h
	Final vacuum	< 2 mbar abs.

הצגת הכול (12)

Filter system

Type of filter	3-in-1 filter (model GPF-10), consisting of: Molecular sieve, aluminium oxide, particle filter 1 μm Absorption of: ■ Solids ■ Humidity ■ Decomposition products (HF, SO₂, SOF₂, SO₂F₂, SF₄)
Number of filters	2
Water absorption capacity	2 x 75 g
Max. pressure	50 bar abs.

Integrated tank

Volume	15 l
Max. pressure	16 bar abs.

GSM module

Standard	without GSMmodule
Option	GSMmodule for the transmission of relevant data to mobile devices

Safety systems

Standard	Safety control: Based on SIL 2 components
	SF₆ gas warning equipment: 0 ... 2,000 ppmv, based on IR technology
Option	Additional status query of the gas density monitor

Logo	Description	Country
	EU declaration of conformity	European Union
	EMCdirective, EN 61326 emission (group 1, class B) and immunity (industrial application)
	RoHS directive
	Machinery directive

Hoses

Nominal width	Gas bottle connection	Length	Order number
DN 8	W21.80x1/14' - DIN 477 No. 6	3m	14292056
	5m	14292082
1' - DIN 477 No. 8	3m	14292085
	5m	14292087
DN 20	W21.80x1/14' - DIN 477 No. 6	3m	14292023
	5m	14292034
1' - DIN 477 No. 8	3m	14292036
	5m	14292046

Adapter	Order number
DN 8 (male) to DN 20 (female), brass	14096583
DN 8 (female) to DN 20 (male), brass	14284870

Spare parts and service kits	Order number
Oil for vacuum pump, 1 litre	14199926
Filter cartridge for GPF-10	14118800
Filter cartridge for particle filter	14140385
Service kit for compressor (SF₆ gas)	On request (serial number of the system is required)
Service kit for vacuum compressor (SF₆ gas)	On request (serial number of the system is required)
Service kit for vacuum pump (air)	On request (serial number of the system is required)
Rain cover, model GAD-2000	14328427
