WIKA · מדידת ספיקה · משפחה FSD

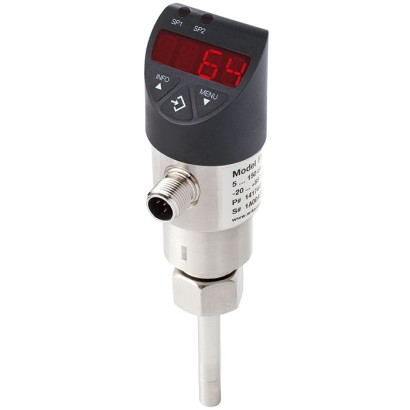

מתג זרימה אלקטרוני עם תצוגה

Name: מתג זרימה אלקטרוני עם תצוגה
Brand: WIKA
SKU: FSD-4

מתג זרימה אלקטרוני עם תצוגה למדיות נוזליות, ניטור זרימה ללא שחיקה באמצעות עקרון קלורימטרי, אפשרויות הגדרה למיתוג ויציאות אנלוגיות, קיימת אפשרות IO-Link.

טווח

0…3 m/s

יציאה

IO-Link 1.1 · PNP

הגנה

IP65/IP67

CERoHSULUL US LISTED

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

מתג הזרימה האלקטרוני מדגם FSD-4 מציע גמישות מלאה לניטור ולבקרה של הזרימה בהתאם למהירויות של נוזלי התהליך. נקודות ההפעלה של דגם FSD-4 ניתנות להגדרה חופשית בקלות רבה באמצעות פעולת 3 כפתורים ישירות על המכשיר או לחלופין באמצעות IO-Link. דגם FSD-4 יכול להפיק גם ערכים מוחלטים ביחידות שונות וגם ערכי זרימה יחסיים ולהציג אותם על המחוון הדיגיטלי.

תכונות מיוחדות

ניטור זרימה ללא בלאי של מדיום נוזלי בשיטה הקלורימטרית
מגעי מיתוג ויציאות אנלוגיות ניתנות להגדרה גמישה לזרימה וטמפרטורה
פרמטריזציה קלה באמצעות הפעלה של 3 לחצנים או לחלופין באמצעות IO-Link 1.1
התאמה מדויקת לתנאים באתר

שאלות ותשובות

מהו טווח המדידה של מתג הזרימה FSD-4?

המכשיר מוצע בטווחי זרימה של 0 … 3 m/s, 0.05 … 1 m/s, 1 … 1.75 m/s ו-1.75 … 3 m/s, בהתאם לדגם.

מהי הדיוק של ה-FSD-4?

הדיוק הוא ±5 %.

אילו חיבורי תהליך זמינים?

זמינים חיבורים M18 x 1.5, G ¼ A, G ½ A, ¼ NPT, ½ NPT (וגרסאות G 1/4 A, G 1/2 A, 1/4 NPT, 1/2 NPT), וכן גרסה ללא חיבור עם רכיב הידוק (compression fitting).

אילו מדיומים מתאים המכשיר לניטור?

ה-FSD-4 מיועד לניטור זרימה של מדיות נוזליות. החלקים במגע עם המדיום עשויים Stainless steel 316Ti, NBR, FPM/FKM ו-PUR.

מהם גבולות הטמפרטורה המותרים?

טמפרטורת התהליך: ‎-20 … +85 °C; טמפרטורת הסביבה: ‎-20 … +70 °C.

מהו דירוג ההגנה מפני חדירה?

המכשיר מדורג IP65/IP67.

אילו אותות פלט ואפשרויות תקשורת קיימות?

יציאות מיתוג PNP/NPN, יציאות אנלוגיות 4 ... 20 mA ו-0 ... 10 V, וכן אפשרות IO-Link 1.1 לפרמטריזציה.

מה מבדיל את ה-FSD-4 מדגמים אחרים בסדרה?

ה-FSD-4 כולל תצוגה מובנית, יציאות מיתוג ואנלוגיות ניתנות להגדרה גם עבור טמפרטורה, ופרמטריזציה ישירה באמצעות 3 כפתורים או IO-Link 1.1.

תצורה · צעד אחר צעד

הרכיבו FSD-4 לפי המשימה

המק״ט נבנה אוטומטית. בספק — פנו למהנדס; נסייע לפי פרמטרי הקו.

שלב 1 מתוך 1

מבנה התצורה· לחצו על מקטע מודגש כדי לעבור לפרמטר התואם

withoutAdapter M18x1.5 to G1 / 2 (long)Adapter M18x1.5 to G1 / 2 (short)Adapter M18x1.5 to G1 / 4)

התצורה שלכם

אות מוצאtwo switching outputs (PNP/NPN)
IO-Linkwithout
יחידה, תצוגהm/s
יחידה°C
קוטר צינור25
חיבור תהליךM18x1,5 ISO 225-1
אטימהFKM
אורך בדיקה45 mm
אישוריםcULus
זרימת תצורה למתג זרימהFactory setting acc. to manual
תעודותwithout
אביזרי חיבור תהליך—
מידע נוסף להזמנהWithout

AI ייעץ לפי פרמטרים

סיימו את התצורה

בחרו את כל האפשרויות כדי לשלוח בקשה.

שלחו בקשה

זיהוי

דגם	FSD-4
סדרה	FSD
תת-קטגוריה	Electronic flow switch

טווח מדידה

טווח ספיקה

0…3 m/s · 0.05…1 m/s · 1…1.75 m/s · 1.75…3 m/s

דיוק מדידה

דיוק

5 %

תנאי תהליך

חיבור תהליך	M18 x 1.5G ¼ AG ½ A¼ NPT½ NPTG¼G½G 1/4 AG 1/2 A1/4 NPT1/2 NPTWithout (compression fitting)
טמפ׳ תהליך	−20…+85 °C
לחץ תהליך מירבי	40 bar
טכנולוגיית מדידה	variable_area

מאפיינים חשמליים

אות יציאה	IO-Link 1.1 · PNP · NPN · 4 ... 20 mA · 0 ... 10 V · switching output · analogue output
הזנה	DC 15 ... 35 V

חומרים

חומר חלקים רטובים

Stainless steel 316Ti, NBR, FPM/FKM, PUR

סביבת הפעלה

טמפ׳ סביבה	−20…+70 °C
דרגת הגנה IP	IP65/IP67
משקל	0.3 kg

תקנים ואישורים

תקנים

CERoHSULUL US LISTED

פרטים נוספים

שפות גיליון נתונים

EN, DE

טבלאות מגיליון הנתונים

Accuracy specifications

Accuracy under calibration conditions	The accuracy of the flow switch depends on various parameters such as flow profile, flow conditions, viscosity and/or thermal conductivity of the medium, possible contamination and/ or deposits on the sensor.Therefore, the reference measured values given only constitute an accuracy under calibration conditions. The model FSD-4 offers extensive adjustment possibilities to adapt the instrument to the on- site conditions in the best possible way. As a flow switch it is used for reliable monitoring, for example, of dry running.The flow value output should only be used as a trend indicator in order to monitor process changes.
Flow	0.05 ...≤ 1 m/s	≤ ±5 %of end value of measuring range
> 1 ...≤ 1.75 m/s	≤ ±10 %of end value of measuring range
> 1.75 ... 3 m/s	≤ ±20 %of end value of measuring range
Temperature	≤ ±2 K
Non-repeatability per IEC 62828-1
Flow	±2 %of end value of measuring range
Temperature	≤ 0.5 K (for flow ≥ 0.2 m/s)
Temperature error, flow at -20 ... +85 °C [-4 ... +185 °F]	0.13 %of end value of measuring range per K (typical)
Reference conditions	Per IEC 62828-1
Calibration conditions
Medium	Water
Nominal position	Process connection downwards Inner diameter of pipe26mm Upstream/Downstream pipe 1 m/0.5m Marking towards the upstream flow side ±5° twist

Measuring range

Measuring range
Flow	0 ... 3 m/s [0 ... 9.84 ft/s]
The in-factory adjustment is carried out with the medium water. It is recommended to carry out the adjustment, relative to the minimum/maximum flow of the system, via the menu.
Temperature	-20 ...+85 °C [-4 ...+185 °F]
Turndown ratio (flow or temperature)	The analogue output signal is freely scalable within the range of 5:1 When setting turndown, there is a proportional increase in the measuring deviation and temperature error.
Digital display
Indication range	14 segments
Unit	Flow	%, m/s, l/min, m³/h, ft/s, ft³/min, gal(US)/min, gal(I)/min
Factory setting: m/s
Temperature	°C, °F
Factory setting: °C
The units are freely configurable.
Colour	Red (LED)
Character size	9 mm[0.35 in]
Digits	4-digit
Display	The display can be rotated electronically through 180°.

Process connection

Standard	Thread	Insertion length L	Sealing
ISO 225-1	M18 x 1.5	52 mm[2.05 in]	FPM/FKM
DIN EN ISO 1179-2 (formerly DIN 3852-E)	G¼A	28 mm[1.1 in]	■ NBR (standard) ■ FPM/FKM (option) ■ Without (option)
G½A	30 mm[1.18 in]
G½A	49 mm[1.93 in]
G½A	79 mm[3.11 in]
G½A	119 mm[4.69 in]
ANSI/ASME B1.20.1	¼NPT	22 mm[0.87 in]	-
½NPT	38 mm[1.5 in]	-
- 1)	Without	140 mm[5.51 in]	-

Output signal	Switching output 1	Switching output 2	Analogue output	IO-Link option
Output variant 1	x	x	-	x
Output variant 2	x	-	x	x
Output variant 3	x	x	x	x

הצגת הכול (15)

Further details on: Output signal

Signal type
Switching output 1	■ Flow, PNP ■ Flow, NPN
Factory setting: Flow, PNP
Switching output 2	■ Flow, PNP ■ Flow, NPN ■ Temperature, PNP ■ Temperature, NPN
Factory setting: Flow, PNP
Analogue output	■ Flow, 4 ...20mA ■ Flow, 0 ...10V ■ Temperature, 4 ...20mA ■ Temperature, 0 ...10V
Factory setting: Flow, 4 ...20mA
IO-Link	IO-Link is optionally available for all output signal configurations.
Switching function	■ Hysteresis ■ Window
Factory setting: Hysteresis
Contact function	■ Normally closed ■ Normally open
Factory setting: Normally open

Material

Material (wetted)
Process connection, probe	Stainless steel 316Ti
Sealing	→See'Process connection'
Material (in contact with the environment)
Case	Stainless steel 304
Keyboard	TPE-E
Display window	PC
Display head	PC+ABS blend

Operating conditions

Medium temperature range 1)	-20 ...+85 °C [-4 ...+185 °F]
Ambient temperature range 1)	-20 ...+70 °C [-4 ...+158 °F]
Storage temperature range	-20 ...+80 °C [-4 ...+176 °F]
Derating curves	→ See below
Max. operating pressure	■ 40 bar [580 psi] ■ 30 bar [435 psi] with process connection M18 x 1.5 ■ 20 bar [290 psi] with optional compression fitting (→ see 'Accessories')
Vibration resistance per IEC 60068-2-6	■ 6 g, under resonance ■ 3 g, 10 ... 500 Hz (with compression fitting)
Shock resistance per IEC 60068-2-27	50 g, mechanical
Mounting position	→ See operating instructions
Ingress protection per IEC 60529	→ See 'Electrical connection'
Service life	100 million switching cycles

Packaging and instrument labelling

Packaging	Individual packaging
Instrument labelling	■ WIKA product label, glued ■ Customer-specific product label on request

Logo	Description	Country
	EU declaration of conformity EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application)	European Union
	UL Safety (e.g. electr. safety, overpressure, ...)	USA and Canada

Logo	Description
-	China RoHS directive

Safety-related characteristic values

MTTF	> 100 years

Description		Order number
Profile sealing G¼ADINENISO1179-2 (formerly DIN 3852-E)	NBR	1537857
Profile sealing G½ADINENISO1179-2 (formerly DIN 3852-E)	NBR	1039067
	FPM/FKM	1039075

Circular connector M12 x 1 with moulded cable

Description	Material	IP code	Temperature range	Cable diameter	Cable length	Order number
Straight version, cut to length, 4-pin, UL listed	PUR	IP67	-20 ...+80 °C [-4 ...+176 °F]	4.5mm [0.18 in]	2 m[6.6 ft]	14086880
5 m[16.4 ft]	14086883
10 m[32.8 ft]	14086884
Straight version, cut to length, 5-pin, UL listed	5.5mm [0.22 in]	2 m[6.6 ft]	14086886
5 m[16.4 ft]	14086887
10 m[32.8 ft]	14086888
Angled version, cut to length, 4-pin, UL listed	4.5mm [0.18 in]	2 m[6.6 ft]	14086889
5 m[16.4 ft]	14086891
10 m[32.8 ft]	14086892
Angled version, cut to length, 5-pin, UL listed	5.5mm [0.22 in]	2 m[6.6 ft]	14086893
5 m[16.4 ft]	14086894
10 m[32.8 ft]	14086896

Adapters and compression fittings

Description	Recommended for pipe∅	B	A	Order number
From M18 x 1.5 toG¼	22 ...50mm [0.86 ... 0.97 in]	28mm [1.10 in]	16mm [0.63 in]	14242761
From M18 x 1.5 to G½, long	25 ...60mm [0.98 ... 2.36 in]	31mm [1.22 in]	17mm [0.67 in]	14242759
From M18 x 1.5 to G½, short	32 ...100mm [1.26 ... 3.93 in]	36mm [1.41 in]	22mm [0.86 in]	14242760
Compression fitting,G½	140 ...400mm [5.51 ... 15.75 in]	70 ...110mm [2.76 ... 4.33 in]	56 ...96mm [2.2 ... 3.78 in]	3199551
