משדר מפלס עם מוט צף (Reed)
תיאור
משדרי מפלס מדגם FLR עם שרשרת מדידה באמצעות קנה משמשים למדידת מפלס במדי נוזלים. הם פועלים לפי עקרון הציפה עם שידור מגנטי.
המערכת המגנטית של הציפה בתוך צינור ההנחיה מפעילה שרשרת מדידה התנגדותית המתאימה למעגל פוטנציומטר תלת-חוטי. מתח המדידה שנוצר על ידה פרופורציונלי למפלס המילוי.
מתח המדידה מדורג בצורה מדויקת מאוד עקב הפרדת המגעים של שרשרת המדידה ולכן הוא למעשה רציף. בהתאם לדרישות, זמינות מספר הפרדות מגע שונות.

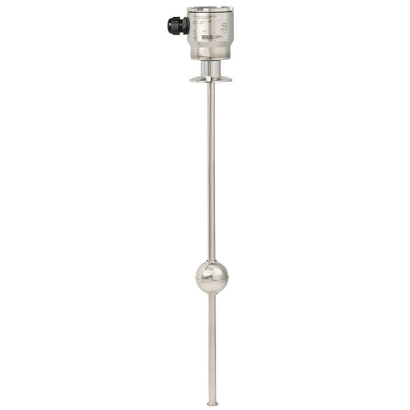

משדר מפלס מסוג קנה, דגם FLR-F
תכונות מיוחדות
- ניתן לפתרונות ייעודיים לתהליך ולהליך
- טמפרטורת עבודה: T = -80 ... +200 °C [-112 ... +392 °F]
- לחץ הפעלה: P = ואקום עד 25 bar [362.6 psi]
- צפיפות מינימלית: ρ ≥ 400 kg/m3 [25.0 lbs/ft3]
- מגוון רחב של חיבורים חשמליים, חיבורי תהליך וחומרים
- אופציונלי: עם משדר המורכב על הראש, ניתן לתכנות והגדרה, לאותות שדה 4 ... 20 mA, HART ® , PROFIBUS ® PA ו-FOUNDATION™ Fieldbus
- גרסאות מוגנות מפני פיצוץ (אופציה)
שאלות ותשובות
מהו עקרון הפעולה של משדר המפלס FLR-F?
המשדר פועל לפי עקרון הציפה עם שידור מגנטי: המערכת המגנטית של המצוף בתוך צינור ההנחיה מפעילה שרשרת מדידה התנגדותית (reed) המתאימה למעגל פוטנציומטר תלת-חוטי. מתח המדידה שנוצר פרופורציונלי למפלס המילוי.
האם המדידה רציפה?
כן. מתח המדידה מדורג בצורה מדויקת מאוד עקב הפרדת המגעים של שרשרת המדידה, ולכן הוא למעשה רציף. זמינות מספר הפרדות מגע שונות בהתאם לדרישות.
באילו מדי נוזלים ניתן להשתמש במשדר?
המשדר מתאים לזיהוי מפלס כמעט בכל מדי נוזלים, בתנאי שהצפיפות היא לפחות ρ ≥ 400 kg/m³ [25.0 lbs/ft³].
מהם גבולות הטמפרטורה והלחץ לתפעול?
טמפרטורת העבודה היא T = -80 … +200 °C [-112 … +392 °F], ולחץ העבודה הוא P = ואקום עד 25 bar [362.6 psi].
אילו אותות פלט זמינים?
באופן אופציונלי ניתן להצטייד במשדר מותקן-ראש ניתן לתכנות והגדרה לאותות שדה 4 … 20 mA, HART®, PROFIBUS® PA ו-FOUNDATION™ Fieldbus.
האם קיימות גרסאות לאזורים עם סיכון פיצוץ?
כן, קיימות גרסאות מוגנות פיצוץ כאופציה.
מה מייחד את דגם FLR-F?
דגם FLR-F הוא משדר מפלס מסוג קנה (reed) במשפחת FLR, ומאפשר פתרונות ייחודיים לתהליך ולנוהל העבודה, עם מגוון רחב של חיבורים חשמליים, חיבורי תהליך וחומרים.
| Level transmitter | Description |
|---|---|
| FLR-FA | Version without head-mounted transmitter |
| FLR-FB | Version with head-mounted transmitter |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity ■ EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application) ■ RoHS directive | European Union | |
| ■ ATEX directive (option) Hazardous areas - Ex i II 1/2G Ex ia IIC T4 ...T6 Ga/Gb or II 2D Ex ib IIIC T80 °C Db No.KEMA 01 ATEX 1052 - Ex d II 2G Ex d IIC T6 Gb / II 2 D Ex tb IIIC T80 °C Db No.TÜV 13 ATEX 7399 X |
| Model FLR-FA | Model FLR-FB | |
|---|---|---|
| Electrical connection | Connection housing: Aluminium 80 x 75 x 57 mm[3.1 x 3.0 x 2.2 in] without head-mounted transmitter Option: Polyester, stainless steel | Connection housing: Aluminium 80 x 75x57mm [3.1 x 3.0 x 2.2 in] with head-mounted transmitter Option: Polyester, stainless steel |
| Material (process connection, guide tube, float) | ■ Stainless steel 1.4435 (316L) ■ Stainless steel 1.4404 (316L) Electropolished surface | |
| Process connection | ■ Threaded pipe connection DIN 11851, downwards, DN 50 ...DN 150 ■ Clamp pipe connection DIN 32676, DN 25 …DN100or 1" …4" ■ Clamp pipe connection ISO 2852, DN 25 ...DN 150 Others on request | |
| Guide tube diameter | ■ 12 mm[0.5 in] ■ 14 mm[0.6 in] ■ 18 mm[0.7 in] | |
| Max. guide tube length L | ■ 1,500 mm(guide tube diameter 12 mm[0.5 in]) ■ 3,500 mm(guide tube diameter 14 mm[0.6 in]) ■ 6,000 mm(guide tube diameter 18 mm[0.7 in]) | |
| Float diameter | 44 ... 120 mm[1.7 ... 4.7 in] | |
| Float selection | Depending on guide tube diameter and process conditions | (see page 5) |
| Max. operating pressure | See page 5 | |
| Temperature range | -20 ...+120 °C [-4 ...+248 °F] Option: ■ High-temperature version: 120 ... 200 °C [248 ... ■ Low-temperature version: -80 ... -20 °C [-112 ... -4 | 392 °F] °F] |
| Contact separation | ■ 5 mm[0.2 in] ■ 10 mm[0.4 in] ■ 15 mm[0.6 in] ■ 18 mm[0.7 in] | |
| Resolution | ■ 2.7 mm[0.1 in] ■ 5.5 mm[0.2 in] ■ 7.5 mm[0.3 in] ■ 9 mm[0.4 in] 1) (depending on contact separation) | |
| Overall resistance of the measuring chain | Depending on length and separation | |
| Head-mounted transmitter | External transmitter | Head-mounted transmitter, see page 6 |
| Tube end | ■ Float limitation welded to guide tube ■ Float limitation removable (with FDA conform sealing per CFR21 Food and Drugs for guide tube diameters 12 mm[0.5 in] and 14 mm[0.6 in]) | |
| Output | 3-wire potentiometer | 4 ...20mA |
| Connection cable to transmitter/ control room | Cable length max. 2,000 m, 3-wire, shielded | 2-wire, shielded |
| Permissible supply voltage | < AC 50V < DC 75V | See the data sheet of the head-mounted transmitter used |
| Mounting position | Vertical ±30° | |
| Ingress protection | Up to IP66 or IP68 per IEC/EN 60529 (depending on version) |
| Material | Version | Suits guide tube Ø in mm[in] | Ø A inmm [in] | B inmm [in] | Ø C inmm [in] | Max. operating pressure in bar [psi] | Max. operating temp. in °C [°F] | Limit density 85 %in kg/m 3 [lbs/ft³] |
|---|---|---|---|---|---|---|---|---|
| 1.4404 or 1.4571 | VE52R | ■ 12 [0.5] ■ 14 [0.6] | 52 [2.0] | 52 [2.0] | 15 [0.6] | 25 [362.6] | 250 [482] | 700 [43.7] |
| VE62R | ■ 12 [0.5] ■ 14 [0.6] | 62 [2.4] | 61 [2.4] | 15 [0.6] | 16 [232.1] | 250 [482] | 597 [37.3] | |
| VE80R | 18 [0.7] | 80 [3.1] | 76 [2.9] | 23 [0.9] | 16 [232.1] | 250 [482] | 617 [38.5] | |
| VE83R | ■ 12 [0.5] ■ 14 [0.6] | 83 [3.3] | 81 [3.2] | 15 [0.6] | 16 [232.1] | 250 [482] | 412 [25.7] | |
| VE98R | 18 [0.7] | 98 [3.9] | 96 [3.8] | 23 [0.9] | 16 [232.1] | 250 [482] | 561 [35.0] | |
| VE105R | 18 [0.7] | 105 [4.1] | 103 [4.1] | 23 [0.9] | 16 [232.1] | 250 [482] | 520 [32.5] | |
| VE120R | 18 [0.7] | 120 [4.7] | 117 [4.6] | 23 [0.9] | 16 [232.1] | 250 [482] | 394 [24.6] |
הצגת הכול (6)
| Material | Version | Suits guide tube Ø in mm[in] | Ø A inmm [in] | B inmm [in] | Ø C inmm [in] | Max. operating pressure in bar [psi] | Max. operating temp. in °C [°F] | Limit density 85 %in kg/m 3 [lbs/ft³] |
|---|---|---|---|---|---|---|---|---|
| 1.4404 or 1.4571 | VE44R | ■ 12 [0.5] ■ 14 [0.6] | 44 [1.7] | 52 [2.0] | 15 [0.6] | 16 [232.1] | 250 [482] | 740 [46.2] |
| Model | 4 ... 20 mA | HART ® | PROFIBUS ® PA | FOUNDATION™ Fieldbus | Ex i | Order umber |
|---|---|---|---|---|---|---|
| TE | x | - | - | - | x | 014832 |
| TS | x | - | - | - | - | 005894 |
| T32E | x | x | - | - | x | 025216 |
| T32S | x | x | - | - | - | 114795 |
| T53F | - | - | - | x | x | 025727 |
| T53P | - | - | x | - | x | 034422 |
| T15 | x | - | - | - | x | 122955 122954 |
