צינור ונטורי
תיאור

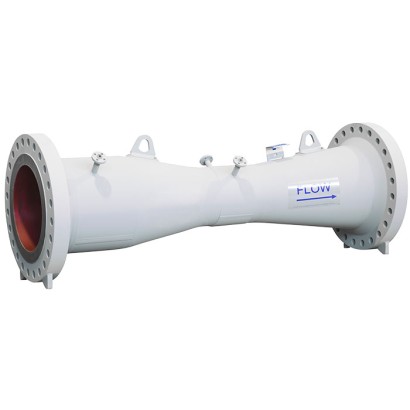

צינור ונטורי למדידת זרימת נוזל, גז וקיטור בשיטת לחץ דיפרנציאלי. האלמנט מאופיין בהתאוששות לחץ גבוהה ובדרישות נמוכות לצנרת במעלה הזרם/במורד הזרם. נבחר במקומות שבהם נדרשת אובדן לחץ מינימלי במערכת.
תכונות מיוחדות
- מתאים למדידת זרימה של נוזלים, גזים ואדים
- דיוק ≤ ±0.5 % מקצב הזרימה בפועל
- חזרתיות מדידה 0.1 %
- אובדן הלחץ הנמוך ביותר במשפחת אלמנטי הזרימה הראשיים
- ניתן לביצוע כיול לפי הצורך
שאלות ותשובות
מה ניתן למדוד באמצעות צינור הוונטורי FLC-VT?
האלמנט מתאים למדידת זרימה של נוזלים, גזים וקיטור בשיטת לחץ דיפרנציאלי.
מהו הדיוק של המדידה?
הדיוק הוא ≤ ±0.5 % מספיקת הזרימה בפועל, וחזרתיות המדידה היא 0.1 %. בדף הנתונים מצוין דיוק של 0.7 %.
מדוע לבחור דווקא בצינור ונטורי ולא באלמנט זרימה ראשי אחר?
לצינור הוונטורי יש את אובדן הלחץ הנמוך ביותר במשפחת אלמנטי הזרימה הראשיים, יחד עם התאוששות לחץ גבוהה ודרישות נמוכות לצנרת במעלה/במורד הזרם.
אילו אפשרויות חיבור לתהליך קיימות?
ריתוך קצה (Butt weld), שפה משופעת (Bevelled), פלנג'ה, חיבור ישיר מהבריחה, חיבור ישיר עם פלנג'ה, NPT, תא טבעתי וטבעת פייזומטרית.
מהו קוטר הצינור הנתמך?
לפי הנתונים, קוטר הצינור הוא 800 mm.
האם ניתן לכייל את האלמנט?
כן, ניתן לבצע כיול לפי דרישה.
האם קיימות אישורים לאזורים מסוכנים (Ex)?
לא צוינו אישורי אזורים מסוכנים עבור דגם זה בנתונים הזמינים.
| דגם | FLC-VT-BAR |
| סדרה | FLC-VT |
| תת-קטגוריה | Venturi tube |
| קוטר צינור | 800 mm |
| דיוק | 0.7 % |
| חיבור תהליך | Butt weldBevelledFlangedDirect tap, threadedDirect tap, flange connectionNPTAnnular chamber tapPiezometric ring |
| טכנולוגיית מדידה | differential-pressure |
| שפות גיליון נתונים | EN |
| Designs | ■ ISO 5167-4 ■ ASME MFC-3M |
|---|---|
| Nominal size and pipe schedule | All nominal sizes are available in accordance with relevant standards. The pipe schedule must be specified by the customer. Standards cover diameters from 2 ... 48" [50 ... 1,200 mm]. Larger diameters are available on request. |
| Nominal pressure ratings | Available in accordance with all relevant standards. |
| Materials | A wide range of materials is available. |
| Description | The model FLC-VT-BAR is manufactured from bar stock.The internal profile of this model is obtained by machining. |
|---|---|
| Internal profile | ■ As cast ■ Machined ■ As cast with machined upstream and convergent section The respective limits of use vary depending on the selected internal profile. |
| Nominal size | 50 ... 800 mm[2 ... 31.5 in] |
| Beta ratio | 0.3 ... 0.75 |
| Reynolds number | 2 x 10 4 ... 3.2 x 10 6 |
| Accuracy | 0.7 ... 3 %of the provided discharge coefficient |
| Description | Model FLC-VT-WS is a classical Venturi tube, which is manufactured from welded sheets. For smaller nominal sizes the throat section can be machined from a round bar. |
|---|---|
| Nominal size | 200 ... 1,200 mm[7.9 ... 47.2 in] |
| Beta ratio | 0.4 ... 0.7 |
| Reynolds number | 4 x 10 4 ...1 x 10 6 |
| Accuracy | 1,5 ... 3 %of the provided discharge coefficient |
