ממיר אות היברידי
תיאור

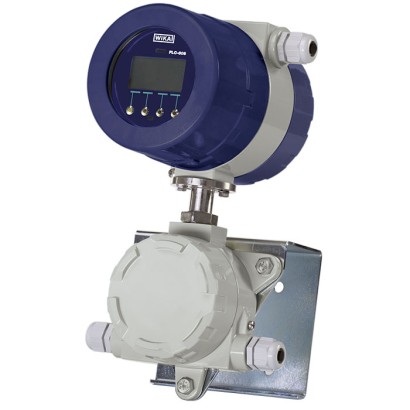

ממיר האות ההיברידי FLC-608 של WIKA מיועד לשימוש עם מדי זרימה אלקטרומגנטיים (מגנטו-אינדוקטיביים). הוא זמין במגוון גרסאות וניתן לשימוש גם ביישומים מרוחקים ללא גישה לרשת החשמל, הודות לאפשרויות האכלת חשמל מרובות. הממיר מציע מגוון רחב של ממשקי תקשורת ופלטים.
תכונות מיוחדות
- הזנת חשמל מרשת החשמל, סוללה, רשת החשמל וסוללה או פאנל סולארי
- פרוטוקול HART ® ומודול לקריאת לחץ וטמפרטורה זמינים
שאלות ותשובות
עם אילו מדי זרימה עובד ה-FLC-608?
הממיר מיועד למדי זרימה אלקטרומגנטיים (מגנטו-אינדוקטיביים), עם קוטר צינור של 600 mm.
מהן אפשרויות הזנת החשמל של הממיר?
AC/DC 12 … 24 V, AC 90 … 264 V, סוללה, או סוללה נטענת עם פאנל סולארי — מה שהופך אותו מתאים גם ליישומים ללא גישה לרשת החשמל.
מהם אותות הפלט וממשקי התקשורת הזמינים?
4 … 20 mA, פלט דופק, פלט דיגיטלי ניתן לתכנות, פלט דיגיטלי עם תדר פעיל 0 … 10 kHz, פרוטוקול HART®, ממשק IrCOM ו-MODBUS® RTU דרך ממשק RS-485.
מהו דירוג ההגנה מפני חדירה?
הממיר מדורג IP68, ולכן מתאים גם להתקנה בתנאי סביבה קשים ולחים.
באילו טמפרטורות הממיר יכול לפעול?
טמפרטורת סביבה של -20 … +60 °C וטמפרטורת תהליך של -25 … +80 °C.
אילו אישורים ותקנים עומדים לרשות המוצר?
CE, תקן EMC EN 61326, הנחיית מתח נמוך (Low Voltage Directive) ו-OIML R49-1:2013 class 2.
האם קיים אישור לאזורים עם סיכון פיצוץ?
לא צוין אישור הגנה מפני פיצוץ עבור דגם זה בנתונים הזמינים.
מה מבדיל את ה-FLC-608 מדגמים אחרים במשפחה?
ה-FLC-608 הוא ממיר אות היברידי עם אפשרויות הזנת חשמל מרובות (כולל סוללה ופאנל סולארי), מה שמאפשר שימוש ביישומים מרוחקים ללא רשת חשמל, בנוסף למודול אופציונלי לקריאת לחץ וטמפרטורה.
| דגם | FLC-608 |
| סדרה | FLC |
| תת-קטגוריה | Signal converter |
| קוטר צינור | 600 mm |
| טמפ׳ תהליך | −25…+80 °C |
| טכנולוגיית מדידה | magnetic |
| אות יציאה | Pulse output · Programmable digital output · HART® protocol · 4 ... 20 mA · Digital output with active frequency 0 ... 10 kHz · IrCOM interface · MODBUS® RTU via RS-485 interface |
| הזנה | AC/DC 12 ... 24 V or AC 90 ... 264 V or battery or rechargeable battery with solar panel |
| טמפ׳ סביבה | −20…+60 °C |
| דרגת הגנה IP | IP68 |
| תקנים | CEEMC directive EN 61326Low voltage directiveOIML R49-1:2013, class 2 |
| שפות גיליון נתונים | EN |
| Instrument version | Voltage supply | Case | Ingress protection per EN 60529 | |
|---|---|---|---|---|
| Model FLC-608A | Mains-operated version with AC/DC 12 ...24V input or AC 90 ...264V input | Aluminium case | IP68 | |
| Model FLC-608B | Battery-operated version, battery life: approx. 6 years, max.DN 600 with full-flow units | Aluminium case | IP68 | |
| Model FLC-608R | Rechargeable battery-operated, with solar panel and AC/DC 12 ...24V input, max.DN 600 with full-flow units | Aluminium case | IP68 | |
| Model FLC-608P | Mains-operated version with AC/DC 12 ...24V input | Polycarbo- nate case | IP54 | |
| Model FLC-608I | Mains-operated version with AC/DC 12 ...24V input or AC 90 ...264V input, with internal battery buffer or rechargeable battery with solar panel | Stainless steel case | IP54 |
| Output signal | Model FLC-608A | Model FLC-608P | Model FLC-608B | Model FLC-608R | Model FLC-608I |
|---|---|---|---|---|---|
| Signal type | |||||
| Analogue output signal, 4 ...20mA | √ | √ | √ Loop-powered | Only in rechargeable battery operation | √ |
| Pulse output | √ | √ | √ | √ | √ |
| HART protocol | √ | √ | |||
| Programmable digital output | √ | √ | Only in rechargeable battery operation | √ | |
| Digital output with active frequency 0 ...10 kHz | √ | √ | Only in rechargeable battery operation | √ | |
| Voltage supply | |||||
| AC 90 ...264V | √ | √ | |||
| AC/DC 12 ...24V | √ | √ | √ | ||
| Battery | √ | √ | |||
| Rechargeable battery and solar panel | √ | √ | |||
| Communication | |||||
| IrCOM interface | √ | √ | √ | √ | √ |
| MODBUS RTU via RS-485 interface | √ | √ | Only in rechargeable battery operation | √ | |
| Approvel per OIML R49-1:2013, class 2 | √ |
| Integration | |
|---|---|
| Compact version | Available for model FLC-608A, model FLC-608B and model FLC-608R |
| Separated version, max. cable length | ■ Max. 100 mfor model FLC-608A, model FLC-608P and model FLC-608I ■ Max. 30 mfor model FLC-608B and model FLC-608R |
| LC display | |
| Size | 50 x 25 mm, 128 x 64 pixels |
| Illumination | Yes |
| Flow totalisers | 5 (2 positive, 2 negative, 1 net flow) |
| Additional modules | ■ Pressure readout module ■ Temperature readout module |
| Software functions | ■ Commissioning ■ Data printout ■ Data export (CSV files) ■ Firmware update ■ Read the flow rate ■ Read and write all non-volatile parameters ■ Download the internal data logger | |||
|---|---|---|---|---|
| Programming | With the buttons on the instrument, with the IrCOM interface or with Modbus RTUvia RS-485 interface | |||
| Selectable flow units | ■ ml ■ cl ■ dl ■ l | ■ dal ■ hl ■ m³ | ■ in³ ■ ft³ ■ gal | ■ USgal ■ bbl ■ oz |
| Process data memory | 4 MBflash memory with max. 200,000 data sets | |||
| Alarms and status display | Status indication on the display, alarms are recorded in the data logger |
הצגת הכול (7)
| Possible alarms | ■ Excitation failure ■ Empty-pipe alarm on the 4th electrode ■ Temperature too high ■ Pulse overlapped ■ Measuring error |
|---|---|
| External test | Field test instrument available for verification of calibrations and for checking the electronics |
| Temperature ranges | |
|---|---|
| Ambient | -20 ...+60 °C [-4 ...+140 °F] |
| Medium | -25 ...+80 °C [-13 ...+176 °F] |
| Storage | -40...+70 °C [-44 ...+158 °F] |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union |
