ממיר אות המופעל באמצעות סוללה
תיאור
הדגם FLC-406 הוא ממיר אותות המופעל באמצעות סוללה, המתאים במיוחד ליישומים שאין בהם גישה לאספקת חשמל מהרשת. חיי סוללה של עד 10 שנים מאפשרים פעולה ללא תחזוקה ובעלות נמוכה.
ניתן לשלב את הדגם FLC-406 עם כל מדי הזרימה האלקטרומגנטיים של WIKA. עם מדי הזרימה מדגם FLC-2300 ניתן למדוד גם מהירויות זרימה נמוכות מ-0.015 m/s ללא בעיות.
הזיכרון המשולב מסוג EEPROM ('electrically erasable programmable read-only memory') מבטיח אבטחת נתונים גבוהה. ניתן לשמור עד 100,000 סטים של נתונים.

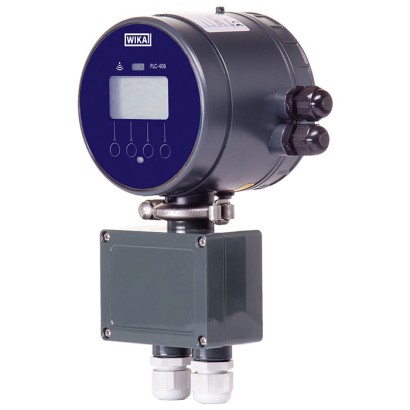

ממיר אותות, דגם FLC-406
בעזרת התוכנה המסופקת, הדגם FLC-406 יכול לתקשר באמצעות ממשק IrCOM או Modbus RS-485 עם מחשב, מחשב נייד או מכשיר נייד כדי לתכנת את ממיר האותות ולנהל ולהוריד ערכי מדידה.
מערכת סיסמאות מרובת רמות מבטיחה גישה לנתונים
למשתמשים מורשים בלבד.
תכונות מיוחדות
- מאושר למכירה מסחרית (MID MI-001, OIML R49)
- זמין בגרסה קומפקטית או נפרדת
- מופעל סוללה (סטנדרטי), DC 12 ... 24 V (אופציונלי)
- מודול לקריאת לחץ וטמפרטורה זמין
שאלות ותשובות
מהו טווח המדידה של הדגם FLC-406?
טווח הזרימה הוא 0.015 ... 10.0 m/s. עם מדד הזרימה FLC-2300 ניתן למדוד גם מהירויות זרימה נמוכות מ-0.015 m/s.
מהו הדיוק של הממיר?
הדיוק הוא 0.2 %.
כיצד מופעל המכשיר?
באופן סטנדרטי באמצעות 2 x 3.6 V סוללת ליתיום, עם חיי סוללה של עד 10 שנים; קיימת אופציה לאספקת DC 12...24 V.
מהו דירוג ההגנה מפני חדירה?
הדגם FLC-406 מדורג IP68, מה שהופך אותו מתאים להתקנה בתנאי סביבה קשים.
באילו טמפרטורות המכשיר יכול לפעול?
טמפרטורת הסביבה: -20 ... +60 °C; טמפרטורת התהליך: -25 ... +80 °C.
האם הממיר מאושר למדידת מסחר (custody transfer)?
כן, הדגם מאושר לפי MID MI-001 ו-OIML R49, וכן עומד בתקני CE, EMC EN 61326 ו-Low Voltage Directive.
אילו אותות פלט זמינים?
הממיר מספק אות פולס ואות 4...20 mA.
כיצד ניתן לתקשר עם המכשיר ולנהל נתונים?
באמצעות התוכנה המסופקת ניתן לתקשר באמצעות ממשק IrCOM או Modbus RS-485 לתכנות הממיר ולניהול והורדת ערכי מדידה. הזיכרון המשולב מסוג EEPROM מאחסן עד 100,000 סטים של נתונים, ומערכת סיסמאות מרובת רמות מגבילה גישה למשתמשים מורשים בלבד.
| דגם | FLC-406 |
| סדרה | FLC |
| תת-קטגוריה | Signal converter |
| טווח ספיקה | 0.015…10 m/s |
| דיוק | 0.2 % |
| טמפ׳ תהליך | −25…+80 °C |
| טכנולוגיית מדידה | magnetic |
| אות יציאה | pulse · 4...20 mA |
| הזנה | 2 x 3.6 V lithium battery, DC 12...24 V (optional) |
| טמפ׳ סביבה | −20…+60 °C |
| דרגת הגנה IP | IP68 |
| משקל | 0.48 kg |
| תקנים | MID MI-001OIML R49CEEMC EN 61326Low Voltage DirectiveMIDOIML |
| שפות גיליון נתונים | EN |
| Outputs | ■ 2 pulse outputs (MOS), galvanically isolated ■ 4 ... 20 mA, loop-powered (option) |
|---|---|
| Voltage supply | ■ Battery-powered, 2 x 3.6V lithium battery 1) ■ DC 12 ...24V (optional) |
| Battery | Lithium-ion battery |
| Battery life | Up to 10 years |
| Accuracy | ■ 0.2 %of the flow rate ±2 mm/s ■ 2 %of the flow rate ±2 mm/s (for insertion flow meter versions) |
| Cable entry | ■ 4 x PG9 gland ■ 2 x cable gland M20 x 1.5, junction box (for separated version) |
| Communication | IrCOM interface |
| Temperature ranges | |
| Medium | -25 ...+80 °C [-13 ...+176 °F] |
| Ambient | -20 ...+60 °C [-4 ...+140 °F] |
| Storage | -40 ...+70 °C [-22 ...+158 °F] |
| Body Materials | ■ Case from technopolymer, with aluminium base in the compact version ■ Wall bracket from galvanised carbon steel for the separated version |
| Flow velocity | 0.015 m/s ... 10 m/s |
| Sampling rate | ■ Standard: 1/60 Hz ... 1/5 Hz (default: 1/15 Hz) ■ Max.: 3.125 Hz |
| Digital filters | ■ Dampening ■ Switch-off at low flow velocity (standard: 0.05 m/s) ■ Bypass filter ■ Peak value filter |
| Ingress protection per EN 60529 | IP68 (continuous immersion to 1.5 m) for back mount comapct version |
| Custody transfer | Approved for custody transfer (MID MI-001, OIML R49) |
| Instrument construction | |
|---|---|
| Integration | ■ Compact version ■ Separated version, with factory-fitted cable in 5 ... 30 m[16.4 ... 98.4 ft] |
| LC display | 8 digits and 5 decimal places with overflow counter |
| Displayed information | ■ Actual flow ■ Positive totaliserT+ (total) ■ Negative totaliser T- (total) ■ Positive totaliser P+ (partial) ■ Negative totaliser P- (partial) ■ Net totaliser (NET) ■ Date and time ■ Signal converter temperature ■ Process pressure and temperature (optional) |
| Keys | 4 keys |
| Flow totalisers | 5 (2 positive, 2 negative, 1 net flow) |
| Additional modules | ■ GSM/GPRS module ■ Pressure readout module ■ Temperature readout module ■ Energy metering |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application) | ||
| Custody transfer | ||
| - | International organisation of legal metrology (OIML) | International |
| - | Measuring instrument directive (MID) | European Union |
