חיישן כוח עם חבל תיל עד 40 טון
תיאור
חיישן כוח לכבל תיל (wire rope) תוכנן במיוחד למדידת העומס על כבלי פלדה קיימים. חיישן כוח זה עשוי מפלדה מסגסגת.
חיישן כוח לכבל תיל מנטר כוחות כבל בצורה חסכונית. לשם כך נדרש נקודת עיגון לכבל, משום שהמדידה מתבצעת על החבל הנייח. לצורך כך, החיישן מהודק לכבל המורכב במספר שלבים.

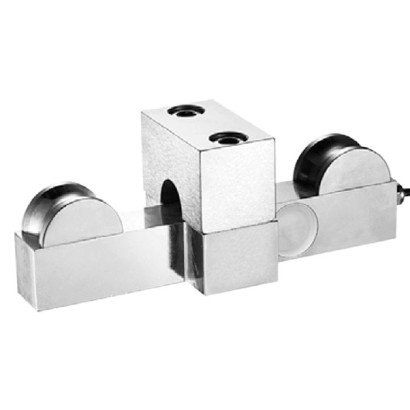

חיישן כוח לכבל תיל, דגם F9204
תכונות מיוחדות
- טווחי מדידה 0 ... 1 t ועד 0 ... 40 t
- מגבר מובנה, פלט 4 ... 20 mA, דו-חוטי
- התקנה פשוטה (ללא פתיחת החבל), מתאים לשדרוגים
- חומר: פלדת סגסוגת
- דרגת הגנה IP66
שאלות ותשובות
מהו טווח המדידה של חיישן ה-F9204?
החיישן זמין בטווחי מדידה של 0 … 1 t, 0 … 2 t, 0 … 3.5 t, 0 … 5 t, 0 … 10 t, 0 … 20 t ו-0 … 40 t.
מהי דיוק המדידה?
מחלקת הדיוק היא ±0.5 % Fnom.
איזה אות פלט מספק החיישן?
החיישן כולל מגבר משולב עם פלט 4 … 20 mA בחיבור דו-חוטי; קיימת אופציה לפלט DC 0…10 V.
האם ניתן להתקין את החיישן על כבל קיים?
כן. ההרכבה פשוטה ומבוצעת ללא פתיחת החבל, ולכן החיישן מתאים במיוחד לשדרוג (retrofit) של מערכות קיימות. המדידה מתבצעת על החבל הנייח ודורשת נקודת עיגון לכבל.
מהו טווח הטמפרטורות המותר?
טמפרטורת הסביבה: -20 … +80 °C; טמפרטורת התהליך: -10 … +60 °C.
מהי רמת ההגנה מפני חדירה?
מחלקת ההגנה היא IP66.
ממה עשוי החיישן ומהי עמידותו לעומס יתר?
גוף החיישן עשוי פלדה מסגסגת, והוא מדורג להגנת עומס יתר של 150 %.
מה מבדיל את ה-F9204 ממשדרי כוח אחרים?
ה-F9204 הוא משדר כוח ייעודי לחבלי תיל: הוא מותקן על כבל פלדה קיים ללא פתיחתו, כולל מגבר משולב עם פלט 4 … 20 mA, ומיועד להגנת עומס יתר ומדידת מתח בחבלים.
| דגם | F9204 |
| תת-קטגוריה | Wire rope force transducer |
| טווח כוח | 0…1 t · 0…2 t · 0…3.5 t · 0…5 t · 0…10 t · 0…20 t · 0…40 t |
| מחלקת דיוק | ±0.5 % Fnom |
| טמפ׳ תהליך | −10…+60 °C |
| סוג התקנה | Tension |
| אות יציאה | 4 ... 20 mA (DC 0...10 V optional) |
| חומר תא העומס | Steel alloy |
| טמפ׳ סביבה | −20…+80 °C |
| דרגת הגנה IP | IP66 |
| משקל | 11.2 kg |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 3 m |
| שפות גיליון נתונים | EN, DE |
| Model F9204 | |
|---|---|
| Nominal load F nom t | 1 / 2 / 3,5 / 5 / 10 / 20 / 30-40 |
| Relative linearity error d lin | ±0,5%F nom |
| Relative repeatability error in unchanged mounting position b rg | ±0,5%F nom |
| Relative reversibility v | ±0,5%F nom |
| Relative deviation of zero signal d S, 0 | ±2%F nom |
| Relative creep, 30 min. | ±0,05%F nom |
| Temperature effect on zero signalTK 0 | ≤ ±0.25 %/10 °C |
| Temperature effect on characteristic valueTK C | ≤ ±0.25 %/10 °C |
| Force limit F L | 150%F nom |
| Breaking force F B | 200%F nom |
| Material | Steel alloy |
| Rated temperature range B T, nom | -10 …+60 °C |
| Operating temperature range B T, G | -20 …+80 °C |
| Input resistance R e | 780 ± 10Ω |
| Output resistance R a | 700 ± 10Ω |
| Insulation resistance R is | ≥ 5,000 MΩ/DC 50V |
| Output signal (rated output) C nom | 4 .. .20 mA(DC 0...10V optional) |
| Electrical connection | Cable Ø4x3,000mm |
| Rated range of excitation voltage B U, nom | 24V |
| Supply voltage | DC 12 ...36V |
| Protection (acc. to IEC/EN 60529) | IP66 |
| Weight in kg ■ 1 t ■ 2 t ■ 3.5 t ■ 5 t ■ 10 t ■ 20 t ■ 30-40 t | 1.5 1.8 2.2 2.4 3.7 5.9 11.2 |
| Wire rope (tension) Nominal load in t | Capacity t | Dimensions inmm | |||
|---|---|---|---|---|---|
| Wire rope Ø | A | B | C | ||
| 1 | 1 | 6-14 | 164 | 60 | 28 |
| 2 | 1 | 10-18 | 164 | 60 | 28 |
| 3.5 | 1.8 | 10-18 | 188 | 65 | 30 |
| 5 | 2.5 | 16-24 | 182 | 68 | 34 |
| 10 | 5 | 24-36 | 200 | 80 | 40 |
| 20 | 10 | 24-36 | 240 | 90 | 45 |
| 30-40 | 15-20 | 34-48 | 310 | 130 | 52 |
| Cable colour | 2-wire |
|---|---|
| Red | UB+/S+ |
| Black | 0V/S- |
