חיישן כוח טבעתי
תיאור
חיישני הכוח מסדרת F6804 מתאימים למדידת כוחות דחיסה וזמינים בעומסים נומינליים של 3 kN עד 450 kN. חיישן כוח זה תוכנן עם גאומטריית טבעת ונבנה, במיוחד, למדידת כוחות ברגים וכוחות מתיחה (preload).
תחומי היישום של חיישן כוח זה כוללים יישומים כגון ציוד מדידה ובדיקות שבהם, למשל, נמדדים כוחות של בורג או בריח. בנוסף, ניתן למדוד את הכוח על הנעת ציר (spindle drives) או כוח כללי באמצעות גאומטריית טבעת. תחומי יישום כוללים קביעה פשוטה של כוחות מתיחה של בריחים, כאשר חיישן הכוח משמש כמשטחית מדידה (measuring washer).

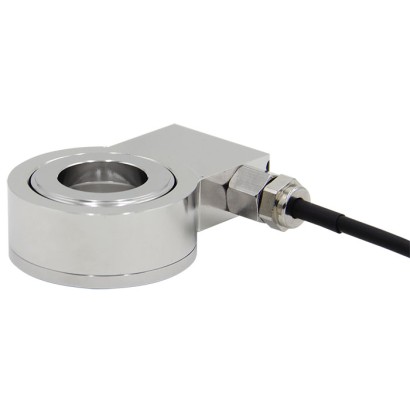

חיישן כוח לטבעת, דגם F6804
תכונות מיוחדות
- טווחי מדידה 0 ... 3 kN עד 0 ... 450 kN
- שגיאת לינאריות יחסית 2 % F nom
- חומר: פלדת אל-חלד
- הגנה מפני חדירה IP65
שאלות ותשובות
מהו טווח המדידה של חיישן ה-F6804?
החיישן זמין בטווחים נומינליים מ-0 … 3 kN ועד 0 … 450 kN, לפי בחירה.
מהי דיוק המדידה?
שגיאת הלינאריות היחסית היא 2 % F nom.
אילו כוחות החיישן מודד?
החיישן מיועד למדידת כוחות דחיסה, כולל כוחות ברגים עד 450 kN, ומותקן בדחיסה.
מהו אות הפלט של החיישן?
אות הפלט הוא 1.0 ±10 % mV/V.
מהן טמפרטורות ההפעלה?
טמפרטורת הסביבה: -20 … +80 °C; טמפרטורת התהליך: -10 … +60 °C.
מהי ההגנה מפני חדירת נוזלים ואבק?
החיישן מדורג IP65.
ממה עשוי החיישן ומהי עמידותו לעומס יתר?
גוף התא עשוי פלדת אל-חלד, והחיישן עמיד לעומס יתר של 150 %.
מה מייחד את ה-F6804 לעומת חיישני כוח אחרים?
זהו חיישן כוח טבעתי המיועד במיוחד למדידת כוחות ברגים ולשימוש כמשטחית מדידה (measuring washer) לקביעת כוחות preload של בריחים.
| דגם | F6804 |
| תת-קטגוריה | Ring force transducer |
| טווח כוח | 3…450 kN · 0…3 kN · 0…5 kN · 0…10 kN · 0…20 kN · 0…50 kN · 0…100 kN · 0…150 kN · 0…200 kN · 0…300 kN · 0…450 kN |
| מחלקת דיוק | 2 % Fnom |
| טמפ׳ תהליך | −10…+60 °C |
| סוג התקנה | compression |
| אות יציאה | 1.0 ±10 % mV/V |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −20…+80 °C |
| דרגת הגנה IP | IP65 |
| משקל | 0.1 kg |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 3 m |
| שפות גיליון נתונים | EN |
| Model F6804 | |
|---|---|
| Rated force F nom kN | 3, 5, 10, 20, 50, 100, 150, 200, 300, 450 |
| Relative linearity error d lin | 2%F nom |
| Relative creep, 30 min. at F nom | 0.5%F nom |
| Relative reversibility error v | 2%F nom |
| Relative span in unchanged mounting situation b rg | 0.5%F nom |
| Relative deviation of zero signal d S, 0 | ±2%F nom |
| Temperature effect on the zero signalTK 0 | 0.05%F nom /10 °C |
| Temperature effect on the characteristic value TK C | 0.05%F nom /10 °C |
| Limit force F L | 150%F nom |
| Breaking force F B | 200%F nom |
| Material of the measuring body | Stainless steel |
| Rated temperature range B T, nom | -10 …+60 °C |
| Service temperature range B T, G | -20 …+80 °C |
| Input resistance R e | 385 ±30Ω |
| Output resistance R a | 350 ±5Ω |
| Insulation resistance Ris | ≥ 5,000 MΩ/DC 100V |
| Output signal (rated characteristic value) C nom | 1.0 ±10 %mV/V |
| Electrical connection | Cable Ø3 × 3,000mm |
| Voltage supply | DC 5V (max. 10 V) |
| Ingress protection (per IEC/EN 60529) | IP65 |
| Weight 3 kN - 20 kN 50 kN - 200 kN 100 kN - 450 kN | 0.1 kg 1.1 kg 1.9 kg |
| Rated force in kN | Dimensions inmm | |||||
|---|---|---|---|---|---|---|
| øA | øB | øC | D | E | F | |
| 3, 5, 10, 20 | 34 | 24 | 16 | 15 | 14 | 10 |
| 50, 100, 150, 200 | 69 | 54 | 32 | 50 | 49 | 30 |
| 100, 200, 300, 450 | 95 | 78 | 50 | 50 | 49 | 30 |
| Excitation voltage (+) | Red |
|---|---|
| Excitation voltage (-) | Black |
| Signal (+) | Green |
| Signal (-) | White |
| Shield | Shield |
