חיישן כוח טבעתי
תיאור
חיישני כוח טבעתיים מיועדים למשימות מדידה סטטיות בזרימה ישירה של הכוח. הם קובעים את כוחות המתיחה והדחיסה במגוון רחב של יישומים.
חיישני כוח אלה משמשים ביישומים ובמתקני בדיקה שבהם נדרש גאומטריית טבעת עם קוטר פנימי גדול. משימות אופייניות הן מדידת כוח במערכות הנעה של ציר או במכבשים.

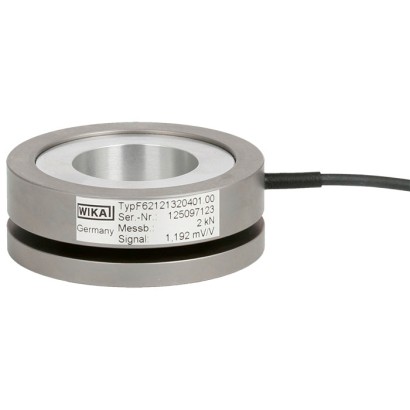

חיישן כוח טבעתי, דגם F6212
תכונות מיוחדות
- טווחי מדידה 0 ... 2 kN ועד 0 ... 100 kN
- למדידות כוח לחיצה
- מידות שטוחות
- גוף מדידה מפלדת אל-חלד
- דרגת הגנה IP65
שאלות ותשובות
מהו טווח המדידה של ה-F6212?
ה-F6212 זמין בטווחים 0 ... 2 kN, 0 ... 5 kN, 0 ... 10 kN, 0 ... 20 kN, 0 ... 50 kN ו-0 ... 100 kN, למדידות כוח דחיסה בלבד.
מהי דיוק המדידה?
מחלקת הדיוק היא ≤ 0.5 % Fnom.
איזה אות פלט מספק החיישן?
החיישן מספק אות גשר מדידה אנלוגי של 0.8 ... 1.2 mV/V.
מהי ההגנה מפני חדירה?
מחלקת ההגנה היא IP65.
באילו טמפרטורות ניתן להשתמש בחיישן?
טמפרטורת הסביבה: -30 … +80 °C; טמפרטורת התהליך: -10 … +50 °C.
מה קורה במקרה של עומס יתר?
החיישן מתוכנן לעומס יתר של עד 150 % מהטווח הנקוב.
ממה עשוי גוף המדידה ומה מייחד את הדגם?
גוף המדידה עשוי נירוסטה, וה-F6212 הוא הגרסה השטוחה של חיישני הכוח הטבעתיים — מתאים להתקנה במרווח מוגבל במדידת כוח דחיסה עד 100 kN.
מהו אורך הכבל המסופק?
החיישן מסופק עם כבל באורך 3.0 m.
| דגם | F6212 |
| תת-קטגוריה | Ring force transducer |
| טווח כוח | 0…2 kN · 0…5 kN · 0…10 kN · 0…20 kN · 0…50 kN · 0…100 kN |
| מחלקת דיוק | ≤ 0.5 % Fnom |
| טמפ׳ תהליך | −10…+50 °C |
| סוג התקנה | compression |
| אות יציאה | 0.8 ... 1.2 mV/V |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −30…+80 °C |
| דרגת הגנה IP | IP65 |
| משקל | 1.25 kg |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 3 m |
| שפות גיליון נתונים | EN, DE |
| Model F6212 | |
|---|---|
| Rated force F nom kN | 2, 5, 10, 20, 50, 100 |
| Relative linearity error d lin | ≤ 0.5%F nom |
| Relative creep, 30 min. | < ±0.1%F nom |
| Temperature effect on zero signalTK 0 | < ±0.2 %/10 K |
| Temperature effect on characteristic valueTK C | < ±0.2 %/10 K |
| Force limit F L | 150%F nom |
| Breaking force F B | > 300%F nom |
| Permissible oscillation stress acc. to DIN 50100 F rb | 70%F nom |
| Rated displacement s nom | < 0.15mm |
| Material | Stainless steel |
| Rated temperature range B T, nom | -10 …+50 °C |
| Operating temperature range B T, G | -30 …+80 °C |
| Storage temperature range B T, S | -50 …+95 °C |
| Reference temperature T ref | 23 °C |
| Output signal (rated output) C nom | 0.8 ... 1.2 mV/V |
| Insulation resistance R is | >2GΩ |
| Electrical connection ■ Standard ■ Option | Cable 3 m, 4-wire 6-wire |
| Rated range of excitation voltage B U, nom | DC 2 …12V(max.15V) for mV/V |
| Supply voltage ■ Standard ■ Option | DC12…28V Integrated or cable amplifier 0(4)…20mA DC0…10V |
| Protection (acc. to IEC/EN 60529) | IP65 |
| Calibration control (Option) | 100 %signal |
| Weight | 1.1 ... 1.4 kg |
| Rated force in kN | Dimensions inmm | Option | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | H | K | Z | M/N | T | LK | |
| 2, 5, 10, 20 | 69.7 ± 0.3 | 54 ± 0.3 | 33 ± 0.3 | 54 ± 0.3 | 70 ± 0.3 | 25 ± 0.2 | 3.4 ± 0.5 | 0.2 | M5 x 0.8 | 6 | 62 ± 0.3 |
| 50, 100 | 111.5 ± 0.3 | 97 ± 0.3 | 70 ± 0.3 | 97 ± 0.3 | 112 ± 0.3 | 35 ± 0.3 | 8.9 ± 0.5 | 1 ± 0.2 | M6 x 1 | 10 | 104 ± 0.3 |
| Excitation voltage (+) | Brown |
|---|---|
| Excitation voltage (-) | Green |
| Signal (+) | Yellow |
| Signal (-) | White |
| Control | Grey |
| Screen | Screen |
