חיישן כוח דחיסה הידראולי
תיאור

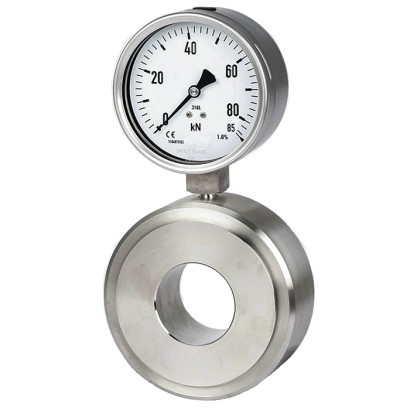

משדר הכוח ההידראולי הקומפקטי הזה מאפשר זיהוי ותצוגה פשוטים וחסכוניים של כוחות.
הכוח נמדד לפי עקרון ההידראוליקה: הכוח הפועל על בוכנה מוביל לעלייה בלחץ שניתן להמחיש על גבי מכשיר תצוגה מחובר. ניתן לתכנן את סולם מכשיר התצוגה ביחידות שונות, למשל N, kN, kg, t.
WIKA-data sheet FO 52.28 ∙ 02/2023
תכונות מיוחדות
- טווחי מדידה 0 ... 550 N עד 0 ... 310 kN [0 ... 123,645 lbf עד 0 ... 69,691 lbf]
- שגיאת ליניאריות יחסית: ±1.0 ... 1.6 % F nom עם מד לחץ אנלוגי ≤ ±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ
- ±1.0 ... 1.6 % F nom עם מנומטר אנלוגי
- ≤ ±0.5 % F nom עם מנומטר דיגיטלי או חיישן לחץ
- מהלך בוכנה ≤ 0.5 מ"מ [≤ 0.02 אינץ']
- פועל ללא מתח אספקה
- אחריות 5 שנים להדוקות מפני דליפה
שאלות ותשובות
מהו טווח המדידה של ה-F6198?
טווחי המדידה הם 0 ... 550 N עד 0 ... 310 kN, השווים ל-0 ... 123,645 lbf עד 0 ... 69,691 lbf.
מהי דיוק המדידה?
שגיאת הליניאריות היחסית היא ±1.0 ... 1.6 % F nom עם מד לחץ אנלוגי, ו≤ ±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ.
כיצד פועל משדר הכוח ההידראולי?
הכוח הפועל על בוכנה מוביל לעלייה בלחץ הידראולי, שניתן להמחיש על גבי מכשיר תצוגה מחובר. ניתן לתכנן את סולם מכשיר התצוגה ביחידות שונות, למשל N, kN, kg, t.
האם המכשיר דורש אספקת חשמל?
לא, ה-F6198 פועל ללא מתח אספקה.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP65.
באיזה טווח טמפרטורות ניתן להשתמש במכשיר?
הטמפרטורה המותרת היא -10 ... +50 °C, הן עבור הסביבה והן עבור התהליך.
מהי ההגנה מפני עומס יתר?
המכשיר מספק הגנת עומס יתר של 130 %.
מה מייחד את ה-F6198?
זוהי גרסה קומפקטית של משדר כוח דחיסה הידראולי, עם מהלך בוכנה קטן של ≤ 0.5 mm, גוף מפלדת אל-חלד, ואחריות לאטימות לדליפות ל-5 שנים.
| דגם | F6198 |
| תת-קטגוריה | Hydraulic compression force transducer |
| טווח כוח | 550…310000 N · 0.55…310 kN · 123.645…69691 lbf |
| מחלקת דיוק | ±1.0 % F nom (analogue), ±0.5 % F nom (digital) |
| טמפ׳ תהליך | −10…+50 °C |
| סוג התקנה | Direct mounting |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −10…+50 °C |
| דרגת הגנה IP | IP65 |
| משקל | 6 kg |
| הגנה מעומס יתר | 130 % |
| Model F6198 | |
|---|---|
| Rated force F nom | 0 ... 550 N to 0 ... 310 kN [0 ... 123,645 lbf to 0 ... 69,691 lbf] |
| Nominal size | NS 35 |
| Display | ■ Pressure gauge, model 213.40 (NS 63) ■ Pressure gauge, model 23x.50.100 with max. value pointer ■ Digital pressure gauge, model DG-10 ■ Pressure sensor (on request) |
| Relative linearity error d lin | |
| Pressure gauge | ≤ ±1.6%F nom |
| Pressure sensor/digital pressure gauge | ≤ ±0.5%F nom |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.5 mm[< 0.02 in] |
| Rated temperature range B T, nom | -10 …+50 °C [14 ... 122 °F] |
| Ingress protection (per EN/IEC 60529) | |
| Pressure gauge / Digital pressure gauge | IP65 |
| Pressure sensor | IP67 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type | |
| Pressure gauge | Direct mounting |
| Digital pressure gauge/pressure sensor | Direct mounting |
| Option | ■ Capillary ■ Measuring hose for 'separation without any loss less connection' |
| Fill fluid | Glycerine 70 %/ water30% |
| Force introduction (optional) | Threaded holes on the bottom of the case |
| Weight | 6 kg [13.23 lbs] |
| Add-on measuring device | Dimensions in mm[in] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Ø A | Ø B | Ø C | Ø D | E | F | G | H | I | L | |
| 213.40 | 106 [4.17] | 52 [2.05] | 63 [2.5] | 127 [5] | 50.8 [2] | 4 [0.16] | 19.5 [0.78] | 12.5 [0.5] | 34 [1.34] | 220 [8.66] |
| DG-10 | 83.5 [3.3] | 15.8 [0.62] | 43.1 [1.7] | 230 [9.05] |
| Version | Pressure gauge | Digital pressure gauge | Options | |||||
|---|---|---|---|---|---|---|---|---|
| Rated force | Graduation | System pressure | Model 213.40 | Model DG-10 | Measuring hose DN 2 (max. L) | Capillary (max. L) | ||
| bar | m | m | ||||||
| 550 [123.7] | 10 [2.3] | N/[lbf] | 1.6 | ■ | - | - | - | |
| 900 [202.3] | 20 [4.5] | 2.5 | ■ | - | - | - | ||
| 1.4 [314.7] | 50 [11.2] | 4 | ■ | - | - | 1.0 | ||
| 2.0 [449.6] | 100 [22.5] | 6 | ■ | - | 0.5 | 1.0 | ||
| 3.5 [786.8] | 100 [22.5] | 10 | ■ | - | 1.0 | 2.0 | ||
| 5.5 [1,237] | 100 [22.5] | 16 | ■ | - | 1.0 | 2.0 | ||
| 7 [1,574] | - | 20 | - | ■ 1) | 1.5 | 2.0 | ||
| 9 [2,023] | 200 [45] | 25 | ■ | - | 1.5 | 2.0 | ||
| 14 [3,147] | 400 [90] | 40 | ■ | - | 1.5 | 2.0 | ||
| 18 [4,047] | - | 50 | - | ■ | 2.0 | 2.0 | ||
| 20 [4,496] | 1 [224.8] | kN/[lbf] | 60 | ■ | - | 2.0 | 2.0 | |
| 35 [7,868] | 1 [224.8] | 100 | ■ | ■ | 2.0 | 2.0 | ||
| 55 [12,365] | 2 [449.6] | 160 | ■ | ■ | 2.0 | |||
| 90 [20,233] | 2 [449.6] | 250 | ■ | ■ | 3.2 | Other lengths on | ||
| 110 [24,729] | 5 [1,124] | 315 | ■ | - | 3.2 | |||
| 140 [31,473] | 5 [1,124] | 400 | ■ | ■ | 3.2 | request | ||
| 210 [47,210] | 10 [2,248] | 600 | ■ | ■ | 3.2 | |||
| 310 [69,691] | 10 [2,248] | 885 | ■ | ■ | - | - | ||
| Other rated forces and versions on request |
