משדר כוח טבעת הידראולי
תיאור
משדר תא עומס טבעת הידראולי F6160, גרסה גיאוטכנית, זמין במידות נומינליות NS 383 עד 3,200 kN [719,389 lbf]. משדרי תא עומס הטבעת בגרסה הגיאוטכנית הם יחידות למדידת כוח הידראוליות אשר, בשילוב עם מכשירי מדידה או תצוגה, יכולים להציג ישירות את הערכים הנמדדים או להוציא אותם כאות אנלוגי. זהו תכנון עמיד במיוחד, בהתאם לדרישות ההנדסה הגיאוטכנית.
הכוח נמדד לפי עקרון ההידראוליקה: הכוח הפועל על בוכנה גורם לעלייה בלחץ. לאחר מכן הדבר ממומש, או באופן ישיר באמצעות מכשיר תצוגה מחובר, או מומר באמצעות חיישן לחץ לאות אנלוגי.

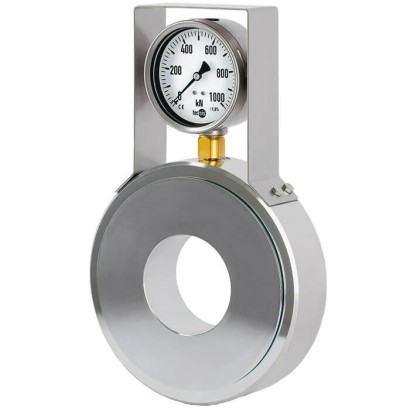

משדר תא עומס טבעת הידראולי, דגם F6160
עם יחידות למדידת כוח הידראוליות אלה, כוחות ההידוק מזוהים בצורה פשוטה בראש העוגן ומובאים ישירות לתצוגה. יחידות מדידת הכוח משמשות לניטור רציף של עוגנים ושל מוטות/כבלי תמיכה אחרים. יישומים ליחידות למדידת כוח הידראוליות ניתן למצוא בתחום הגיאוטכנולוגיה בתחומים שונים כגון בניית מנהרות, בניית גשרים וייצוב מדרונות.
תכונות מיוחדות
- טווחי מדידה 0 ... 400 kN עד 0 ... 3,200 kN [0 ... 89,924 lbf עד 0 ... 719,389 lbf]
- שגיאת לינאריות יחסית: ±1.0 % F nom עם מד לחץ אנלוגי ±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ
- ±1.0 % F nom עם מנומטר אנלוגי
- ±0.5 % F nom עם מנומטר דיגיטלי או חיישן לחץ
- מהלך בוכנה ≤ 0.5 מ"מ [≤ 0.02 אינץ']
- פועל ללא מתח אספקה
- תיבה ובוכנה עשויים פלדה מגולוונת
שאלות ותשובות
מהו טווח המדידה של ה-F6160?
הטווחים נעים מ-0 … 400 kN ועד 0 … 3,200 kN [0 … 89,924 lbf עד 0 … 719,389 lbf], במידה נומינלית NS 383.
מהי הדיוק של המשדר?
±1.0 % F nom עם מד לחץ אנלוגי, ו-±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ.
האם המשדר דורש אספקת חשמל?
לא — היחידה ההידראולית פועלת ללא מתח אספקה; אות 4 … 20 mA (2-חוטי) מתקבל בשילוב עם חיישן לחץ.
מהן טמפרטורות ההפעלה?
הטמפרטורה המותרת לסביבה ולתהליך היא -30 … +60 °C.
מהי דרגת ההגנה מפני חדירה?
IP65.
ממה עשוי המשדר?
הגוף והבוכנה עשויים פלדה מגולוונת אלקטרוליטית; פלדת אל-חלד זמינה כאופציה.
מה מבדיל את ה-F6160 מדגמים אחרים?
זוהי הגרסה הגיאוטכנית, המיועדת למדידת כוחות הידוק בראש עוגנים ולניטור רציף של עוגנים וכבלי תמיכה, עם מהלך בוכנה קטן של ≤ 0.5 mm [≤ 0.02 in] והגנת עומס יתר של 130 %.
| דגם | F6160 |
| תת-קטגוריה | Hydraulic ring force transducer |
| טווח כוח | 0…3200 kN · 0…400 kN · 0…719389 lbf · 0…89924 lbf · 0…600 kN · 0…1000 kN · 0…1200 kN · 0…1500 kN · 0…2000 kN · 0…2400 kN · 0…2800 kN |
| מחלקת דיוק | ±1.0 % Fnom (analogue), ±0.5 % Fnom (digital) |
| טמפ׳ תהליך | −30…+60 °C |
| סוג התקנה | Direct mounting |
| אות יציאה | 4 … 20 mA, 2-wire |
| חומר תא העומס | Steel, electrogalvanised, Stainless steel (option) |
| טמפ׳ סביבה | −30…+60 °C |
| דרגת הגנה IP | IP65 |
| משקל | 36 kg |
| הגנה מעומס יתר | 130 % |
| שפות גיליון נתונים | EN |
| A | B | C | D | ØE | F | G | ØH | ØI | ØJ | ØK | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 316 | 132 | 71 | 33 | 225 | 186 | 325 | 294 | 262 | 165 | 75 | 5 | 20 |
| [4.7] | [12,44] | [5.2] | [2.8] | [1.3] | [8.86] | [7.32] | [12.8] | [11.6] | [10.3] | [6.5] | [2.95] | [0.2] | [0.79] |
| Version | Pressure gauge | |
|---|---|---|
| Rated force | System pressure | Model 23x.50 (NS 100) |
| kN [lbf] | bar | ■ |
| 400 [89,924] | 100 | |
| 600 [134,885] | 160 | ■ |
| 1,000 [224,809] | 250 | ■ |
| 1,200 [269,771] | 315 | ■ |
| 1,500 [337,213] | 400 | ■ |
| 2,000 [449,618] | 500 | ■ |
| 2,400 [539,541] | 600 | ■ |
| 2,800 [629,465] | 700 | ■ |
| 3,200 [719,389] | 800 | ■ |
| Other rated loads and versions on request |
| Pin | Connection identification | |
|---|---|---|
| Supply UB+/S+ | 1 | Brown |
| Supply UB-/S- | 3 | Blue |
| Signal S+ | 1 | Brown |
| Signal S- | 3 | Blue |
| Shield | case | case |
