F4822

בהזמנה

WIKA · מדידת כוח · משפחה F48

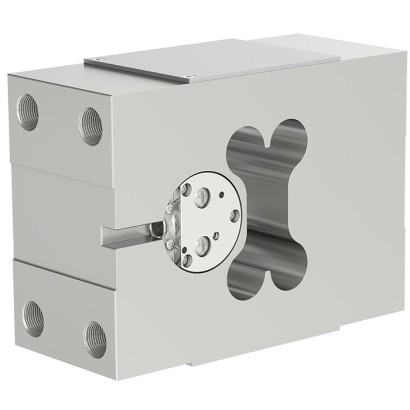

תא עומס

Name: תא עומס
Brand: WIKA

לפלטפורמות עבודה מתרוממות ניידות

טווח

0…2000 kg

יציאה

4 ... 20 mA /20 ... 4 mA, 3-w…

דיוק

≤ 0.5 % Fnom

הגנה

IP67/IP69K

RoHSCE

מחיר

לפי דרישה

תלוי בתצורה

לבקש הצעת מחיר

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

תיאור

תא העומס F4822 של WIKA מיועד לפלטפורמות עבודה להנפה ניידות (MEWP) ומיועד לדרישות מדידה סטטיות ודינמיות. הוא מבוסס על גוף מדידה עמיד בפני עייפות, כולל אלקטרוניקה מגוונת ומשוכפלת (redundant) ומעגל הגנה מיוחד ל-EMC גבוה. התא מתאים להגנה מפני עומס יתר בפלטפורמות עבודה ולשימוש בתעשייה, בלוגיסטיקה ובחברות אנרגיה.

תכונות מיוחדות

טווחי מדידה 0 ... 2,000 kg [0 ... 4,409 lb]
אלקטרוניקה מגוונת ומשוכפלת (redundant)
הרכבה קלה באמצעות תבנית חורים מוגדרת
מעגל הגנה מיוחד ל-EMC גבוה
גוף מדידה עמיד לעייפות

שאלות ותשובות

מהו טווח המדידה של תא העומס F4822?

טווח המדידה הוא 0 ... 2,000 kg (0 ... 4,409 lb).

מהי מחלקת הדיוק?

מחלקת הדיוק היא ≤ 0.5 % Fnom.

מהו אות הפלט של ה-F4822?

אות הפלט הוא 4 ... 20 mA /20 ... 4 mA, 3-wire, בתצורת diverse redundant opposing — כלומר אלקטרוניקה משוכפלת ומנוגדת לשיפור האמינות.

מהו דירוג ההגנה מפני חדירה?

הדירוג הוא IP67/IP69K, המתאים לשטיפה בלחץ גבוה ולשימוש חוץ.

באילו טמפרטורות סביבה ניתן להשתמש בתא?

טמפרטורת הסביבה המותרת היא ‎-40 … +80 °C, וטמפרטורת התהליך ‎-20 … +80 °C.

מהם סוגי ההתקנה האפשריים?

ההתקנה נתמכת במתיחה ובלחיצה, באמצעות תבנית חורים מוגדרת להתקנה קלה.

מה מייחד את ה-F4822 מדגמים אחרים בסדרה?

ה-F4822 מיועד במיוחד לפלטפורמות עבודה להנפה ניידות (MEWP), עם אלקטרוניקה משוכפלת, מעגל הגנה ל-EMC גבוה וגוף מדידה עמיד בפני עייפות לדרישות מדידה סטטיות ודינמיות.

מהם האישורים של המוצר?

המוצר כולל אישורי RoHS ו-CE; אין אישור אזורים מסוכנים (Ex) לדגם זה.

זיהוי

דגם	F4822
סדרה	F48
תת-קטגוריה	Load cell

טווח מדידה

טווח כוח

0…2000 kg · 0…4409 lb

דיוק מדידה

מחלקת דיוק

≤ 0.5 % Fnom

תנאי תהליך

טמפ׳ תהליך	−20…+80 °C
סוג התקנה	Tension, compression

מאפיינים חשמליים

אות יציאה

4 ... 20 mA /20 ... 4 mA, 3-wire, diverse redundant opposing

חומרים

חומר תא העומס

Aluminium

סביבת הפעלה

טמפ׳ סביבה	−40…+80 °C
דרגת הגנה IP	IP67/IP69K
משקל	4 kg

תקנים ואישורים

תקנים

RoHSCE

פרטים נוספים

הגנה מעומס יתר	100 %
אורך כבל	3 m
שפות גיליון נתונים	EN

טבלאות מגיליון הנתונים

Basic information / Version per standard

Standard	In accordance with directive VDI/VDE/DKD 2638
Material of the measuring body	Aluminium
Ingress protection (per IEC/EN 60529)	IP67 and IP69K
Screw quality	10.9 / M16 x 1.5 galvanized or chromated
Weight	Approx. 4 kg [8.82 lb]

Measuring element / Measurement principle / Sensor element

Type of measuring element	Measuring spring (aluminium) with strain gauges
Force introduction	Compression force

Accuracy specifications / Repeatability

Relative linearity error d lin	≤ 0.5%F nom
Influence of torque on the measuring signal	≤10%F nom
Temperature effect on zero signal TC 0	≤ ± 0.2%F nom /10 K
Temperature effect on characteristic value TC C	≤ ± 0.2%F nom /10 K
Reference conditions
Load	■ ≤ (UB - 10 V) / 0.02 A (channel 1) ■ ≤ (UB - 7 V) / 0.02 A (channel 2)

Rated load F nom

kg	lb
2,000	4,409

הצגת הכול (14)

Further information to rated load F nom

Force limit F L	→ See chapter 'Work load limit (WLL)'
Breaking force F B	→ See chapter 'Work load limit (WLL)'

Output signal

Rated characteristic value C nom	4 ... 20 mA/20 ... 4 mA, 3-wire, diverse redundant opposing
Auxiliary power
Supply voltage U B	DC 9 ...32V
Current/power consumption	Voltage output: < 8 mAper channel
Time response/Dynamic behaviour
Response time	< 2 ms (within 10 %...90%F nom ) → Further response times on request

Voltage supply and performance data

Electrical safety	Reverse polarity and surge protection and short-circuit resistance

Electrical connection

Connection type	Cable outlet, flying leads
Cable diameter	6.6 mm[0.260 in]
Cable length	3 m[9.84 ft]
Insulation resistance R is	> 2 GΩ/ 100V
Material	PUR

Signal	channel	Cable colour
UB + (CH1)	Sensor voltage supply (+)	1	Brown
UB + (CH2)	Sensor voltage supply (+)	2	White
0 V/S - (CH1)	0-V-potential/ output signal (-)	1	Green
0 V/S - (CH2)	0-V-potential/ output signal (-)	2	Grey
S + (CH1)	Output signal (+)	1	Yellow
S + (CH2)	Output signal (+)	2	Pink
Shield	Grounding	-	Green-yellow

Operating conditions

Rated temperature range B T, nom	-20 ...+80 °C [-4 ...+176 °F]
Operating temperature range B T, G	-40 ...+80 °C [-40 ...+176 °F]
Storage temperature range B T, S	-40 ...+85 °C [-40 ...+185 °F]
Humidity	35 ... 85 %relative humidity (non-condensing)
Vibration resistance F rb (per DIN 50100)	50%F nom
Operating altitude	Up to 2,500 m[6,562 ft] above sea level
Pollution degree in accordance with UL certification	Degree 4: 'Electrical equipment for outdoor use'

Packaging and instrument labelling

Packaging	■ Individual packaging ■ Multiple packaging (up to 20 pieces possible)
Instrument labelling (product label)	■ WIKA product label, glued ■ Customer-specific product label on request

Rated load kg	A inmm
		0	250	500	750	1,000	1,250	1,500
	0	5,600	5,600	5,423	3,625	2,721	2,178	1,815
	250	5,600	5,600	5,328	3,596	2,709	2,172	1,812
	500	5,600	5,600	5,070	3,513	2,673	2,153	1,801
B inmm	750	5,600	5,600	4,712	3,388	2,616	2,123	1,783
	1,000	5,600	5,600	4,318	3,232	2,543	2,083	1,759
	1,250	5,600	5,037	3,932	3,060	2,456	2,035	1,730
	1,500	4,741	4,347	3,577	2,883	2,362	1,980	1,696

Rated load lb	A in Inch
		0	9.84	19.69	29.53	39.37	49.21	59.06
	0	12,346	12,346	11,956	7,992	5,999	4,802	4,000
	9.84	12,346	12,346	11,746	7,928	5,972	4,788	3,995
	19.69	12,346	12,346	11,177	7,745	5,893	7,747	3,971
B in Inch	29.53	12,346	12,346	10,388	7,469	5,767	4,680	3,931
	39.37	12,346	12,346	9,520	7,125	5,606	4,592	3,878
	49.21	12,346	11,105	8,669	6,746	5,415	4,486	3,814
	59.06	10,452	9,583	7,886	6,365	5,207	4,365	3,739

Logo	Description	Region
	EU declaration of conformity	European Union
