חיישן כוח דחיסה
תיאור
משדר/חיישן כוח דחיסה F1821 מתאים לתנאי סביבה קשים וזמין בטווחי מדידה עד 100 kN. הקומפקטיות שלו מאפשרת שימוש אוניברסלי ואמין בתעשייה ובמעבדות.
משדר/חיישן כוח דחיסה זה קל לטיפול ומידותיו הקטנות מייעדות אותו במיוחד לשימוש במבנים צרים שבהם יש מקום מוגבל, ושבהם יש למדוד כוחות דחיסה.

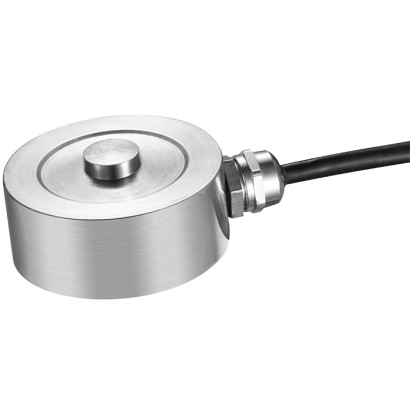

משדר/חיישן כוח דחיסה, דגם F1821
תכונות מיוחדות
- טווחי מדידה 0 ... 200 N [0 ... 45 lbf] עד 0 ... 100 kN [0 ... 22,480 lbf]
- שגיאת לינאריות יחסית 0.5 % F nom
- גרסה מפלדת אל-חלד
- גובה התקנה נמוך, קל להתקנה
- הגנה מפני חדירה IP66
שאלות ותשובות
מהו טווח המדידה של ה-F1821?
ה-F1821 זמין בטווחי מדידה מ-0 ... 200 N [0 ... 45 lbf] ועד 0 ... 100 kN [0 ... 22,480 lbf].
מהי דיוק המדידה?
שגיאת הלינאריות היחסית היא 0.5 % F nom (מחלקת דיוק 0.5 % Fnom).
האם ה-F1821 מתאים לסביבות רטובות או מאובקות?
כן — דרגת ההגנה מפני חדירה היא IP66, והגוף עשוי פלדת אל-חלד, מה שהופך אותו למתאים לתנאי סביבה קשים.
מהם טווחי הטמפרטורה המותרים?
טמפרטורת הסביבה: -10 … +40 °C; טמפרטורת התהליך: -20 … +80 °C.
מהו אות הפלט של המשדר?
אות הפלט הוא 1.5 ±0.15 mV/V.
האם קיימת הגנה מפני עומס יתר?
כן, המשדר כולל הגנת עומס יתר של 150 %.
מה מבדיל את ה-F1821 מדגמים אחרים?
הקומפקטיות וגובה ההתקנה הנמוך שלו מייעדים אותו במיוחד למבנים צרים עם מקום מוגבל, תוך שמירה על עמידות בתנאי סביבה קשים (IP66, פלדת אל-חלד).
אילו אישורים יש למוצר?
ה-F1821 מאושר CE, RoHS ו-EAC.
| דגם | F1821 |
| תת-קטגוריה | Compression force transducer |
| טווח כוח | 0…200 N · 0…100 kN · 0…22480 lbf |
| מחלקת דיוק | 0.5 % Fnom |
| טמפ׳ תהליך | −20…+80 °C |
| סוג התקנה | Compression |
| אות יציאה | 1.5 ±0.15 mV/V |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −10…+40 °C |
| דרגת הגנה IP | IP66 |
| משקל | 0.4 kg |
| תקנים | CERoHSEAC |
| הגנה מעומס יתר | 150 % |
| אורך כבל | 3 m |
| שפות גיליון נתונים | EN |
| Rated force F nom kN | 0.2 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 5 |
|---|---|---|---|---|---|---|---|---|
| 10 | 15 | 20 | 30 | 50 | 60 | 75 | 100 | |
| Rated force F nom lbf | 45 | 67.44 | 112 | 225 | 337 | 450 | 674 | 1,124 |
| 2,250 | 3,372 | 4,500 | 6,744 | 11,240 | 13,500 | 16,881 | 22,250 | |
| Relative linearity error d lin | 0.5%F nom | |||||||
| Relative reversibility error v | 0.5%F nom | |||||||
| Relative span in unchanged mounting situation b rg | 0.1%F nom | |||||||
| Relative deviation of zero signal d S, 0 | ±3%F nom | |||||||
| Temperature effect on the zero signalTK 0 | 0.05%F nom /10 K | |||||||
| Temperature effect on the characteristic value TK C | 0.05%F nom /10 K | |||||||
| Limit force F L | 150%F nom | |||||||
| Breaking force F B | 200%F nom | |||||||
| Material of the measuring body | Stainless steel | |||||||
| Rated temperature range B T, nom | -10 …+40 °C [-50 …+104 °F] | |||||||
| Service temperature range B T, G | -20 …+80 °C [-68 …+176 °F] | |||||||
| Input resistance R e | 385 ±10Ω | |||||||
| Output resistance R a | 350 ±5Ω | |||||||
| Insulation resistance Ris | ≥ 5,000 MΩ/DC 100V | |||||||
| Output signal (rated characteristic value) C nom | 1.5 ±0.15 mV/V | |||||||
| Electrical connection | Cable Ø4×3,000 mm[Ø0.2 in × 118 in] | |||||||
| Voltage supply | DC 5 ...10V (max. 15 V) | |||||||
| Ingress protection (per IEC/EN 60529) | IP66 | |||||||
| Weight | 0.4 kg [0.88 lbs] |
| Logo Description | Country |
|---|---|
| EU Declaration of Conformity | European Union |
| EMCDirective | |
| RoHS Directive | |
| EAC (Option) | Eurasian Economic Community |
| EMV-Directive |
| Rated force in kN [lbf] | Dimensions in mm[in] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ØA | ØB | ØC | SR D | E | F | G | H | L | M | |
| 0.2 [45] / 0.3 [67.44] / 0.5 [112] / 1 [225] / 1.5 [337] / 2 [450] / 3 [674] / 5 [1,124] / 10 [2,250] / 15 [3,372] / 20 [4,500] | 42 [1.65] | 50 [1.97] | 13 [0.51] | 50 [1.97] | 25 [0.98] | 21 [0.83] | 8 [0.32] | 12.5 [0.49] | 3,000 [118] | M5 |
| 30 [6,744] / 50 [11,240] | 42 [1.65] | 50 [1.97] | 16 [0.63] | 50 [1.97] | 25 [0.98] | 21 [0.83] | 8 [0.32] | 12.5 [0.49] | 3,000 [118] | M5 |
| 60 [13,500] / 75 [16,861] / 100 [22,500] | 42 [1.65] | 50 [1.97] | 21 [0.83] | 50 [1.97] | 25 [0.98] | 21 [0.83] | 8 [0.32] | 12.5 [0.49] | 3,000 [118] | M5 |
| Excitation voltage (+) | Red |
|---|---|
| Excitation voltage (-) | Black |
| Signal (+) | Green |
| Signal (-) | White |
| Shield | Shield |
