משדר/חיישן כוח דחיסה הידראולי
תיאור
משדרי חיישני כוח דחיסה הידראוליים בעומס כבד זמינים עד לכוח מדורג של 400 kN. בזכות המבנה החסון שלהם, הם מתאימים במיוחד לתנאי סביבה קשים כגון בתחום הגיאוטכניקה ובהנדסת יסודות ייעודית.
מדידת כוח הידראולי היא דרך פשוטה ללכוד ולהציג את הכוחות המתרחשים ביישומים שונים. מדידת כוח הידראולי עושה שימוש בשילוב בוכנה-בית עם אטמים שונים כיחידת חיישן. הכוח הפועל הוא תוצר של השטח והלחץ. לצורך הצגת הלחץ ניתן להשתמש במדדי לחץ, בחיישני לחץ או במכשירי מדידת לחץ עם התקני מגע. ניתן להגדיר את סולם מכשיר התצוגה ביחידות שונות (למשל N, kN, kg, t).

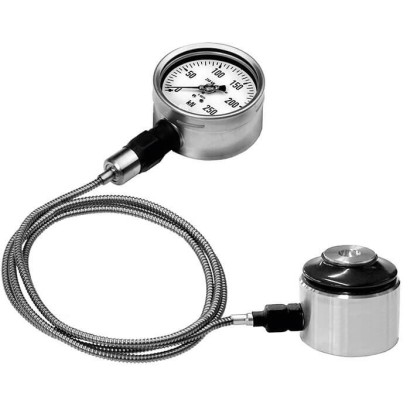

משדר חיישן כוח דחיסה הידראולי, דגם F1125
תכונות מיוחדות
- טווחי מדידה 0 ... 4 kN עד 0 ... 400 kN
- שגיאת לינאריות יחסית ±1.0 ... 1.6 % עם מד לחץ אנלוגי, ±0.5 % עם מד לחץ דיגיטלי או חיישן לחץ (עבור כוחות מדורגים מתחת ל-500 N, שגיאת הלינאריות היחסית היא ±1.6 % F nom עבור כל מכשירי המדידה המחוברים.)
- מהלך בוכנה ≤ 0.8 מ"מ
- פועל ללא מתח אספקה
- אחריות 5 שנים להדוקות מפני דליפה (שימוש ביחידת מדידת הכוח בהתאם לייעודה הוא תנאי מוקדם לאחריות המורחבת של 5 שנים.)
שאלות ותשובות
מהו טווח המדידה של ה-F1125?
הטווחים הזמינים הם מ-0 ... 4 kN ועד 0 ... 400 kN.
מהי דיוק המדידה?
שגיאת הליניאריות היחסית היא ±1.0 ... 1.6 % עם מדד לחץ אנלוגי, ו-±0.5 % עם מדד לחץ דיגיטלי או חיישן לחץ. לכוחות מדורגים מתחת ל-500 N השגיאה היא ±1.6 % F nom לכל מכשירי המדידה.
האם המכשיר דורש אספקת חשמל?
לא — ה-F1125 פועל ללא מתח אספקה, מכיוון שהמדידה ההידראולית מבוססת על הלחץ הנוצר מהכוח הפועל.
מהי דרגת ההגנה מפני חדירה?
דרגת ההגנה היא IP65.
באילו טמפרטורות המכשיר יכול לפעול?
טמפרטורת הסביבה וטמפרטורת התווך הן -25 … +90 °C.
מה מבדיל את ה-F1125 מדגמים אחרים?
זוהי הגרסה החסונה לעומס כבד, עם טווח עד 400 kN, מהלך בוכנה ≤ 0.8 mm ואחריות 5 שנים על אטימות לדליפות.
מהו סוג ההרכבה?
ההרכבה נעשית באמצעות Adapter.
מהם חומרי המכשיר?
גוף המכשיר עשוי פלדת אל-חלד ופלסטיק.
| דגם | F1125 |
| תת-קטגוריה | Hydraulic compression force transducer |
| טווח כוח | 0…4 kN · 0…400 kN |
| מחלקת דיוק | ±1.0 % Fnom (analogue), ±0.5 % Fnom (digital) |
| טמפ׳ תהליך | −25…+90 °C |
| סוג התקנה | Adapter |
| חומר תא העומס | Stainless steel, Plastic |
| טמפ׳ סביבה | −25…+90 °C |
| דרגת הגנה IP | IP65 |
| משקל | 12 kg |
| הגנה מעומס יתר | 100 % |
| שפות גיליון נתונים | EN |
| Model F1125 | |
|---|---|
| Rated force F nom | 0 ... 4 kN to 0 ... 400 kN |
| Nominal size | NS 40 |
| Display ■ Standard ■ Option | Pressure gauge 213.40 (NS 63) Digital pressure gauge DG-10 Pressure gauge PSG23.160 (NS 100), optionally with contacts Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.0%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.8mm |
| Rated temperature range B T, nom | -25 …+90 °C |
| Ingress protection (per EN/IEC 60529) | IP65 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Diaphragm | Plastic |
| Mounting type ■ Standard ■ Option | Adapter Capillary, measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine 70 %, water30% |
| Assembly aid | Threaded holes on the bottom of the case |
| Options | Spacer disc |
| Weight in kg | approx. 12 |
| Version | Display | Options | |||
|---|---|---|---|---|---|
| Rated force | System pressure | 213.40 | DG-10 | Measuring hose DN 2 (max. L) | Capillary (max. L) |
| kN | bar | m | |||
| 4 | 10 | | - | 1.0 | 2.0 |
| 6 | 16 | | - | 1.0 | 2.0 |
| 8 | 20 | - | 1) | 1.5 | 2.0 |
| 10 | 25 | | - | 1.5 | 2.0 |
| 16 | 40 | | - | 1.5 | 2.0 |
| 20 | 50 | - | | 2.0 | 2.0 |
| 25 | 60 | | - | 2.0 | 2.0 |
| 40 | 100 | | | 2.0 | 2.0 |
| 60 | 160 | | | 2.0 | 4.0 |
| 100 | 250 | | | 3.2 | 4.0 |
| 160 | 400 | | | 3.2 | 6.0 |
| 250 | 600 | | | 3.2 | 6.0 |
| 400 | 1,000 | | - | - | 6.0 |
| Other rated loads and versions on request |
