חיישן כוח דחיסה הידראולי
תיאור

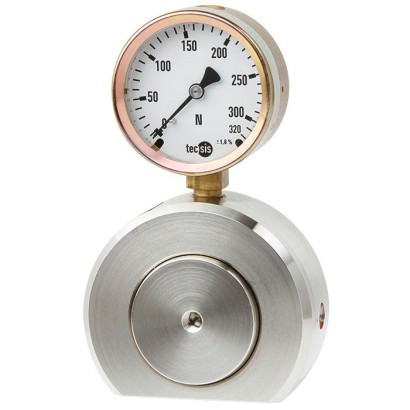

משדר/חיישן כוח הידראולי מדגם F1119 (NS 20) מאפשר מדידה פשוטה וחסכונית במתקנים ובתצוגה של כוחות בטווחי מדידה מ-320 N עד 120 kN. גוף שטוח של משדר כוח דחיסה זה מאפשר מדידת כוח יציבה.
הכוח נמדד לפי עקרון ההידראוליקה: הכוח הפועל על בוכנה גורם לעלייה בלחץ שניתן להמחיש באמצעות מכשיר תצוגה מחובר. ניתן להגדיר את סולם מכשיר התצוגה ביחידות שונות, למשל N, kN, kg, t.
תכונות מיוחדות
- טווחי מדידה 0 ... 320 N עד 0 ... 120 kN
- בית משוטח למדידה יציבה
- שגיאת לינאריות יחסית ±1.0 ... 1.6 % F nom עם מד לחץ אנלוגי, ±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ (עבור כוחות מדורגים מתחת ל-500 N, שגיאת הלינאריות היחסית היא ±1.6 % F nom עבור כל מכשירי המדידה המחוברים.)
- פועל ללא מתח אספקה
- אחריות 5 שנים להדוקות מפני דליפה (שימוש ביחידת מדידת הכוח בהתאם לייעודה הוא תנאי מוקדם לאחריות המורחבת של 5 שנים.)
שאלות ותשובות
מהו טווח המדידה של ה-F1119?
טווחי המדידה נעים בין 0 ... 320 N ועד 0 ... 120 kN.
כמה מדויק המכשיר?
השגיאה הליניארית היחסית היא ±1.0 ... 1.6 % F nom עם מד לחץ אנלוגי, ו±0.5 % F nom עם מד לחץ דיגיטלי או חיישן לחץ. עבור כוחות מדורגים מתחת ל-500 N השגיאה היא ±1.6 % F nom לכל מכשירי המדידה המחוברים.
איזו הגנה יש למכשיר מפני חדירה ואבק?
דרגת ההגנה היא IP65.
באיזה טמפרטורות ניתן להפעיל את המכשיר?
הטמפרטורות המותרות לסביבה ולתווך הן -25 … +50 °C.
ממה עשוי החיישן?
תא המדידה עשוי פלדת אל-חלד.
האם המכשיר דורש אספקת חשמל?
לא — ה-F1119 פועל ללא מתח אספקה, מכיוון שהמדידה מבוססת על עקרון הידראולי בלבד.
כיצד מתבצעת ההתקנה?
ההרכבה היא ישירה או באמצעות מתאם, צינור קפילרי או צינור מדידה.
מה מייחד את ה-F1119 לעומת דגמים אחרים?
הגוף השטוח מאפשר מדידת כוח יציבה, והמכשיר כולל אחריות 5 שנים על אטימות, בכפוף לשימוש כמיועד. ---
| דגם | F1119 |
| תת-קטגוריה | Hydraulic compression force transducer |
| טווח כוח | 320…120000 N · 0.32…120 kN |
| מחלקת דיוק | ±1.6 % Fnom (analogue), ±0.5 % Fnom (digital) |
| טמפ׳ תהליך | −25…+50 °C |
| סוג התקנה | Direct, Adapter, capillary, measuring hose |
| חומר תא העומס | Stainless steel |
| טמפ׳ סביבה | −25…+50 °C |
| דרגת הגנה IP | IP65 |
| משקל | 1.8 kg |
| הגנה מעומס יתר | 130 % |
| אורך כבל | 2 m |
| שפות גיליון נתונים | EN |
| Model F1119 | |
|---|---|
| Rated force F nom | 0 ... 320 N to 0 ... 120 kN |
| Nominal size | NS 20 |
| Display ■ Standard ■ Option | Pressure gauge 213.40 (NS 63) Digital pressure gauge DG-10 Pressure sensor (on request) |
| Relative linearity error d lin ■ Standard ■ Option | ≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1) |
| Limit force F L | 100%F nom |
| Breaking force F B | > 130%F nom |
| Rated displacement s nom | < 0.5mm |
| Rated temperature range B T, nom | -25 …+50 °C |
| Ingress protection | IP65 per EN/IEC 60529 |
| Case | Stainless steel |
| Piston | Stainless steel |
| Mounting type ■ Standard ■ Option | Direct Adapter, capillary, measuring hose for 'separation without any losses' |
| Fill fluid | Glycerine 70 %, water30% |
| Weight in kg ■ with pressure gauge 213.40 (NS 63) ■ with digital pressure gauge DG-10 | 1.8 2 |
| Version | Display | Options | ||||
|---|---|---|---|---|---|---|
| Rated force | System pressure | 213.40 | DG-10 | Measuring hose DN 2 [max. L] | Capillary [max. L] | |
| N/kN | bar | m | ||||
| 320 | N | 1.6 | | - | - | - |
| 500 | 2.5 | | - | - | - | |
| 800 | 4 | | - | - | 1.0 | |
| 1.2 | kN | 6 | | - | 0.5 | 1.0 |
| 2 | 10 | | - | 1.0 | 2.0 | |
| 3.2 | 16 | | - | 1.0 | 2.0 | |
| 4 | 20 | - | 1) | 1.5 | 2.0 | |
| 5 | 25 | | - | 1.5 | 2.0 | |
| 8 | 40 | | - | 1.5 | 2.0 | |
| 10 | 50 | - | | 2.0 | 2.0 | |
| 12 | 60 | | - | 2.0 | 2.0 | |
| 20 | 100 | | | 2.0 | 2.0 | |
| 32 | 160 | | | 2.0 | 4.0 | |
| 50 | 250 | | | 3.2 | 4.0 | |
| 60 | 315 | | - | 3.2 | 4.0 | |
| 80 | 400 | | | 3.2 | 6.0 | |
| 120 | 600 | | | 3.2 | 6.0 |
